DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
PROCEDURE
1. DEPOSER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE (pour côté conducteur)
Cliquer ici
2. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)
Cliquer ici
3. DEPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE (pour côté conducteur)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROIT (pour côté passager avant)
Cliquer ici

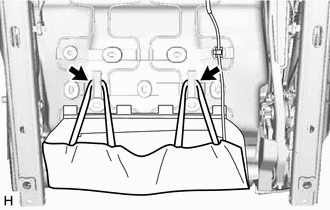

5. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Débrancher les 2 élastiques de la housse de dossier de siège avant de type séparé. |
|

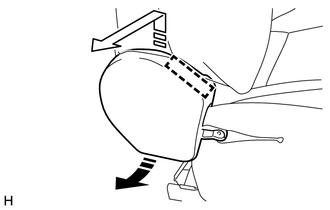

6. DEPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR

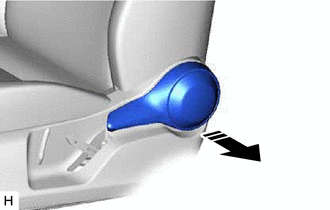

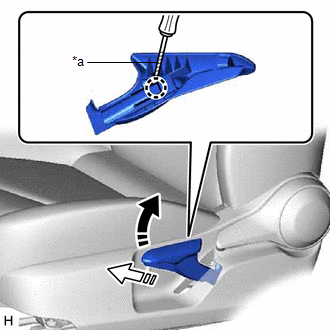

(a) Actionner la poignée de réglage en hauteur et, à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer la poignée de réglage en hauteur, comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
7. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON
![]() |
Déposer dans ce sens |
(a) Déposer la poignée de déverrouillage de dispositif de réglage d'inclinaison.

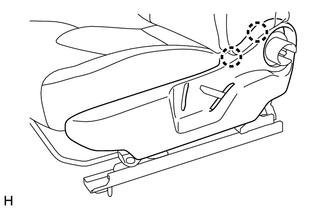

8. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
(a) Déposer la vis. |
|
(b) Libérer les 2 griffes. |
|

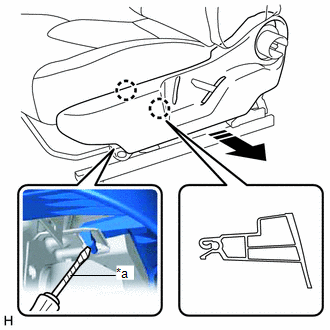

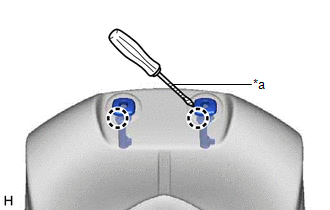

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |
(d) Libérer le guide pour déposer la protection d'assise de siège avant comme indiqué sur le schéma.
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
9. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
(a) Déposer les 2 vis. |
|
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(b) Libérer le guide pour déposer la protection d'assise de siège avant comme indiqué sur le schéma.
10. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

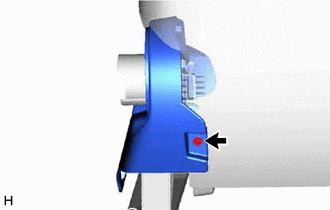

(a) Déposer la vis.
![]() |
Déposer dans ce sens |

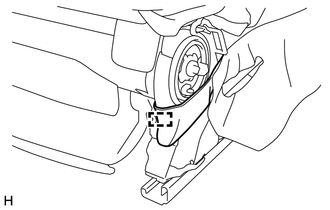

(b) Libérer la griffe pour déposer la protection d'assise inférieure de siège avant.
11. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Libérer le crochet. |
|

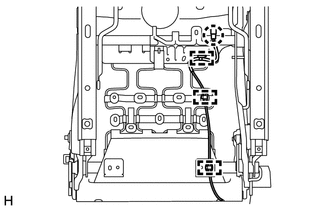

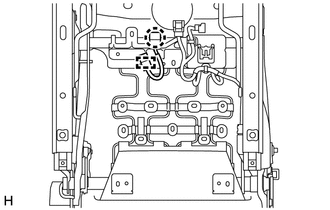

(b) Libérer la griffe et les 3 attaches pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant. CONSEIL: Libérer les 3 attaches en premier. |
|

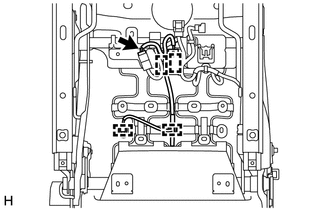

(c) avec système de chauffage de siège: (1) Libérer l'attache. (2) Débrancher le connecteur pour détacher le faisceau de câbles de l'ensemble de chauffage de dossier de siège avant droit. |
|

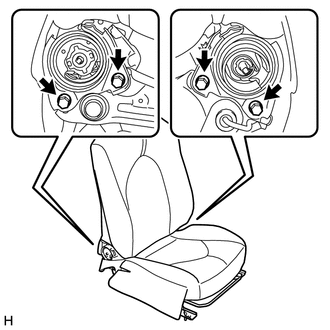

(d) Déposer les 4 boulons pour déposer l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé. |
|
12. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
(a) Ouvrir les 2 dispositifs de fixation. |
|
(b) Libérer le crochet. |
|
(c) Faire passer chaque faisceau de câbles via l'orifice situé dans le cache de dossier de siège avant de type séparé.

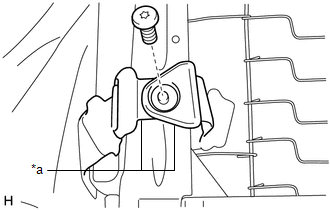

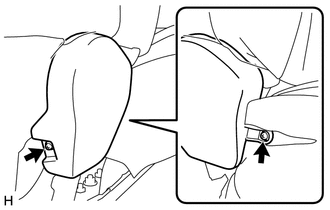

(d) A l'aide d'une clé à douille "TORX" T25, déposer la vis et libérer les 2 supports. |
|
(e) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer les 2 supports d'appuie-tête de siège avant. |
|
13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.
14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

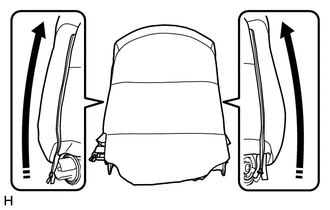

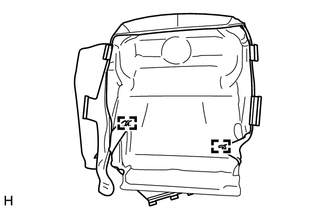

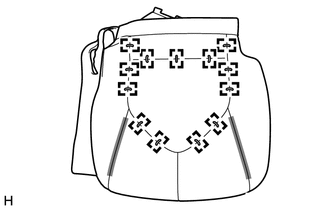

(a) Déposer les 10 anneaux demi-ronds, libérer le dispositif de fixation et déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé.
![]() |
Dispositif de fixation |
15. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT (avec système de chauffage de siège)
Cliquer ici
16. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
Cliquer ici
17. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

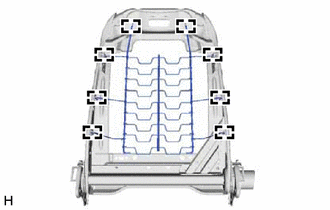

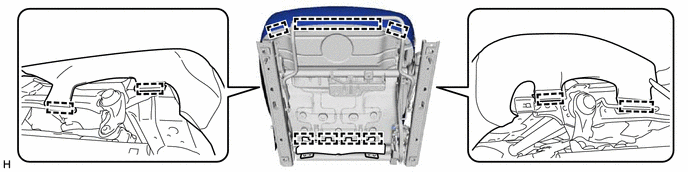

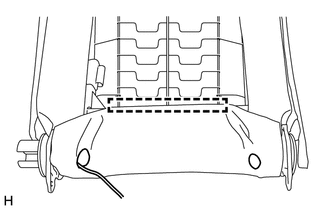

(a) Libérer les 8 crochets pour déposer le sous-ensemble de ressort de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant. |
|
18. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) avec système de chauffage de siège:
(1) Libérer les 4 attaches. |
|
(2) Débrancher le connecteur pour détacher le faisceau de câbles de l'ensemble de chauffage d'assise de siège avant droit.
(b) Libérer les 11 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage de l'ensemble de ressort d'assise de siège avant de type séparé.
19. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
(a) Déposer les 2 anneaux demi-ronds. |
|

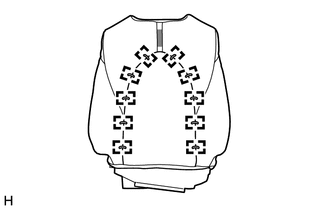

(b) Déposer les 13 anneaux demi-ronds, libérer les 2 dispositifs de fixation et déposer la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé.
![]() |
Dispositif de fixation |
20. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT (avec système de chauffage de siège)
Cliquer ici

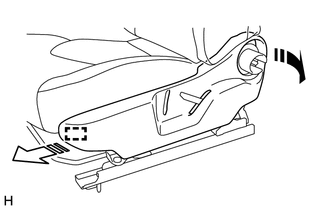

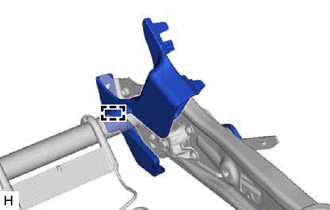

21. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE
(a) Libérer le guide pour déposer le cache intérieur gauche de dispositif de réglage d'inclinaison de siège. |
|

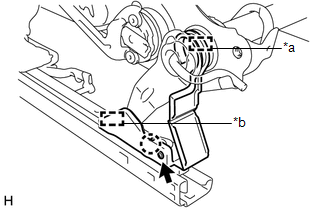

22. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)
(a) Déposer la vis. |
|
(b) Libérer la griffe et le guide.

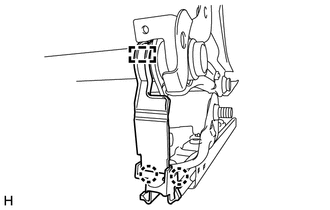

(c) Libérer le crochet pour déposer la protection inférieure d'assise de siège avant gauche.
23. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)
(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de dispositif de réglage du siège avant le plus possible vers l'arrière.
(b) Libérer le crochet. |
|
(c) Libérer les 2 griffes pour déposer la protection inférieure d'assise de siège avant droite.
24. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)

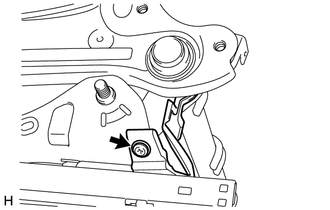

(a) Déposer la vis. |
|
(b) Libérer le crochet. |
|

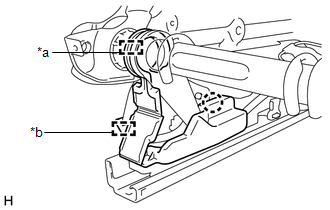

(c) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche.
25. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)
CONSEIL:
Suivre la même procédure que pour la protection d'assise inférieure de siège avant gauche (pour côté conducteur).

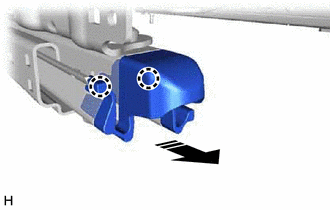

26. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE GAUCHE (pour côté conducteur)

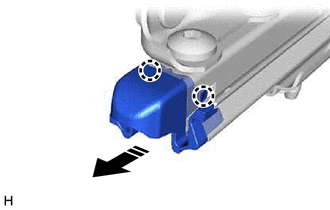

(a) Libérer les 2 griffes pour déposer le cache de rail supérieur de glissière de siège gauche.
![]() |
Déposer dans ce sens |
27. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT (pour côté passager avant)
CONSEIL:
28. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE GAUCHE
![]() |
Déposer dans ce sens |

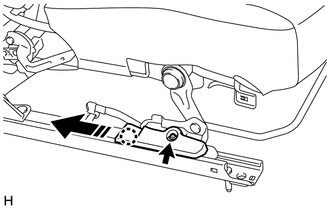

(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de dispositif de réglage du siège avant le plus possible vers l'avant.
(b) Libérer les 2 griffes pour déposer le cache de rail supérieur de glissière de siège gauche.
29. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
30. DEPOSER LE CABLE DE SIEGE AVANT DROIT (avec système de chauffage de siège)

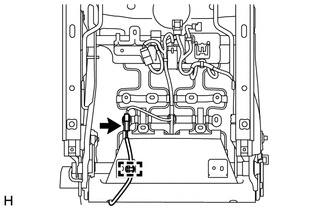

(a) Libérer la griffe et l'attache pour déposer le câble de siège avant droit.
CONSEIL:
Commencer par libérer l'attache.
31. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

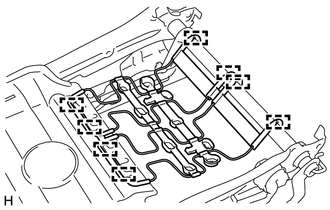

(a) Libérer les 8 crochets pour déposer le sous-ensemble de ressort d'assise de siège avant. |
|
32. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT

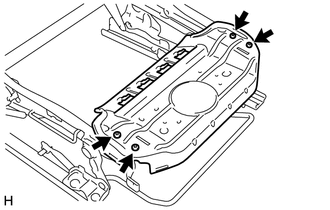

(a) A l'aide d'une clé à douille "TORX" T25, déposer les 4 vis et le sous-ensemble de panneau d'assise de siège avant de l'ensemble de dispositif de réglage de siège avant. |
|
