DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
PROCEDURE
1. DEPOSER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE (pour côté conducteur)
Cliquer ici
2. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)
Cliquer ici
3. DEPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE (pour côté conducteur)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROIT (pour côté passager avant)
Cliquer ici

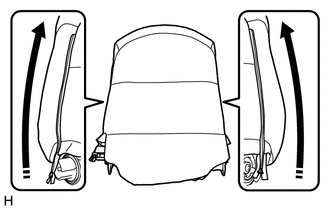

5. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

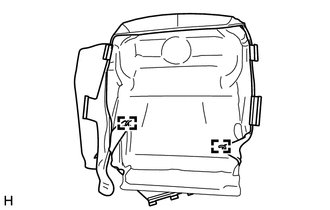

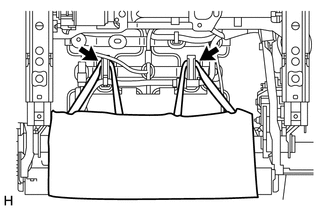

(a) Débrancher les 2 élastiques de la housse de dossier de siège avant de type séparé. |
|

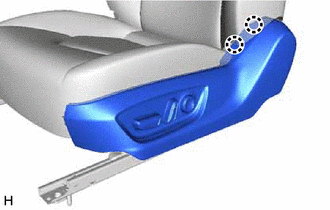

6. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

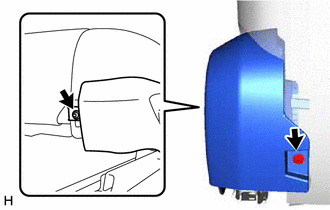

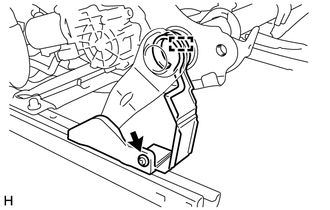

(a) Déposer la vis. |
|

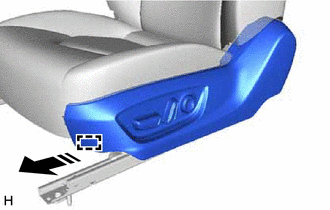

(b) Libérer les 5 griffes et les 2 guides pour déposer la protection avant d'assise de siège avant. |
|

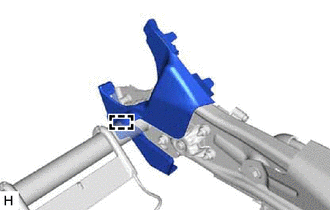

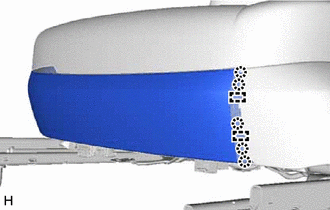

7. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
(a) Déposer les 2 vis. |
|
(b) Libérer les 2 griffes. |
|

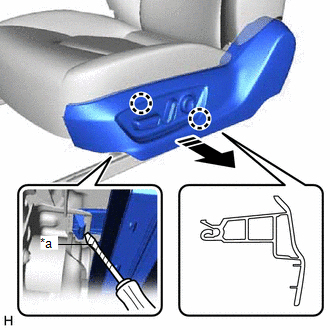

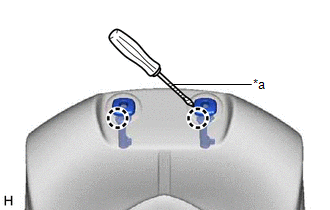

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes puis tirer légèrement la protection d'assise de siège avant comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |

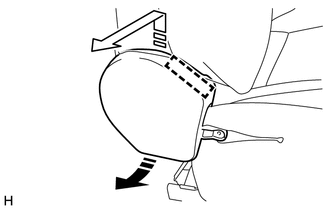

(d) Libérer le guide comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |

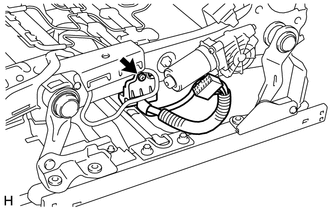

(e) Débrancher le connecteur de contacteur de siège avant à réglage électrique pour déposer la protection d'assise de siège avant. |
|
8. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
(a) Déposer les 2 vis. |
|
(b) Libérer le guide pour déposer la protection d'assise de siège avant comme indiqué sur le schéma.
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
9. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT
(a) Déposer la vis. |
|
(b) Libérer la griffe pour déposer la protection d'assise inférieure de siège avant.
10. DEPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

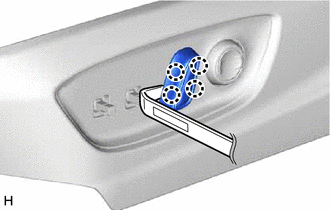

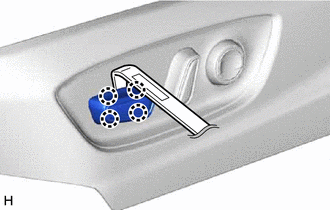

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur de hauteur et de coulissement de siège à réglage électrique. |
|
11. DEPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE
(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur d'inclinaison de siège à réglage électrique. |
|
12. DEPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE
Cliquer ici
13. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

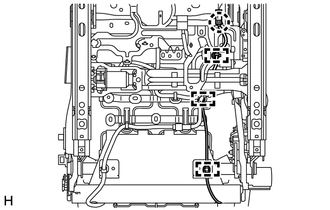

(a) Libérer le crochet. |
|

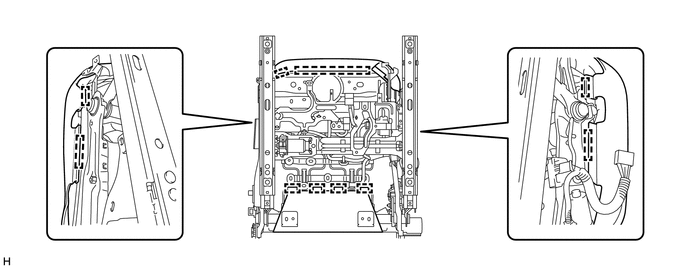

(b) Libérer la griffe et les 3 attaches pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant. CONSEIL: Libérer les 3 attaches en premier. |
|

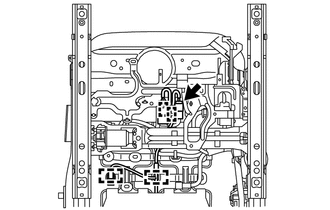

(c) Libérer les 2 attaches. |
|

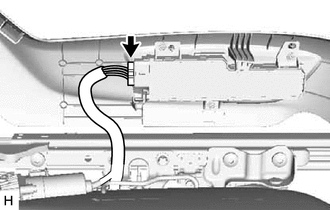

(d) Débrancher le connecteur pour détacher le câble de siège avant n° 2.
(e) avec système de chauffage de siège: (1) Libérer l'attache. (2) Débrancher le connecteur pour détacher le connecteur d'ensemble de chauffage de dossier de siège avant. |
|

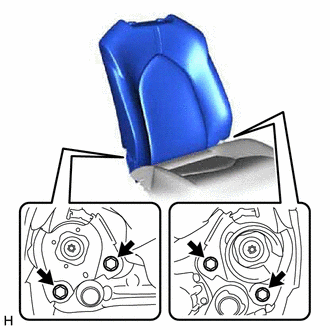

(f) Déposer les 4 boulons pour déposer l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé. |
|
14. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
(a) Ouvrir les 2 dispositifs de fixation. |
|
(b) Libérer le crochet. |
|
(c) Faire passer chaque faisceau de câbles via l'orifice situé dans le cache de dossier de siège avant de type séparé.

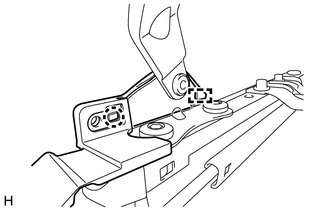

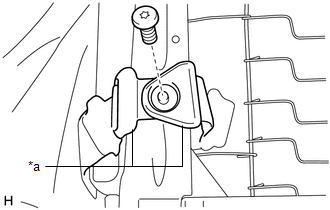

(d) A l'aide d'une clé à douille "TORX" T25, déposer la vis et libérer les 2 supports. |
|
(e) A l'aide d'un tournevis, libérer les 2 griffes et déposer les 2 supports d'appuie-tête de siège avant. |
|
15. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.
16. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

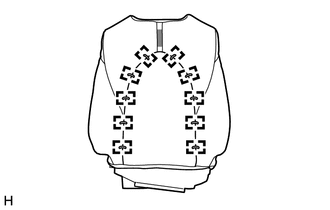

(a) Déposer les 10 anneaux demi-ronds, libérer le dispositif de fixation et déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé.
![]() |
Dispositif de fixation |
17. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
18. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
Cliquer ici
19. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE (pour côté conducteur)
Cliquer ici
20. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DROIT (pour côté passager avant)

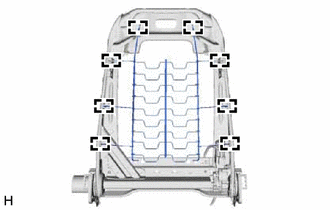

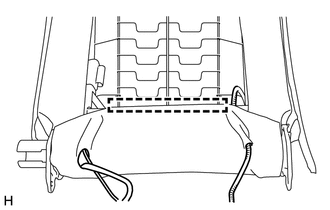

(a) Libérer les 8 crochets pour déposer le sous-ensemble de ressort de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant. |
|
21. DEPOSER LE CABLE DE SIEGE AVANT N° 2

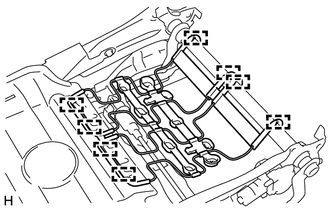

(a) Débrancher chaque connecteur et libérer chaque attache pour déposer le câble de siège avant n° 2.
22. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) avec système de chauffage de siège:
(1) Libérer les 4 attaches. |
|
(2) Débrancher le connecteur pour détacher le faisceau de câbles d'ensemble de chauffage d'assise de siège avant.
(b) Libérer les 10 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage de l'ensemble de ressort d'assise de siège avant de type séparé.
23. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
(a) Déposer les 2 anneaux demi-ronds. |
|

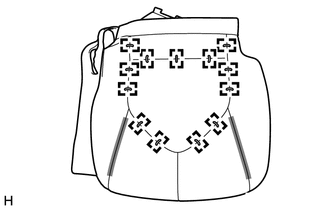

(b) Déposer les 13 anneaux demi-ronds, libérer les 2 dispositifs de fixation et déposer la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé.
![]() |
Dispositif de fixation |
24. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
25. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

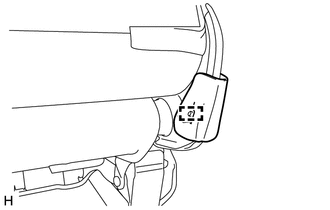

(a) Libérer le guide pour déposer le cache intérieur gauche de dispositif de réglage d'inclinaison de siège. |
|

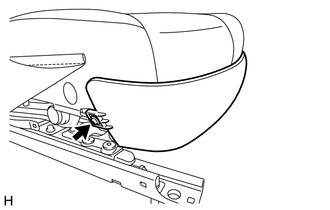

26. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)

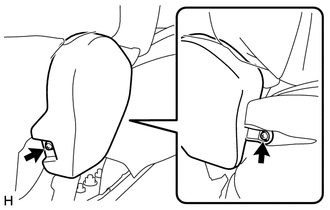

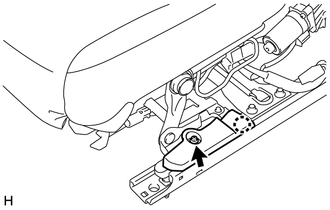

(a) Déposer la vis. |
|
(b) Libérer le crochet.

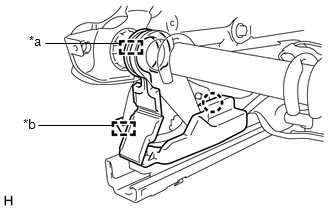

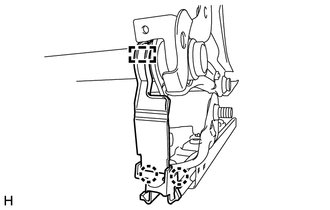

(c) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche. |
|
27. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)
(a) Libérer le crochet. |
|
(b) Libérer les 2 griffes pour déposer la protection inférieure d'assise de siège avant droite.
28. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)
(a) Déposer la vis. |
|
(b) Libérer le crochet. |
|
(c) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche.
29. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)
CONSEIL:
Suivre la même procédure que pour la protection d'assise inférieure de siège avant gauche (pour côté conducteur).

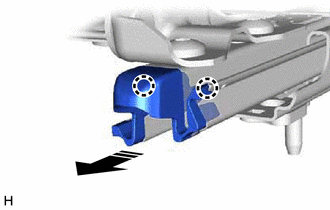

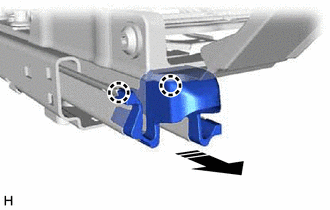

30. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE GAUCHE
![]() |
Déposer dans ce sens |
(a) Libérer les 2 griffes pour déposer le cache de rail supérieur de glissière de siège gauche.
31. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
32. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE GAUCHE (pour côté conducteur)
(a) Libérer les 2 griffes pour déposer le cache de rail supérieur de glissière de siège gauche.
![]() |
Déposer dans ce sens |
33. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT (pour côté passager avant)
CONSEIL:
34. DEPOSER LE CABLE DE SIEGE AVANT

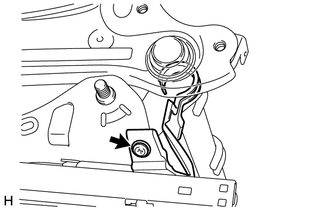

(a) Déposer la vis. |
|

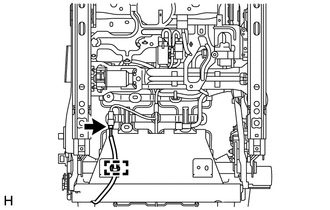

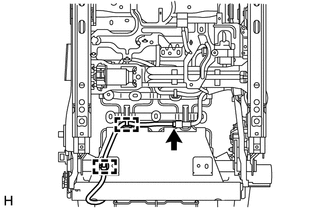

(b) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant.
35. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT
(a) Libérer les 8 crochets pour déposer le sous-ensemble de ressort d'assise de siège avant de l'ensemble de dispositif de réglage de siège avant. |
|
36. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT

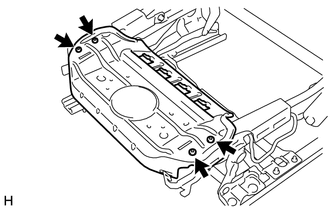

(a) A l'aide d'une clé à douille "TORX" T25, déposer les 4 vis et le sous-ensemble de panneau d'assise de siège avant de l'ensemble de dispositif de réglage de siège avant. |
|
