1. DEPOSER LE TEMOIN DE POSITION DE CHANGEMENT DE VITESSE

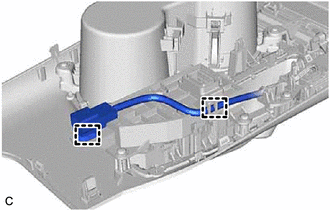

| (a) Libérer les 2 attaches pour débrancher le faisceau de câbles. |
|

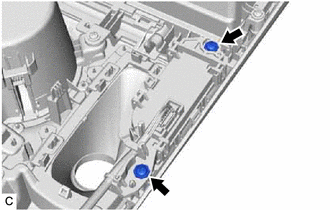

| (b) Déposer les 2 vis. |
|

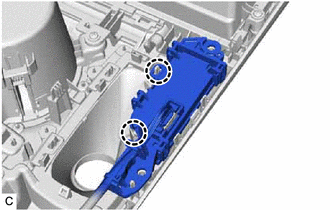

| (c) Libérer les 2 griffes et déposer le témoin de rapport engagé du sous-ensemble de panneau supérieur arrière de console. |
|
2. DEPOSER LE BOITIER INFERIEUR DE TEMOIN DE POSITION

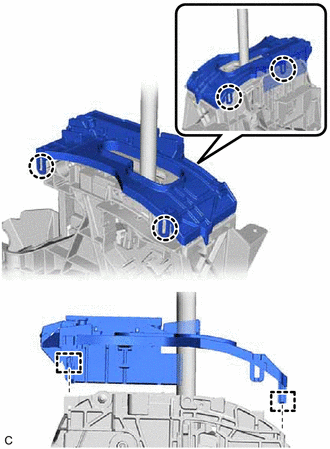

| (a) Libérer les 4 griffes et 2 guides pour déposer le boîtier inférieur de témoin de rapport engagé de l'ensemble d'unité de commande de verrouillage de changement de vitesse. REMARQUE: Ne pas endommager le boîtier inférieur de témoin de position. |
|
Depose
VerificationMise Au Rebut
MISE AU REBUT MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiem ...
Repose
REPOSE PROCEDURE 1. REPOSER LE COMODO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)
Cliquer ici 2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE CONSOLE SUPERIEUR ARRIERE
Cliquer ici 3. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
Cliquer ici 4. REPO ...
