DEPOSE
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
4. DEPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
6. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
7. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
Cliquer ici
9. DEPOSER LE CONTACTEUR D'OUVERTURE DE TRAPPE A CARBURANT

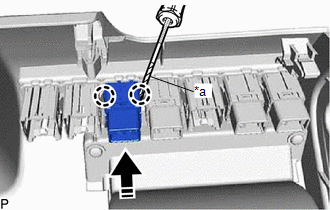

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer le contacteur d'ouverture de trappe à carburant, comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
*2 ENSEMBLE DE COMBINE D'INSTRUMENTS
*3 DLC3
*4 ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente) ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Veiller à maintenir le bras d'essuie-glace avant en le soulevant car soulever le bras d'essuie-glace avant par le balai d'essuie-glace peut endommager ni déformer le balai d'essuie-glace avant. PROCEDURE
1. DEPOSER LE CAPUCHON DE BRAS ...
Circuit du moteur de soufflante
DESCRIPTION Le sous-ensemble de moteur de soufflante
avec ventilateur est activé par des signaux provenant de l'ensemble
d'amplificateur de climatisation. Les signaux de vitesse du moteur de soufflante
sont transmis conformément aux variations du taux de service. Si le
volume de débit ...
