DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du sous-ensemble de vitre de pare-brise sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: avec système d'ouverture de porte de garage | |||
| Régler la caméra de reconnaissance de marche avant |
|
|
Ensemble de rétroviseur intérieur* |
Réenregistrement des codes du système d'ouverture de porte de garage
| Système d'ouverture de porte de garage |
|
REMARQUE:
Lors du remplacement de la vitre de pare-brise sur un véhicule équipé d'une caméra de reconnaissance de la zone avant, veiller à utiliser une pièce d'origine Toyota. Si une pièce qui n'est pas d'origine Toyota est utilisée, la caméra de reconnaissance de la zone avant risque de ne pas pouvoir être posée en raison d'un support qui manque. En outre, le système de régulateur de vitesse dynamique à radar, le système d'avertissement de sortie de bande de circulation, le système de sécurité préventive, le système de caméra de reconnaissance de zone avant ou le système de feux de route automatique risque de ne pas fonctionner correctement en raison d'une différence de transmission ou de bordure de céramique noire.
PROCEDURE
1. DEPOSER LA MOULURE EXTERIEURE GAUCHE DE PARE-BRISE
Cliquer ici
2. DEPOSER LA MOULURE EXTERIEURE DROITE DE PARE-BRISE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT
Cliquer ici
4. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE
Cliquer ici
5. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT
Cliquer ici
6. DEPOSER LE JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT
Cliquer ici
7. DEPOSER LE JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
9. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
sans rétroviseur EC:
Cliquer ici
avec rétroviseur EC:
Cliquer ici
10. DEPOSER LA CAMERA DE RECONNAISSANCE DE ZONE AVANT (avec système de sécurité préventive)
Cliquer ici
11. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
12. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE

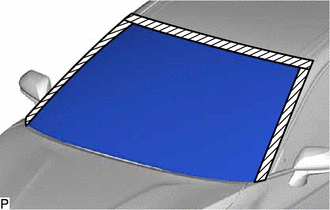

(a) Appliquer du ruban adhésif de protection sur la zone autour de la position de pose du sous-ensemble de vitre de pare-brise sur la carrosserie du véhicule afin d'éviter de la rayer.
![]() |
Ruban adhésif de protection |
(b) A l'aide d'un couteau, couper la moulure extérieure de pare-brise comme indiqué sur le schéma. |
|

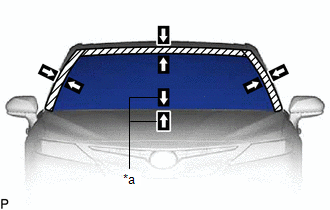

(c) Tracer des repères d'alignement sur le sous-ensemble de vitre de pare-brise et la carrosserie du véhicule, aux endroits indiqués sur le schéma. CONSEIL: Les repères d'alignement ne sont pas nécessaires si la vitre de pare-brise n'est pas destinée à être réutilisée. |
|

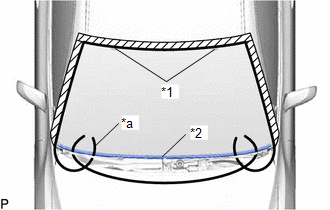

(d) De l'intérieur, introduire une corde de piano entre la carrosserie du véhicule et le sous-ensemble de vitre de pare-brise. |
|
(e) Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.
(f) Découper le ruban adhésif en faisant passer la corde de piano autour du sous-ensemble de vitre de pare-brise.
REMARQUE:

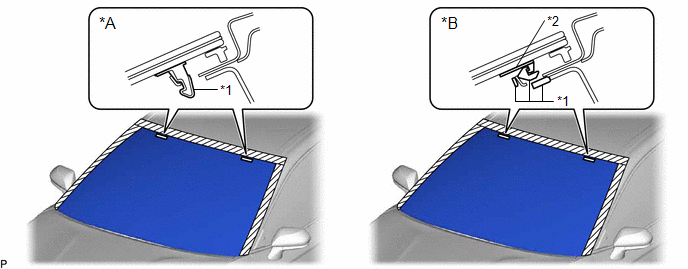

(g) Libérer les butées de vitre de pare-brise.
*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
*1 | Butée de vitre de pare-brise n° 1 |
*2 | Butée de vitre de pare-brise n° 2 |
REMARQUE:
CONSEIL:
En fonction du véhicule, des butées de type à 1 pièce ou 2 pièces peuvent être présentes.
(h) A l'aide de ventouses, déposer le sous-ensemble de vitre de pare-brise.
REMARQUE:

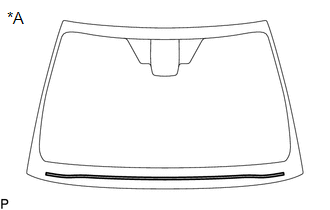

13. DEPOSER LE JOINT ADHESIF DE VITRE (fabrication TMC)
(a) En cas de réutilisation de la vitre de pare-brise:

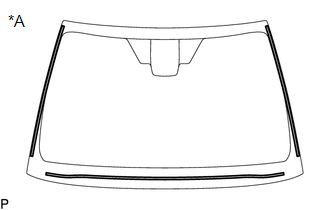

(1) A l'aide d'un grattoir, déposer les 3 joints adhésifs de vitre. REMARQUE:
|
|
14. DEPOSER LE JOINT ADHESIF DE VITRE (fabrication TMMK)
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer le joint adhésif de vitre de pare-brise. REMARQUE:
|
|

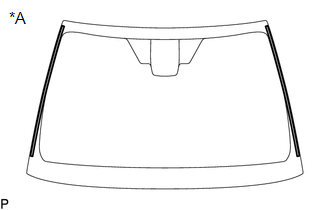

15. DEPOSER LE JOINT ADHESIF DE VITRE N° 2 (fabrication TMMK)
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer les 2 joints adhésifs de vitre n° 2. REMARQUE:
|
|

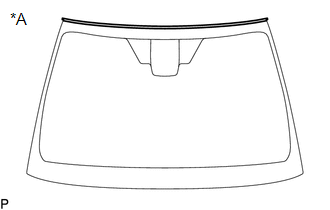

16. DEPOSER LA MOULURE EXTERIEURE DE PARE-BRISE
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer la moulure extérieure de pare-brise. REMARQUE:
|
|

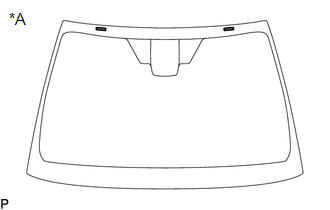

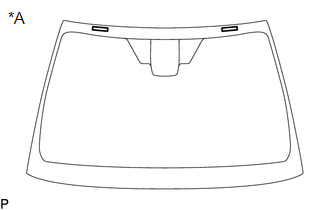

17. DEPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 1 (butée à 1 pièce(s))
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer les 2 butées de vitre de pare-brise n° 1. REMARQUE:
|
|

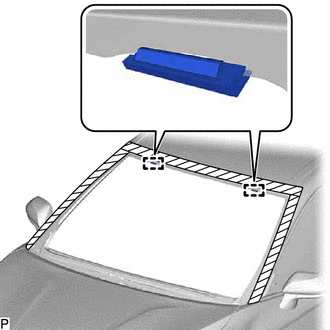

18. DEPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 2 (butée à 2 pièce(s))
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer les 2 butées de vitre de pare-brise n° 2. REMARQUE:
|
|
19. DEPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 1 (butée à 2 pièce(s))

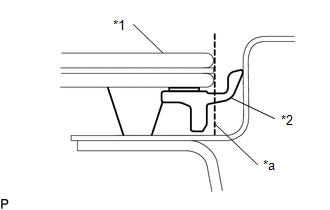

(a) Déposer les 2 butées de vitre de pare-brise n° 1 de la carrosserie du véhicule. REMARQUE: Veiller à remplacer les butées de pare-brise n° 1 par des éléments neufs. |
|
20. DEPOSER LA MOULURE CENTRALE INTERIEURE DE VITRE AVANT
CONSEIL:
Effectuer la procédure suivante uniquement lorsque le remplacement de la moulure intérieure centrale de vitre avant est nécessaire.

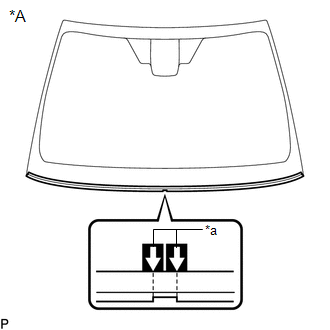

(a) Tracer des repères d'alignement sur la vitre de pare-brise aux endroits indiqués sur le schéma. |
|
(b) A l'aide d'un grattoir, déposer la moulure intérieure centrale de vitre avant.
REMARQUE:
21. NETTOYER LA VITRE DE PARE-BRISE
(a) En cas de réutilisation de la vitre de pare-brise:

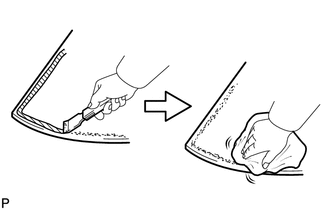

(1) A l'aide d'un grattoir, éliminer tout résidu de joint adhésif et de produit adhésif restant de la vitre de pare-brise. REMARQUE: Veiller à ne pas endommager la vitre de pare-brise. |
|
(2) Nettoyer les bords extérieurs de la vitre de pare-brise à l'aide d'un solvant sans résidus.
REMARQUE:
22. NETTOYER LA CARROSSERIE DU VEHICULE
(a) Nettoyer et corriger la surface de contact de la carrosserie du véhicule.

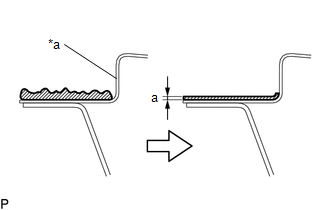

(1) A l'aide d'un couteau, couper l'excédent de produit adhésif sur la surface de contact de la caisse du véhicule, comme indiqué sur le schéma.
*a | Carrosserie du véhicule |
![]() |
Produit adhésif |
Dimension standard:
Zone | Mesure |
---|---|
a | 1,0 mm (0,0394 in.) minimum |
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
CONSEIL:
Laisser environ 1,0 mm (0,0394 in.) de produit adhésif sur la carrosserie du véhicule.
(2) Nettoyer la surface de contact de la caisse du véhicule avec un morceau de tissu imbibé de solvant sans résidus.
CONSEIL:
Nettoyer la caisse du véhicule même si tout le produit adhésif a été éliminé.
