DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'actionneur de frein sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*a: sans système de frein de stationnement électrique
*b: avec système de frein de stationnement électrique | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement de l'ensemble d'actionneur de frein |
Actionner le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique)*b |
Le témoin de frein de stationnement (rouge) clignote lorsque le contacteur du moteur est d'abord mis en position ON (IG) |
|
|
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
|
| |
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
4. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
6. DEPOSER LE SOUS ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT

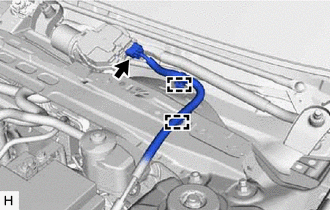

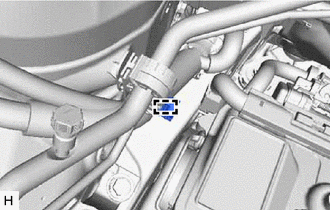

| (a) Débrancher le connecteur. |
|
(b) Libérer les 2 attaches et détacher le faisceau de câbles.

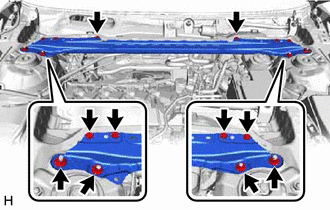

| (c) Déposer les 6 boulons, les 4 écrous et le sous-ensemble de renfort de renfort supérieur central de suspension avant. |
|
7. DEPOSER L'ACTIONNEUR DE FREIN AVEC SUPPORT

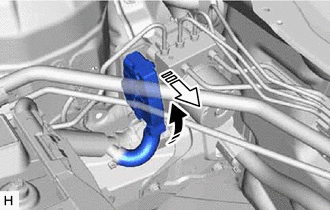

(a) Libérer le levier de verrouillage et débrancher le connecteur de l'ensemble d'actionneur de frein.
 | Relâcher le levier de verrouillage |
 | Débrancher le connecteur |
REMARQUE:
Faire attention à empêcher le liquide de frein de pénétrer dans le connecteur.
| (b) Utiliser des étiquettes ou prendre des notes pour se rappeler l'emplacement correct lors du rebranchement des canalisations de frein. |
|

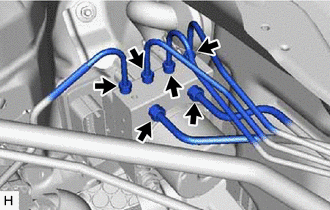

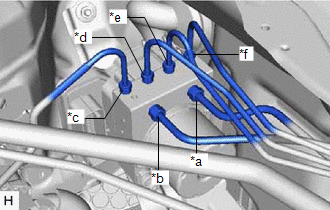

| (c) A l'aide d'une clé à écrou de raccord, débrancher les 6 canalisations de frein de l'ensemble d'actionneur de frein. REMARQUE:
|
|

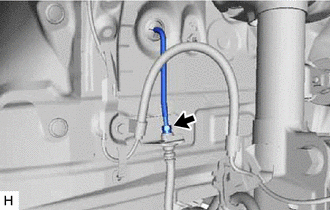

| (d) A l'aide d'une clé à écrou de raccord, débrancher le tuyau de frein avant n° 3 tout en maintenant le flexible avant à l'aide d'une clé. REMARQUE:
|
|
| (e) Libérer l'attache et détacher le tuyau de frein avant n° 3. REMARQUE: Ne pas froisser ni endommager le tuyau de frein avant n° 3. |
|

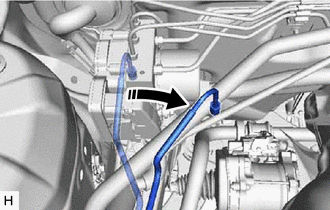

| (f) Le mettre de côté tuyau de frein avant n° 3, comme indiqué sur le schéma. REMARQUE: Ne pas appliquer de force excessive sur le tuyau de frein avant n° 3. |
|

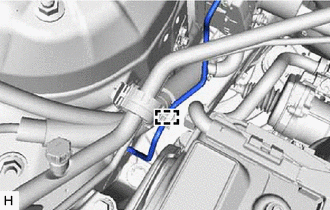

| (g) Libérer l'attache et déposer l'attache de tuyau de frein. |
|

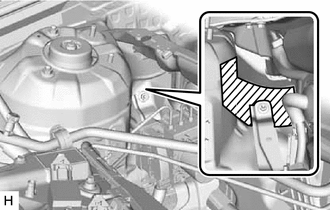

(h) Appliquer du ruban adhésif de protection sur la carrosserie du véhicule, comme indiqué sur le schéma.
 |
Ruban adhésif de protection |

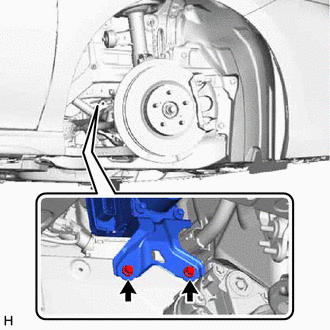

| (i) Déposer les 2 boulons. CONSEIL: Introduire l'outil à partir de la partie inférieure du véhicule. |
|

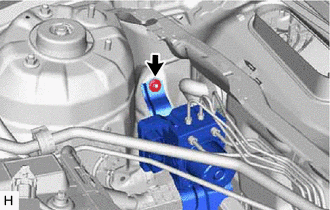

| (j) Déposer l'écrou et l'actionneur de frein avec support. REMARQUE:
CONSEIL: Déposer l'actionneur de frein avec support, tout en évitant les canalisations de frein. |
|
8. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN

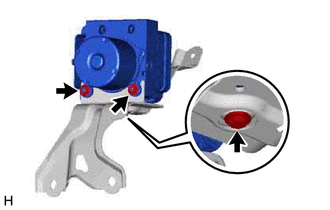

| (a) Desserrer les 2 écrous. |
|
(b) Déposer le boulon et l'ensemble d'actionneur de frein de l'ensemble de support d'actionneur de frein.
REMARQUE:
9. DEPOSER LE COLLIER DE BOITIER D'ACTIONNEUR DE FREIN N° 2

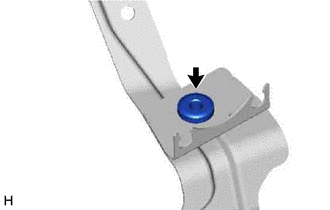

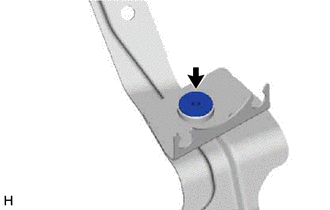

| (a) Déposer le collier de carter d'actionneur de frein du coussinet de boulon d'actionneur de frein n° 2. |
|
10. DEPOSER LE COUSSINET DU BOULON D'ACTIONNEUR DE FREIN
(a) Déposer le coussinet de boulon d'actionneur de frein de l'ensemble de support d'actionneur de frein.
