DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Après avoir remplacé les plaquettes de frein à disque arrière, la pédale de frein peut sembler souple en raison du jeu entre les plaquettes de frein à disque arrière et le disque arrière. Enfoncer plusieurs fois la pédale de frein jusqu'à ce que la pédale semple ferme.
• Après avoir remplacé les plaquettes de frein à disque arrière, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et la présence de vibrations.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DEPOSER LA ROUE ARRIERE

Cliquer ici

3. EXECUTER LE MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE

Cliquer ici

4. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

Cliquer ici

5. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

ATTENTION:

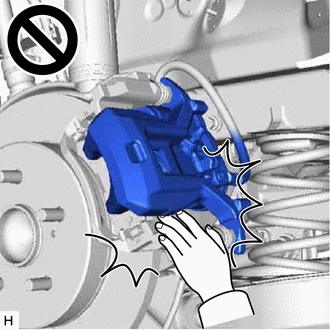

• Veiller à ne pas se pincer par l'ensemble de cylindre de frein à disque arrière ou d'autres pièces lors de la dépose des plaquettes de frein à disque arrière.
• Après avoir soulevé l'ensemble de cylindre de frein à disque arrière, le mettre en place avant de travailler dessus.
• L'ensemble de cylindre de frein à disque arrière risque de tomber et de causer des blessures graves aux mains ou aux doigts.

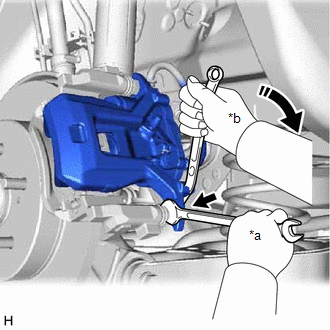

(a) Maintenir la broche coulissante de cylindre de frein à disque arrière n° 1 et déposer le boulon.

*a Maintenir *b Tourner

(b) Tirer sur l'ensemble de cylindre de frein à disque arrière vers le haut.

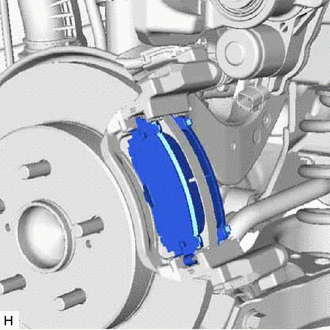

(c) Déposer les 2 plaquettes de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

6. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

(a) Déposer la cale antigrincement de frein à disque arrière n° 2 du rembourrage de frein à disque arrière (intérieur).

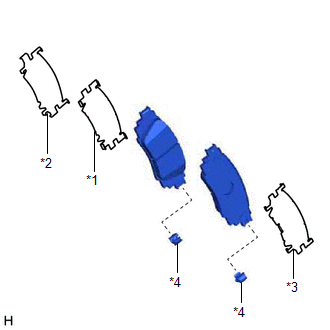

*1 Cale antigrincement de frein à disque arrière n° 1 *2 Cale antigrincement de frein à disque arrière n° 2 *3 Cale antigrincement de frein à disque arrière *4 Plaque d'indication d'usure de plaquette de frein à disque arrière

(b) Déposer la cale antigrincement de frein à disque arrière n° 1 du rembourrage de frein à disque arrière (intérieur).

(c) Déposer les cales antibruit de frein à disque arrière de chaque plaquette de frein à disque arrière (extérieur).

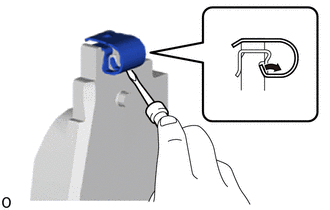

(d) Déposer la plaquette de frein à disque arrière de la plaque d'indicateur d'usure de chaque plaquette de frein à disque arrière.
