DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du bloc de soufflante sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
| Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Capteur d'angle de braquage |
| Système de moniteur d'aide au stationnement |
|

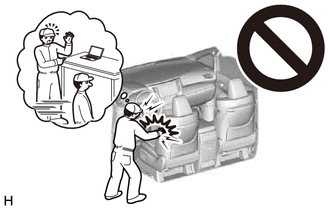

ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
CONSEIL:
Avant la dépose de l'ensemble de soufflante, régler la climatisation en mode de recyclage d'air.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
2. DEPOSER LA CONDUITE D'AIR N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE SOUFFLANTE

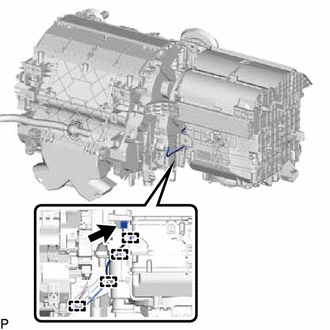

| (a) Débrancher le connecteur. |
|
(b) Libérer chaque guide.

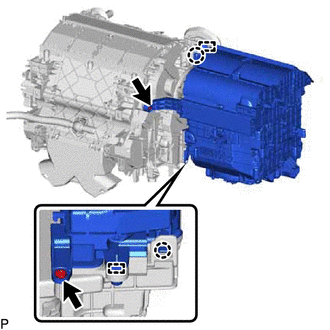

| (c) Déposer les 2 vis. |
|
(d) Libérer les 2 griffes et les 2 guides, puis déposer l'ensemble de soufflante de l'ensemble de radiateur de climatisation.
