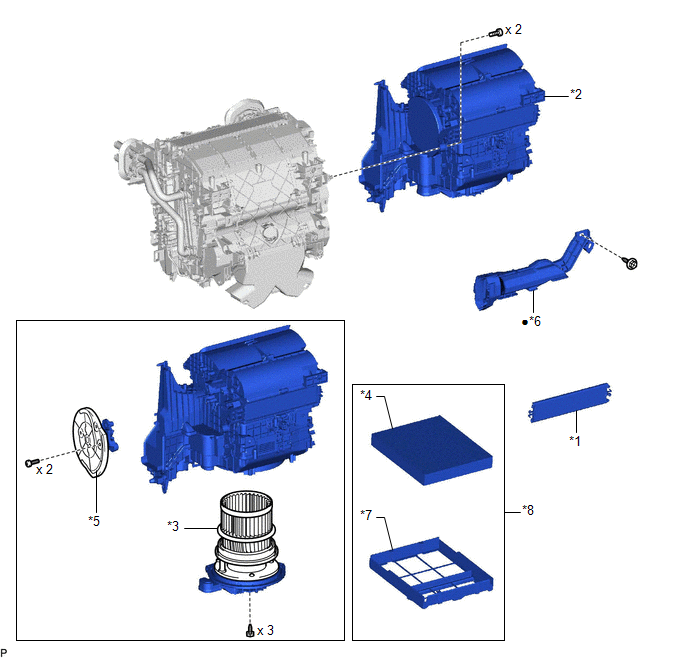

PIECES CONSTITUTIVES
SCHEMA
|
*1 | PLAQUE DE COUVERCLE DE FILTRE A AIR | *2 |
ENSEMBLE DE SOUFFLANTE |
|
*3 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*4 | FILTRE DE PURIFICATION D'AIR |
|
*5 | SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1 |
*6 | CONDUITE D'AIR N° 2 |
|
*7 | BOITIER DE FILTRE A AIR |
*8 | SOUS-ENSEMBLE DE FILTRE A AIR |
|
● | Pièce non réutilisable |
- | - |
DeposeCourt-circuit du contacteur / capteur de pression du système de recyclage des vapeurs de carburant à la masse (P045011,P045015,P04502F)
RESUME DES DTC
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P045011 Court-circuit du contacteur / capteur de pression du système de recyclage des vapeurs de carburant à la masse
Pression du syst ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
(a) Mesurer la résistance en fonction de la ou des valeurs indiquées dans le tableau ci-dessous lorsque le levier d'axe de commande de boîte de vitesses est mis dans chaque position.
Ré ...
Coupure dans le circuit du capteur de pression / Pression anormale du
réfrigérant (B1423)
DESCRIPTION Ce DTC est enregistré si la pression de
réfrigérant du côté haute pression est extrêmement basse (176 kPa (1,8 kgf/cm2,
26 lb/po2) maximum) ou extrêmement élevée (3 025 kPa (30,8 kgf/cm2, 439 lb/po2)
minimum). Le capteur de pression de climatisation, posé sur le tuyau d ...
