Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la commande d'éclairage automatique sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

Débrancher le câble de la borne négative de la batterie.

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

Cliquer ici

2. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1

Cliquer ici

3. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2

Cliquer ici

4. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR

Cliquer ici

5. DEPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE

(a) Débrancher le connecteur.

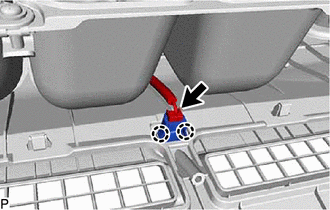

(b) Libérer les 2 griffes pour déposer le capteur de commande d'éclairage automatique.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE *2 ENSEMBLE DE BUSE DE DEGIVREUR *3 CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1 *4 CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2 ...

Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE (a) Débrancher le connecteur M1 du capteur de commande d'éclairage automatique. *a Vue avant du connecteur côté fais ...
