Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la thermistance de refroidisseur n° 1 sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Capteur d'angle de braquage |
| Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage |
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SOUFFLANTE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1
Cliquer ici
4. DEPOSER L'OEILLET DE TUYAU DE CHAUFFAGE
Cliquer ici
5. DEPOSER L'ATTACHE DE CHAUFFAGE
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE D'OEILLET
Cliquer ici
8. DEPOSER LE DETENDEUR DE REFROIDISSEUR
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
Cliquer ici
10. DEPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1

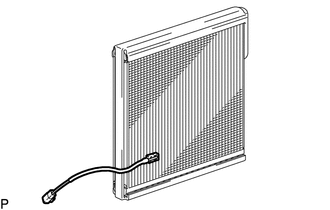

(a) Déposer la thermistance de refroidisseur n° 1. | |
