VERIFICATION
PROCEDURE
1. VERIFIER LA THERMISTANCE DE REFROIDISSEUR N° 1
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

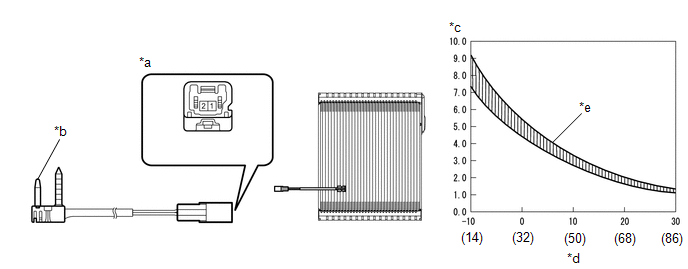

*a | Pièce constitutive sans faisceau de câbles branché (thermistance de refroidisseur n° 1) |
*b | Partie sensible |
*c | Résistance (kΩ) |
*d | Température (°C (°F)) |
*e |
Plage admise | - |
- |
Résistance standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
1 - 2 | -10°C (14°F) |
7,30 à 9,10 kΩ |
-5°C (23°F) | 5,65 à 6,95 kΩ | |
0°C (32°F) | 4,40 à 5,35 kΩ | |
5°C (41°F) | 3,40 à 4,15 kΩ | |
10°C (50°F) | 2,70 à 3,25 kΩ | |
15°C (59°F) | 2,14 à 2,58 kΩ | |
20°C (68°F) | 1,71 à 2,05 kΩ | |
25°C (77°F) | 1,38 à 1,64 kΩ | |
30°C (86°F) | 1,11 à 1,32 kΩ |
Si la résistance n'est pas conforme aux spécifications, remplacer la thermistance de refroidisseur n° 1.
REMARQUE:
CONSEIL:
La résistance diminue à mesure que la température augmente (cf. graphique).
