Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage
REMONTAGE
PROCEDURE
1. REPOSER L'ENSEMBLE D'EMBRAYAGE MAGNETIQUE
(a) Fixer l'ensemble de compresseur de refroidisseur dans un étau entre des plaques d'aluminium.

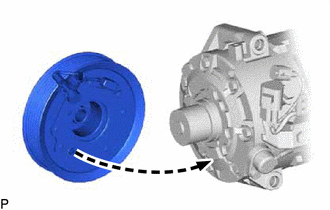

(b) Reposer le stator d'embrayage magnétique avec les pièces alignées comme indiqué sur le schéma. | |

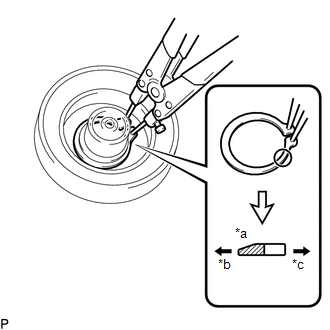

(c) A l'aide d'une pince pour anneau élastique, poser un anneau élastique neuf en orientant le côté chanfreiné vers l'extérieur. REMARQUE: Lors de la repose de l'anneau élastique, ne pas écarter excessivement. |
|
(d) Brancher le connecteur.

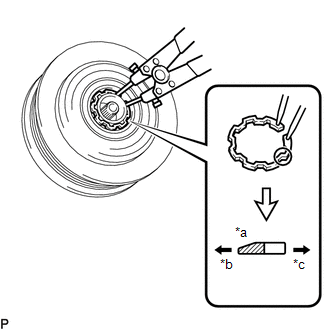

(e) A l'aide d'une pince pour anneau élastique, reposer le rotor d'embrayage magnétique et un anneau élastique neuf en orientant le côté chanfreiné vers l'extérieur. REMARQUE:
|
|
(f) Poser la (les) rondelles d'embrayage magnétique et le moyeu d'embrayage magnétique.
REMARQUE:
Utiliser la/les même(s) rondelle(s) d'embrayage magnétique que celle(s) déposée(s) pendant le démontage.

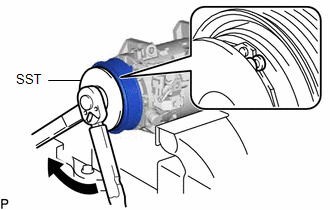

(g) A l'aide du SST, maintenir le moyeu d'embrayage magnétique et poser le boulon. SST: 09985-00270 Torque: 18 N·m {184 kgf·cm, 13 ft·lbf} REMARQUE: Veiller à ce qu'aucun corps étranger ni aucune trace d'huile ne se trouve sur l'arbre de compresseur, le boulon et le moyeu d'embrayage magnétique avant de poser le boulon. |
|
2. VERIFIER LE JEU DE L'EMBRAYAGE MAGNETIQUE

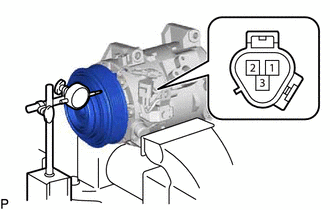

(a) Régler un comparateur à cadran sur le moyeu d'embrayage magnétique. | |
(b) Brancher un câble positif (+) de batterie sur la borne 3 du connecteur d'embrayage magnétique et un câble négatif (-) sur le câble de masse. Mettre l'embrayage magnétique successivement sous tension et hors tension et mesurer le jeu.
Jeu standard:
0,26 à 0,60 mm (0,0102 à 0,0236 po)
Si la valeur mesurée n'est pas conforme au jeu standard, déposer le moyeu d'embrayage magnétique et régler le jeu à l'aide de rondelles de de l'embrayage magnétique afin d'obtenir le jeu standard.
Epaisseur de la rondelle d'embrayage magnétique:
0,1 mm (0,00394 po)
0,3 mm (0,0118 po)
0,5 mm (0,0197 po)
REMARQUE:
Le nombre de rondelles d'embrayage magnétique utilisées pour ce réglage ne doit pas être supérieur à 3.
(c) Déposer l'ensemble de compresseur et l'embrayage magnétique de l'étau.
3. REPOSER LE SUPPORT DE COMPRESSEUR DE REFROIDISSEUR

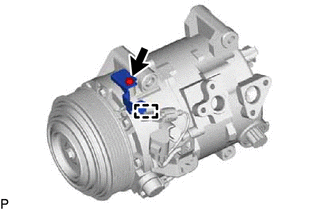

(a) Reposer le support de compresseur de refroidisseur avec la vis. |
|
(b) Engager l'attache.
