Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du sous-ensemble de câble en spirale sont indiquées ci-dessous.

PROCEDURE

1. DEPOSER L'ENSEMBLE DE VOLANT

Cliquer ici

2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION

Cliquer ici

4. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

Cliquer ici

5. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

REMARQUE:

• Ne pas déposer/reposer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
• Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant installé, avec la batterie branchée et le contacteur d'allumage en position ON.
• Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

(a) S'assurer que le contacteur d'allumage est en position OFF.

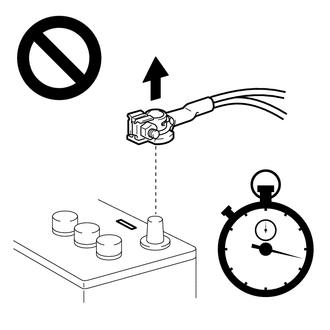

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) S'assurer que les roues avant sont alignées dans l'axe du véhicule.

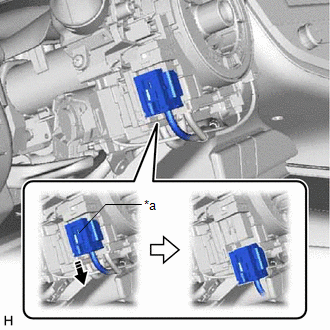

(d) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur d'airbag jaune du sous-ensemble de câble en spirale avec capteur.

*a	Coulisseau
	Libérer dans ce sens

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

(e) Débrancher les autres connecteurs du sous-ensemble de câble en spirale avec capteur.

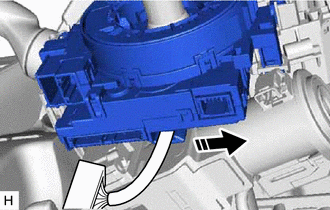

(f) Détacher le faisceau de câbles du sous-ensemble de câble en spirale avec capteur, comme indiqué sur le schéma.

Détacher dans ce sens

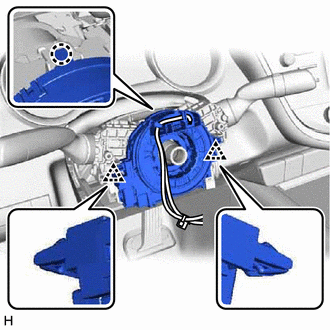

(g) Libérer la griffe et les 2 agrafes pour déposer le sous-ensemble de câble en spirale avec capteur.

6. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

REMARQUE:

• Déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale uniquement en cas de remplacement du sous-ensemble de câble en spirale ou du capteur d'angle de braquage.
• La dépose de capteur d'angle de braquage du sous-ensemble de câble en spirale sans l'aide de la goupille de verrouillage peut provoquer un mauvais alignement de position centrale du capteur d'angle de braquage. Par conséquent, veiller à utiliser la goupille de verrouillage fournie avec un sous-ensemble de câble en spirale neuf lors de la dépose du capteur d'angle de braquage du sous-ensemble de câble en spirale.
• En cas de remplacement du capteur d'angle de braquage:

  Cliquer ici

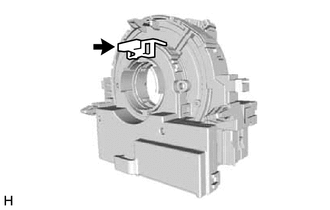

(a) Poser la goupille de verrouillage sur le capteur d'angle de braquage. REMARQUE: Utiliser la goupille de verrouillage fournie avec un sous-ensemble de câble en spirale neuf. Ne pas déposer la goupille de verrouillage avant l'installation du capteur d'angle de braquage sur le sous-ensemble de câble en spirale.

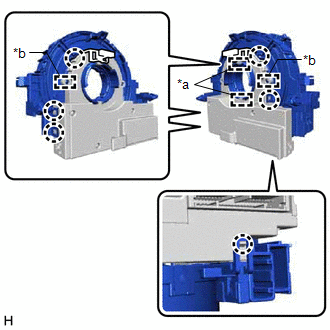

(b) Libérer les 6 griffes et les 2 goupilles pour déposer le sous-ensemble de câble en spirale du capteur d'angle de braquage. REMARQUE: Veiller à ne pas endommager les goupilles de sous-ensemble de câble en spirale ou de guides du capteur d'angle de braquage.

*a Guide *b Goupille
