DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag de siège avant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées
Dépose/repose du siège du passager avant	Calibrage du point zéro (système de classification d'occupant)	Système de classification d'occupant Témoin ON/OFF d'airbag du passager Système d'airbag (côté passager avant) Système de rappel de ceinture de sécurité (passager avant)
Débrancher le câble de la borne négative de la batterie.	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

REMARQUE:

Si un ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.

pour sièges à réglage manuel: Cliquer ici

pour sièges à réglage électrique: Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE DE SIEGE AVANT (pour sièges à réglage électrique)

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SIEGE AVANT (pour sièges à réglage manuel)

Cliquer ici

3. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage électrique)

Cliquer ici

4. DETACHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage manuel)

Cliquer ici

5. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR (pour siège à réglage manuel)

Cliquer ici

6. DEPOSER LE CACHE DE CHARNIERE D'INCLINAISON (pour siège à réglage manuel)

Cliquer ici

7. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON (pour sièges à réglage manuel)

Cliquer ici

8. DEPOSER LE BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE (pour sièges à réglage manuel)

Cliquer ici

9. DEPOSER LA PROTECTION D'ASSISE DE SIEGE (pour siège à réglage électrique)

Cliquer ici

10. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT (pour siège à réglage électrique)

Cliquer ici

11. DEPOSER LA PROTECTION D'ASSISE DE SIEGE (pour siège à réglage manuel)

Cliquer ici

12. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour siège à réglage électrique)

Cliquer ici

13. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour sièges à réglage manuel)

Cliquer ici

14. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage électrique)

Cliquer ici

15. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage manuel)

Cliquer ici

16. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT (pour siège à réglage électrique)

Cliquer ici

17. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT (pour siège à réglage manuel)

Cliquer ici

18. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour sièges à réglage électrique)

Cliquer ici

19. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour sièges à réglage manuel)

Cliquer ici

20. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

ATTENTION:

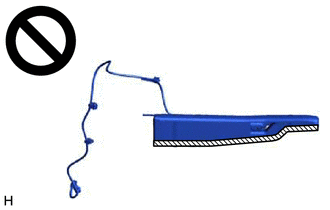

Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut.

Côté déploiement

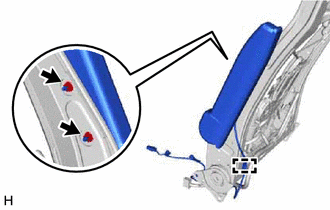

(a) Libérer l'attache.

(b) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.

REMARQUE:

Ne pas réutiliser les écrous.
S'assurer que le sous-ensemble d'armature de dossier de siège avant n'est pas déformé. En cas de déformation, le remplacer par un élément neuf.
