DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de serrure de porte avant avec moteur sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
| Initialiser le système de commande de vitre électrique |
|
|
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
3. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
8. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
10. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT
Cliquer ici
11. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
12. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
13. DEPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT
Cliquer ici
14. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
Cliquer ici
15. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT
Cliquer ici
16. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)
Cliquer ici
17. DEPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)
Cliquer ici
18. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

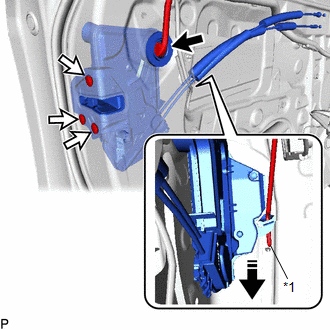

(a) Débrancher le connecteur.
*1 | Tige de déverrouillage de porte avant |
![]() |
Déposer dans ce sens |
(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis.
(c) Faire coulisser l'ensemble de serrure de porte avant avec moteur vers le bas pour débrancher la tige d'ouverture de serrure de porte avant et déposer l'ensemble de serrure de porte avant avec moteur et les câbles comme une unité.
(d) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur:

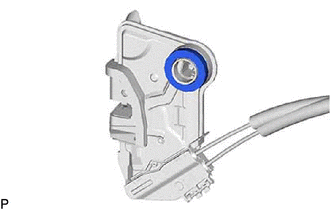

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte avant avec moteur. |
|
19. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT

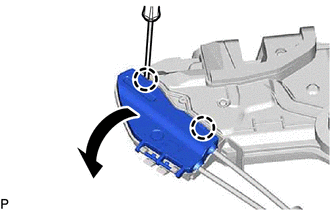

(a) A l'aide d'un tournevis, libérer les 2 griffes, comme indiqué sur le schéma. |
|

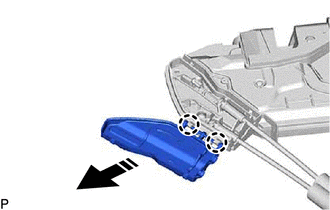

(b) Libérer les 2 griffes pour déposer le sous-ensemble de protection de serrure de porte avant comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
20. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT

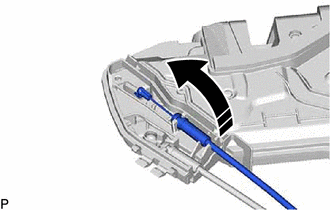

(a) Déposer l'ensemble de câble de commande à distance de verrouillage de porte avant comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
21. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT
(a) Déposer l'ensemble de câble de verrouillage intérieur de porte avant comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
