DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras de suspension arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues arrière |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
|
|
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
|
|
|
|
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
| |
| Système de moniteur de rétroviseur panoramique |
|
CONSEIL:
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici .gif)
2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
5. DEPOSER LE RESSORT HELICOIDAL ARRIERE
Cliquer ici
6. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
Cliquer ici
7. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2

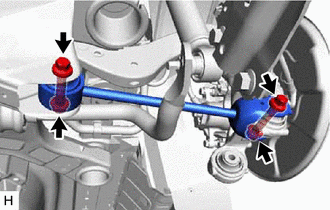

| (a) Déposer l'écrou, la came de réglage de carrossage n° 2, le sous-ensemble de came de réglage de pincement de suspension arrière et l'ensemble de bras de suspension arrière n° 2. REMARQUE: Maintenir le sous-ensemble de came de réglage de pincement de suspension arrière tout en faisant tourner l'écrou. |
|
8. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1

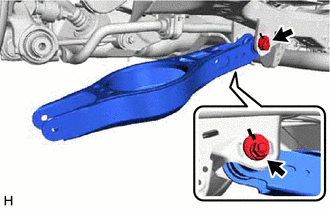

| (a) Déposer les 2 boulons, les 2 écrous et l'ensemble de bras de suspension arrière n° 1 du sous-ensemble de porte-essieu arrière et du sous-ensemble de traverse de suspension arrière. REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
