REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE

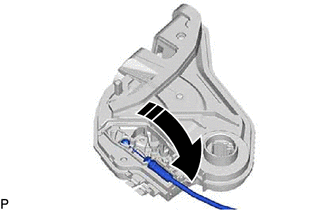

1. REPOSER L'ENSEMBLE DE CABLE INTERIEUR DE VERROUILLAGE DE PORTE ARRIERE
(a) Reposer l'ensemble de câble de verrouillage intérieur de porte arrière comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

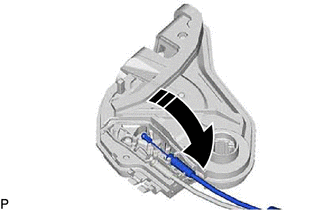

2. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE
(a) Reposer l'ensemble de câble de commande à distance de verrouillage de porte arrière comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
3. REPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE ARRIERE

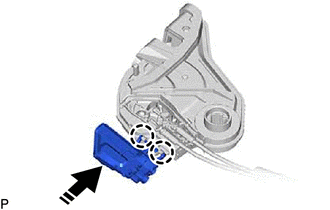

(a) Engager les 2 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

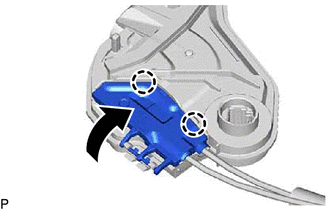

(b) Engager les 2 griffes pour reposer le sous-ensemble de protection de serrure de porte arrière comme indiqué sur le schéma. |
|
4. REPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR
REMARQUE:
(a) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de serrure de porte arrière avec moteur.
(b) En cas de réutilisation de l'ensemble de serrure de porte arrière avec moteur:
(1) Poser un joint de faisceau de câbles de serrure de porte neuf sur l'ensemble de serrure de porte arrière avec moteur.

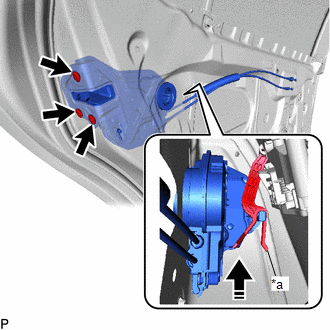

(c) Brancher l'ensemble de serrure de porte arrière avec moteur sur la plaque de déverrouillage du sous-ensemble d'armature de poignée extérieure de porte arrière et poser le tout sur le panneau de porte arrière.
*a | Plaque de déverrouillage |
![]() |
Poser dans ce sens |
CONSEIL:
S'assurer que la plaque de déverrouillage du sous-ensemble d'armature de poignée extérieure de porte arrière est correctement raccordée à l'ensemble de serrure de porte arrière avec moteur.
(d) A l'aide d'une clé à douille "TORX" T30, reposer l'ensemble de serrure de porte arrière avec moteur à l'aide des 3 vis.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
5. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
6. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE
Cliquer ici
8. RACCORDER LE BOURRELET DE PORTE ARRIERE
(a) Raccorder le bourrelet de porte arrière.
9. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici
10. REPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE
Cliquer ici
11. REPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1
Cliquer ici
12. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
Cliquer ici
13. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2
Cliquer ici
14. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
16. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
17. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
18. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
19. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
20. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
21. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
