Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du ressort hélicoïdal arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues arrière |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique sans système de frein de stationnement électrique |
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
|
|
|
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage | |
| Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage |
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
5. DEPOSER LE RESSORT HELICOIDAL ARRIERE

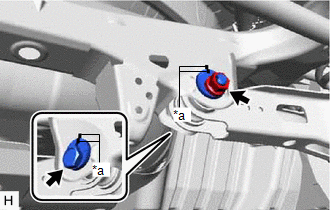

(a) Tracer des repères d'alignement sur la came de réglage de carrossage n° 2, le sous-ensemble de came de réglage de pincement de suspension arrière et le sous-ensemble de traverse de suspension arrière. |
|
(b) Desserrer l'écrou (côté sous-ensemble de traverse de suspension arrière) de l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
Maintenir le sous-ensemble de came de réglage de pincement de suspension arrière tout en faisant tourner l'écrou.

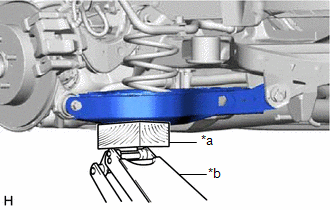

(c) A l'aide d'un cric et d'un bloc de bois, soutenir l'ensemble de bras de suspension arrière n° 2. REMARQUE:
|
|

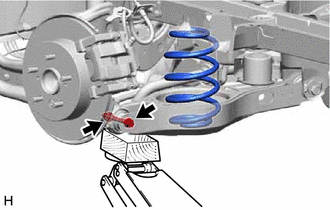

(d) Déposer le boulon et l'écrou puis détacher l'ensemble de bras de suspension arrière n° 2 du sous-ensemble de porte-essieu arrière. REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
(e) Lentement abaisser l'ensemble de bras de suspension n° 2 arrière, puis déposer le ressort hélicoïdal arrière.
6. DEPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE
(a) Déposer le coussinet supérieur de ressort de bobine arrière du véhicule.
7. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
(a) Déposer le coussinet inférieur de ressort hélicoïdal arrière de l'ensemble de bras de suspension arrière n° 2.
