PIECES CONSTITUTIVES

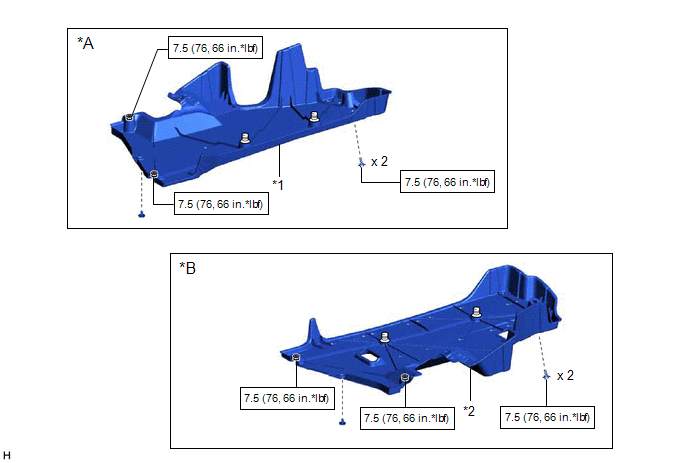

SCHEMA
.png)
|
*A | pour côté droit |
*B | pour côté gauche |
|
*1 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 2 |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

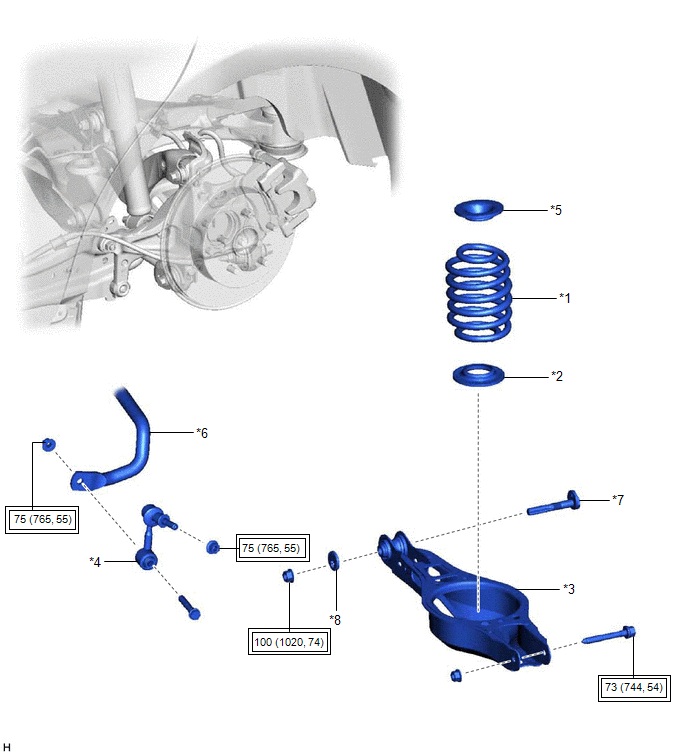

SCHEMA
|
*1 | RESSORT HELICOIDAL ARRIERE |
*2 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE |
|
*3 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
*4 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
|
*5 | COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE |
*6 | BARRE STABILISATRICE ARRIERE |
|
*7 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
*8 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
