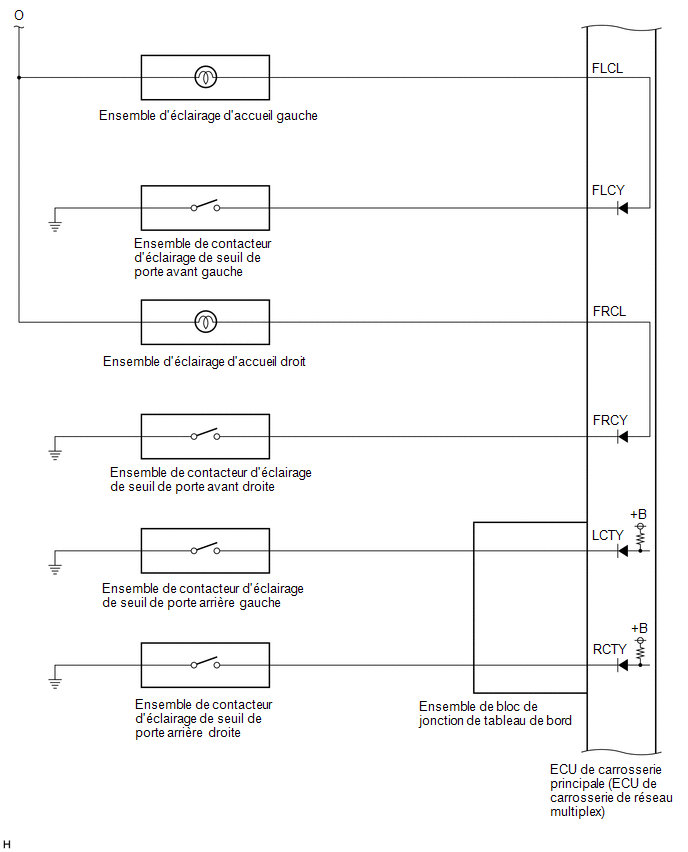

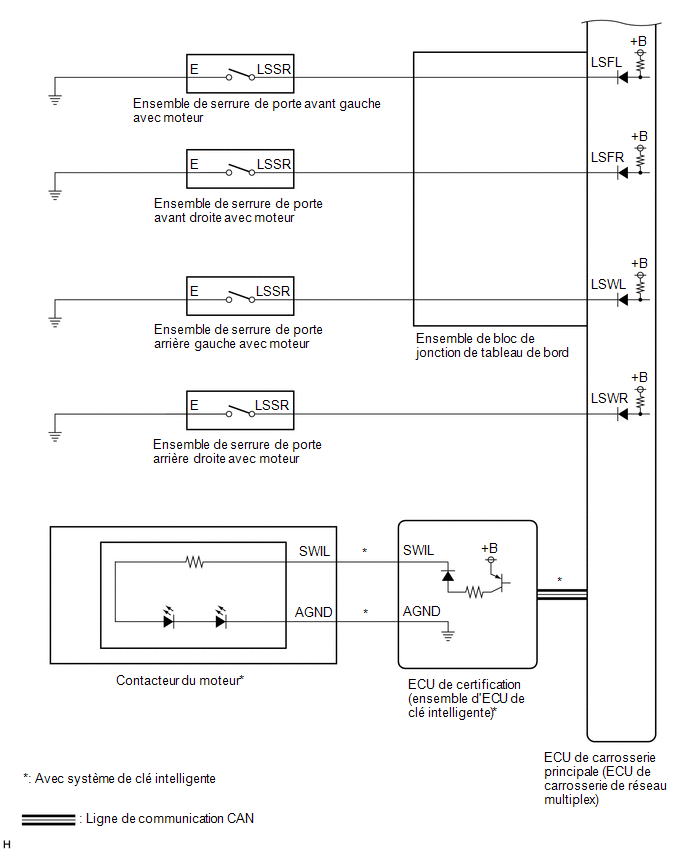

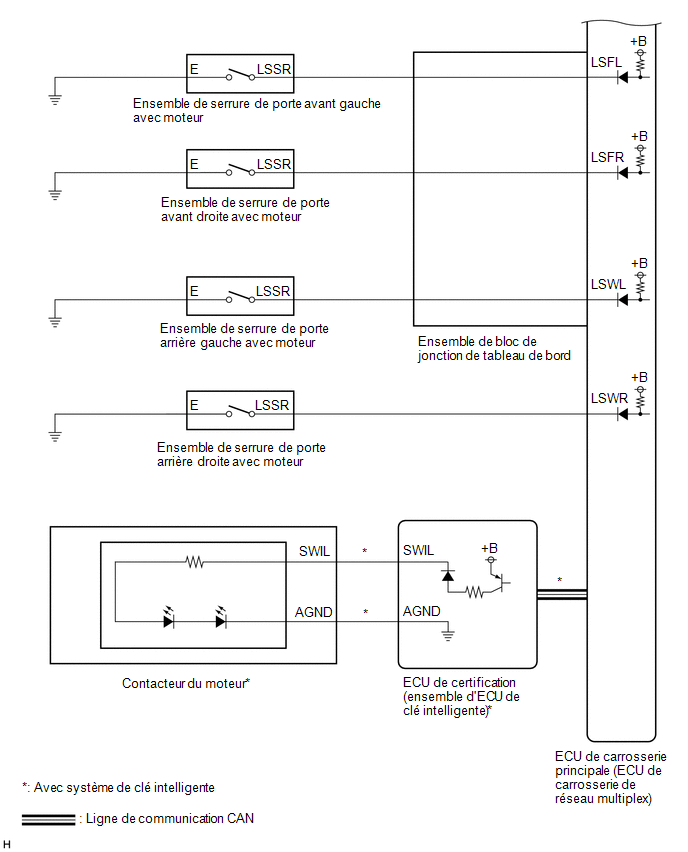

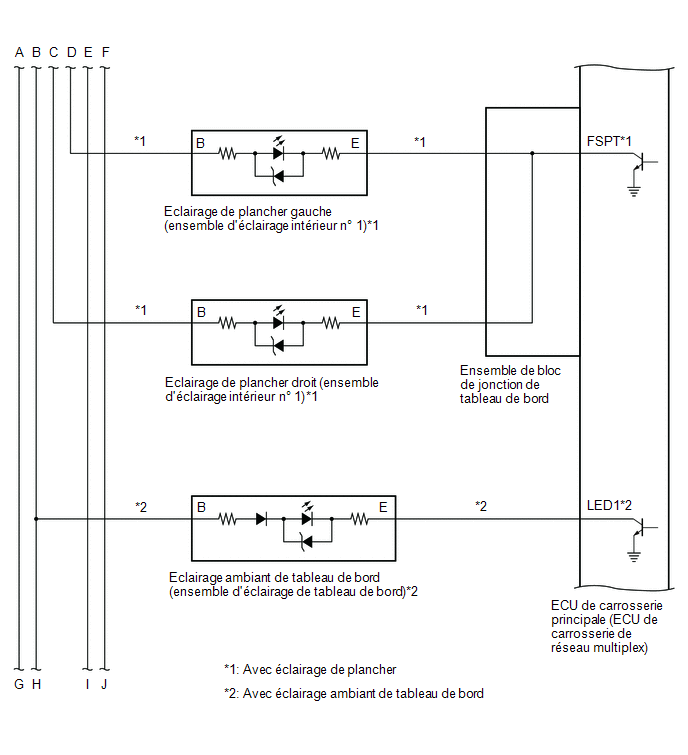

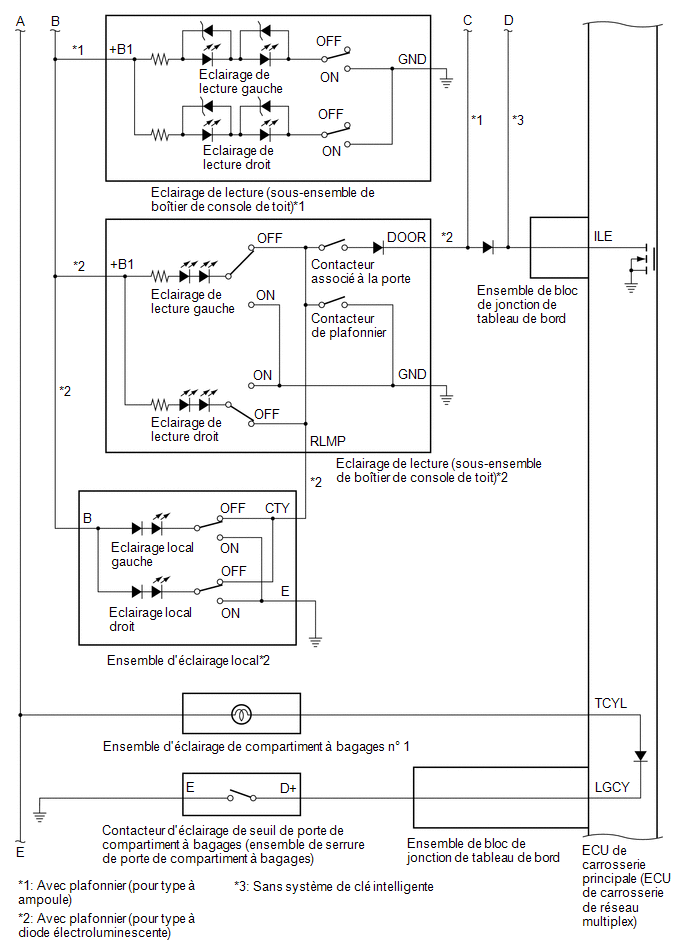

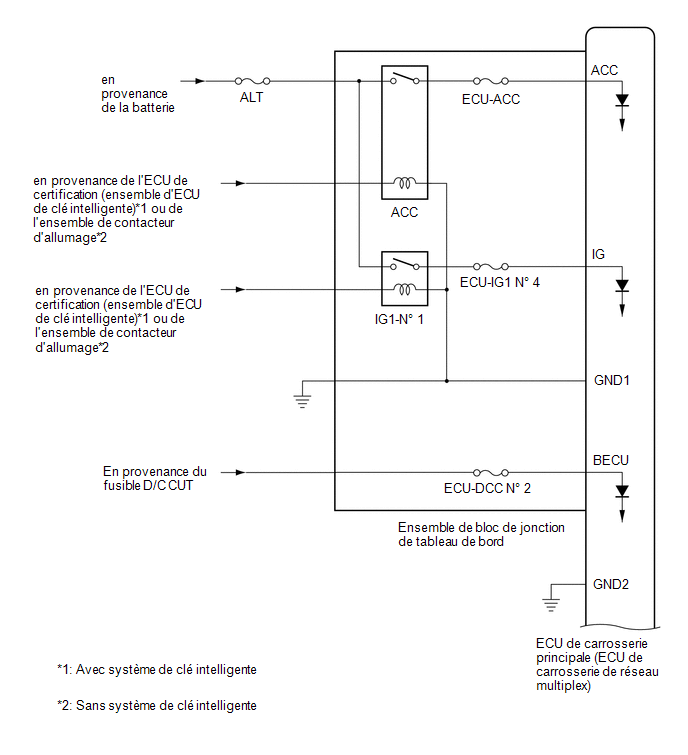

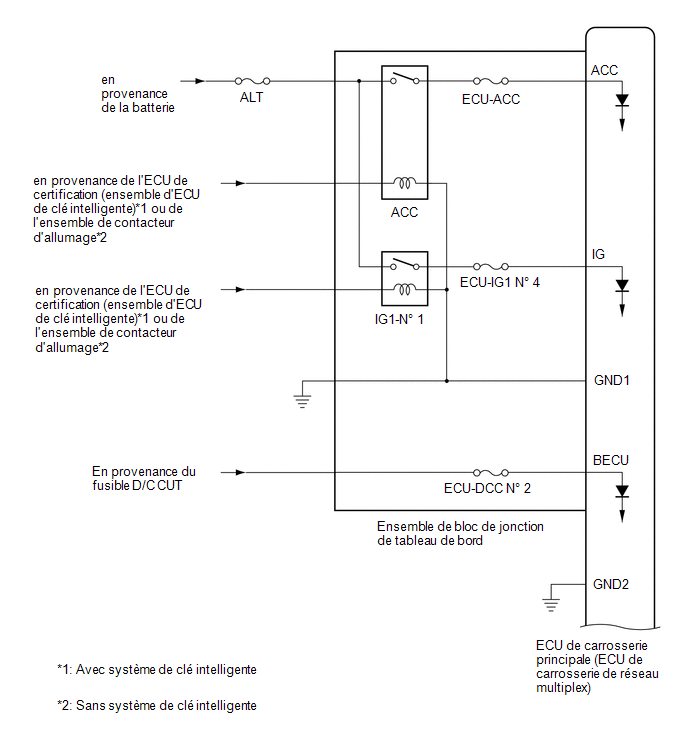

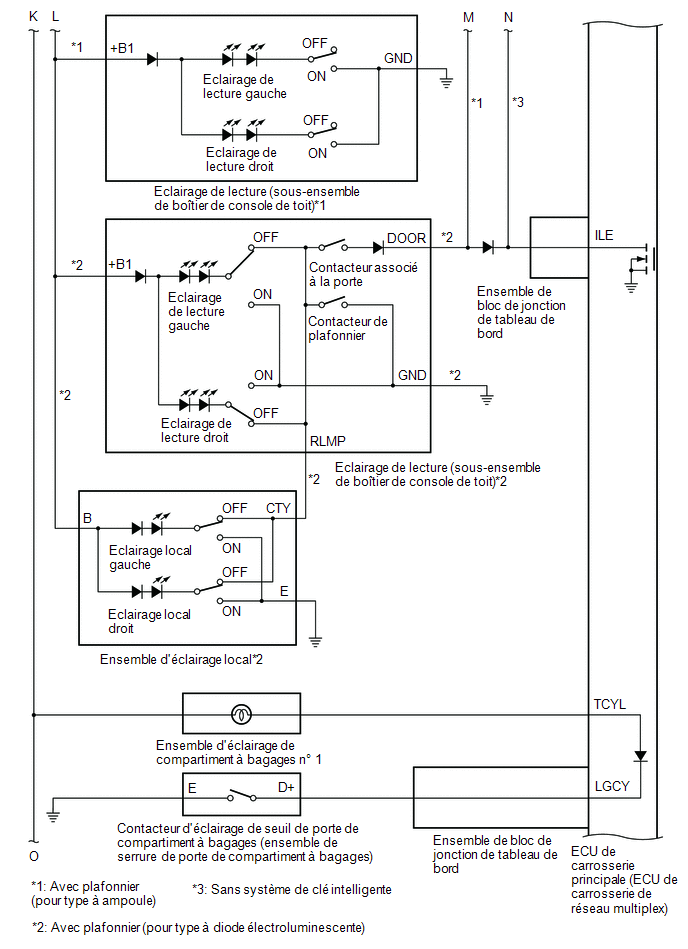

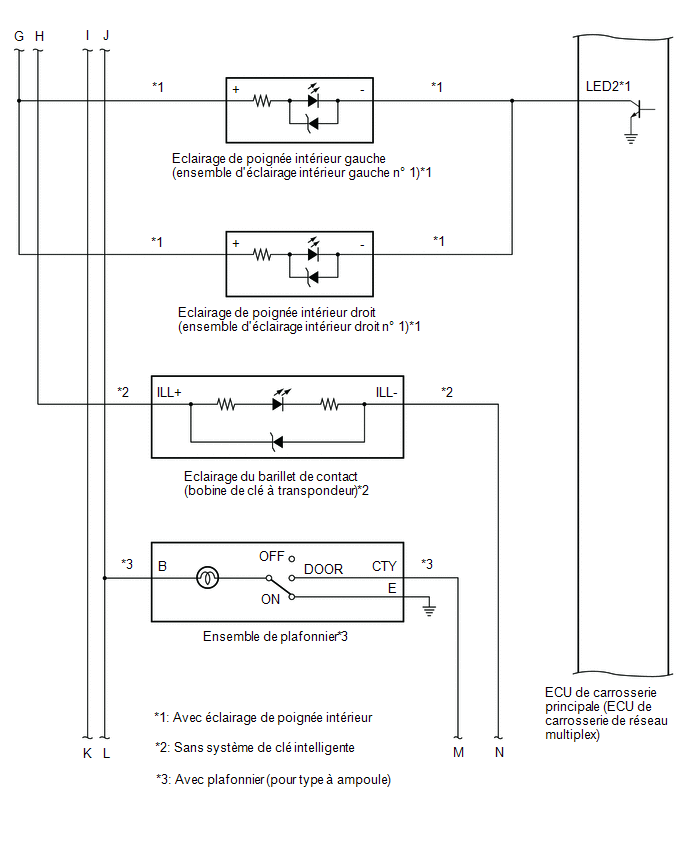

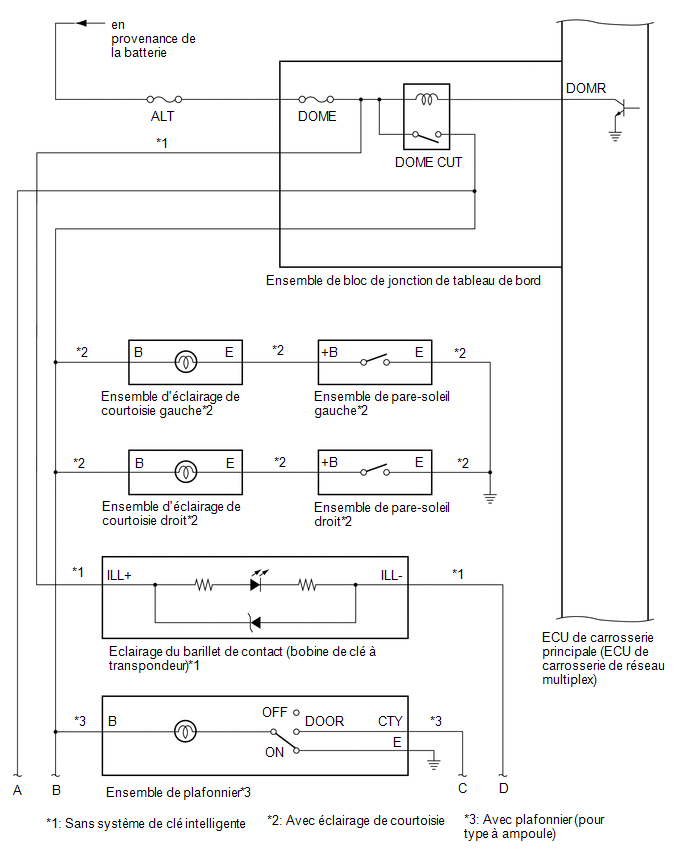

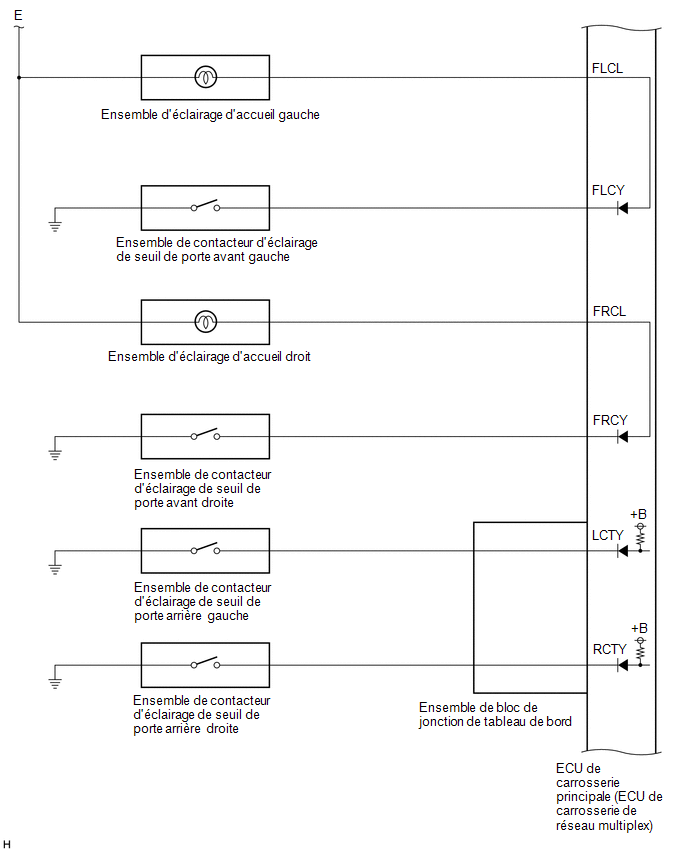

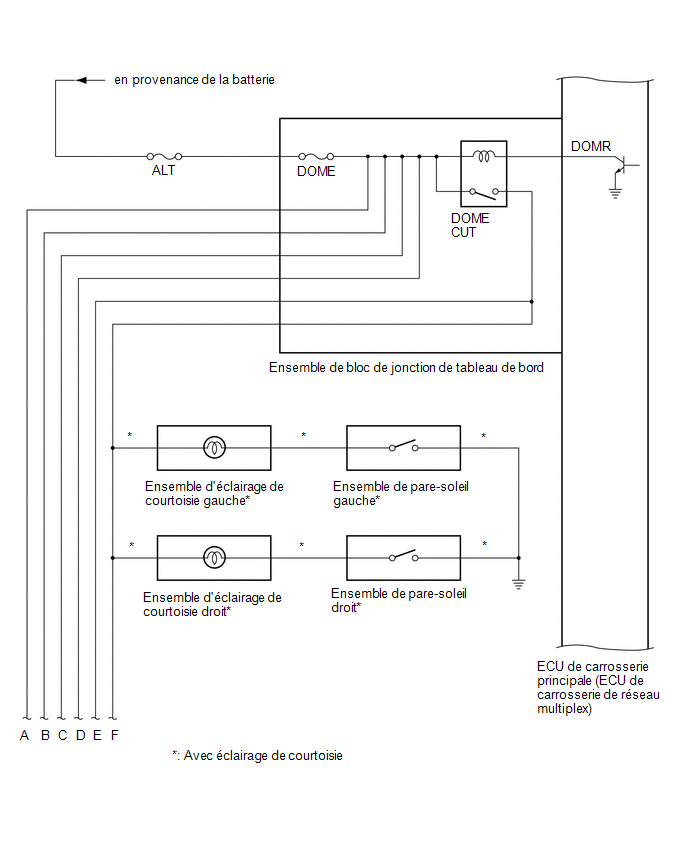

Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A pour toit normal *B Sauf toit normal *C Avec plafonnier (pour type à diode électroluminescente) *D Avec plafonnier (pour type à ampoule) ...

Description Du Systeme

DESCRIPTION DU SYSTEME SYSTEME D'ECLAIRAGE A L'OUVERTURE (a) Le système d'éclairage à l'ouverture est doté des fonctions de commande suivantes: Commande Description générale Feux qui fonctionne ...
