DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'amortisseur avant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues avant |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique: sans système de frein de stationnement électrique: |
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation: pour le calibrage: |
|
|
| |
| Système de moniteur de rétroviseur panoramique |
pour l'initialisation: pour le calibrage: |
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE AVANT
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
3. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

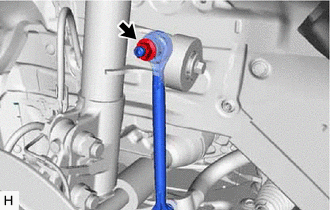

(a) Déposer l'écrou et détacher l'ensemble de biellette de barre stabilisatrice avant de l'ensemble d'amortisseur avant. REMARQUE: Veiller à ne pas endommager le soufflet du joint à rotule. CONSEIL: Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm. |
|
4. DETACHER LE CAPTEUR DE VITESSE AVANT

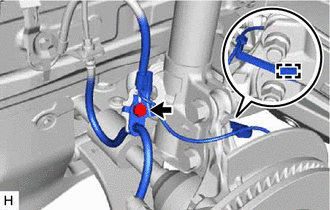

(a) Retirer le boulon, libérer l'attache et séparer le capteur de vitesse avant et le flexible avant de l'ensemble d'amortisseur avant. REMARQUE: Veiller à détacher complètement le capteur de vitesse avant et le flexible avant de l'ensemble d'amortisseur avant. |
|
5. DESSERRER L'ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT

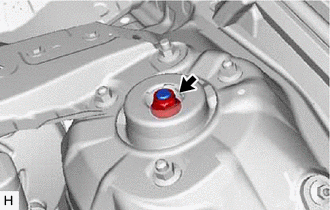

(a) Desserrer le support avant de l'écrou d'amortisseur avant.
ATTENTION:

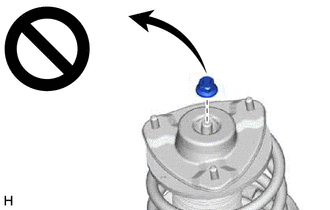

- Desserrer seulement l'écrou entre le support avant et l'amortisseur avant lorsque l'amortisseur avant avec le ressort hélicoïdal doit être démonté.
- Desserrer seulement l'écrou entre le support avant et l'amortisseur avant, ne pas le retirer.
- Si l'écrou entre le support avant et l'amortisseur avant est déposé alors que le ressort hélicoïdal avant est tendu, les pièces constitutives de l'amortisseur avec ressort hélicoïdal risquent d'être projetées.
6. DEPOSER L'AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL

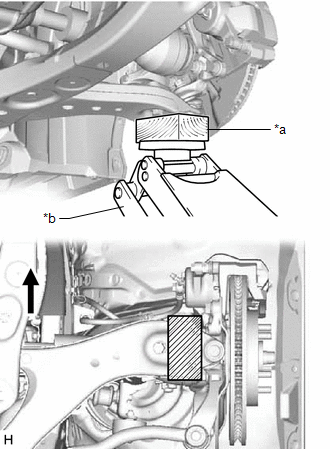

(a) Soutenir le sous-ensemble inférieur de bras de suspension avant n° 1 à l'aide d'un cric et d'un bloc de bois.
*a | Bloc de bois |
*b | Cric |
Avant du véhicule | |
Emplacement du bloc de bois |
REMARQUE:
Soutenir le sous-ensemble de bras de suspension inférieur avant n° 1 jusqu'à ce que la pose de l'amortisseur avant avec ressort hélicoïdal soit terminée.

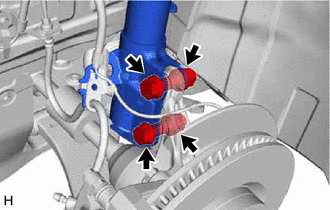

(b) Déposer les 2 boulons et les 2 écrous puis détacher l'amortisseur avant avec ressort hélicoïdal (côté inférieur) du porte-fusée de direction. REMARQUE:
| |

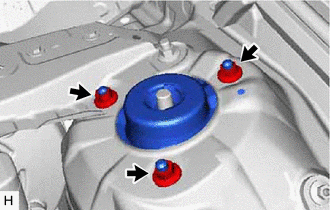

(c) Déposer les 3 écrous et l'amortisseur avant avec ressort hélicoïdal. |
|
7. DEPOSER L'ECROU ENTRE LE SUPPORT AVANT ET L'AMORTISSEUR AVANT

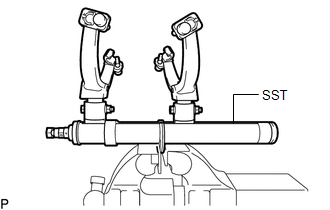

(a) Fixer le SST dans un étau. SST: 09727-00051 SST: 09727-30022 09727-00010 09727-00031 | |
(b) Fixer les crochets de chaque bras SST sur le diamètre du ressort hélicoïdal.
ATTENTION:

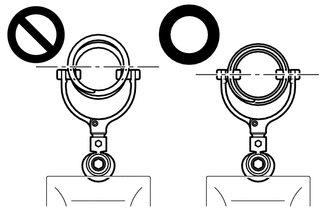

- Veiller à ce que les crochets soient correctement fixés sur le ressort hélicoïdal.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.

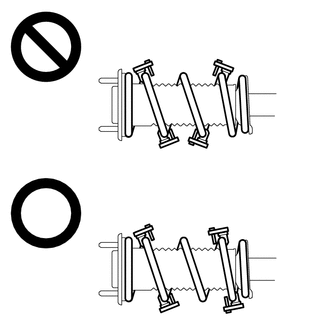

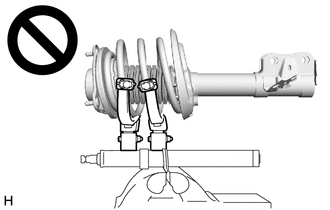

- Veiller à ce que les crochets des bras SST supérieurs et inférieurs soient fixés sur le ressort hélicoïdal de manière à ce que la distance entre les crochets soit aussi grande que possible.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.

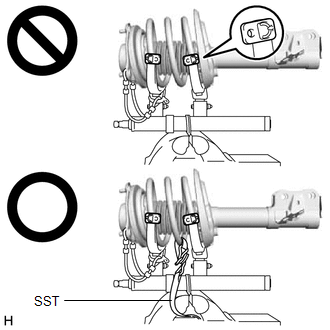

- S'assurer que les bras du SST sont parallèles et que le nombre de bougies entre les bras est identique de chaque côté.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.

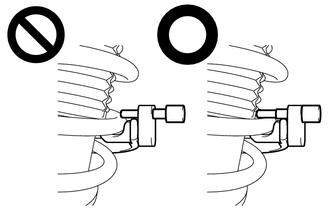

(c) Reposer les goupilles d'arrêt sur les crochets du SST.
ATTENTION:
- S'assurer que les butées d'arrêt sont correctement posées.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.

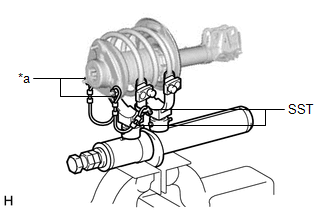

(d) Reposer le SST et les 2 écrous de véhicule sur le support supérieur, comme indiqué sur le schéma. SST: 09727-30022 09727-00090 09727-00100 |
|
(e) A l'aide du SST, comprimer le ressort hélicoïdal.
ATTENTION:
- Si le ressort hélicoïdal commence à se libérer pendant l'utilisation du SST, arrêter immédiatement et rattacher correctement le SST.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.

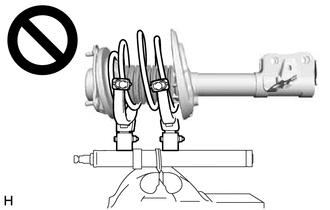

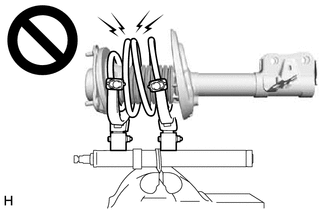

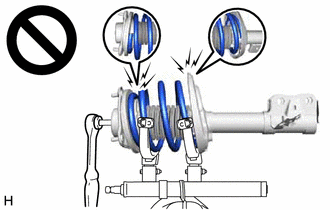

- Ne pas comprimer le ressort hélicoïdal jusqu'au moment où les bobines se touchent.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.

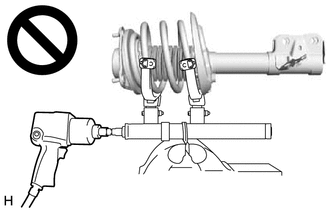

- Ne pas utiliser de clé à chocs.
- Si une clé à chocs est utilisée, les filets du SST risquent d'être endommagés, ou une compression brusque du ressort hélicoïdal pourrait faire qu'un crochet se libère du ressort hélicoïdal, soit projeté et entraîne des blessures.
- Si une goupille d'arrêt touche le ressort hélicoïdal lors de l'utilisation du SST, déposer la goupille d'arrêt et poursuivre la procédure.
- Si une goupille de butée est déposée, reposer une courroie de butée de ressort hélicoïdal, comme indiqué sur le schéma.
- Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et entraîner des blessures.
SST: 09727-00110
(f) Vérifier que le ressort hélicoïdal se détachée, puis déposer le support avant sur l'écrou d'amortisseur avant.
ATTENTION:
- Ne pas déposer le support avant de l'écrou d'amortisseur avant tant que le ressort hélicoïdal est tendu.
- Si l'écrou entre le support avant et l'amortisseur avant est déposé alors que le ressort hélicoïdal avant est tendu, les pièces constitutives de l'amortisseur avant avec ressort hélicoïdal risquent d'être projetées et provoquer des blessure.
8. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT
(a) Déposer le sous-ensemble de support de suspension avant de l'ensemble d'amortisseur avant.
9. DEPOSER LE ROULEMENT DE FIXATION DE COUSSINET AVEC PARE-POUSSIERE

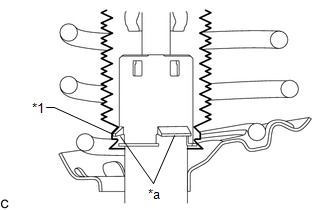

(a) Libérer l'extrémité du pare-poussière d'amortisseur avant n° 1 des griffes de l'ensemble d'amortisseur avant. |
|

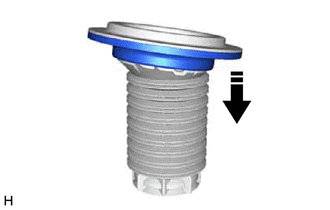

(b) Déposer le roulement de fixation de coussinet avec pare-poussière de l'ensemble d'amortisseur avant.
10. DEPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL AVANT
(a) Déposer le coussinet supérieur de ressort hélicoïdal avant du roulement de fixation de coussinet. |
|
11. DEPOSER LE ROULEMENT DE FIXATION DE COUSSINET

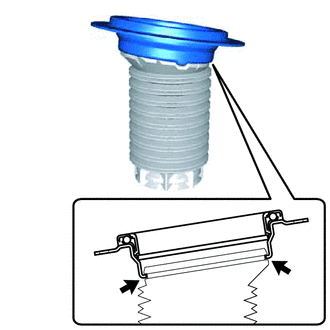

(a) Libérer l'extrémité supérieure du pare-poussière d'amortisseur avant n° 1 afin de déposer le roulement de fixation de coussinet du pare-poussière d'amortisseur. |
|
12. DEPOSER LE RESSORT HELICOIDAL AVANT
(a) Déposer le ressort hélicoïdal avant et le SST.
REMARQUE:
Ne pas utiliser de clé à chocs. Cela endommagerait le SST.
13. DEPOSER LA BUTEE DE RESSORT AVANT
(a) Déposer la butée de ressort avant de l'ensemble d'amortisseur avant.
14. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT
(a) Déposer le coussinet inférieur de ressort hélicoïdal avant de l'ensemble d'amortisseur avant.
15. DEPOSER L'AMORTISSEUR DE REMORQUAGE DE SUSPENSION (avec amortisseur de remorquage de suspension)

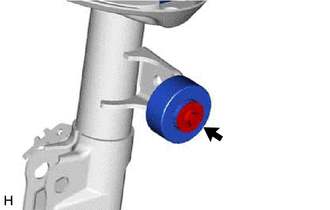

(a) Déposer le boulon et l'amortisseur de remorquage de suspension de l'ensemble d'amortisseur avant. |
|
16. DEPOSER L'ENSEMBLE D'AMORTISSEUR AVANT
