Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

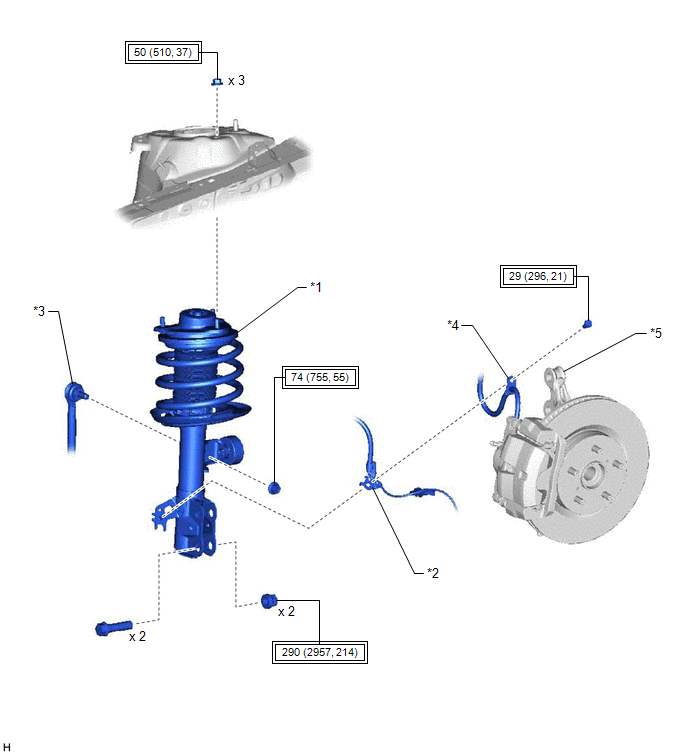

SCHEMA
*1 | AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL |
*2 | CAPTEUR DE VITESSE AVANT |
*3 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT |
*4 | FLEXIBLE AVANT |
*5 | PORTE-FUSEE DE DIRECTION |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

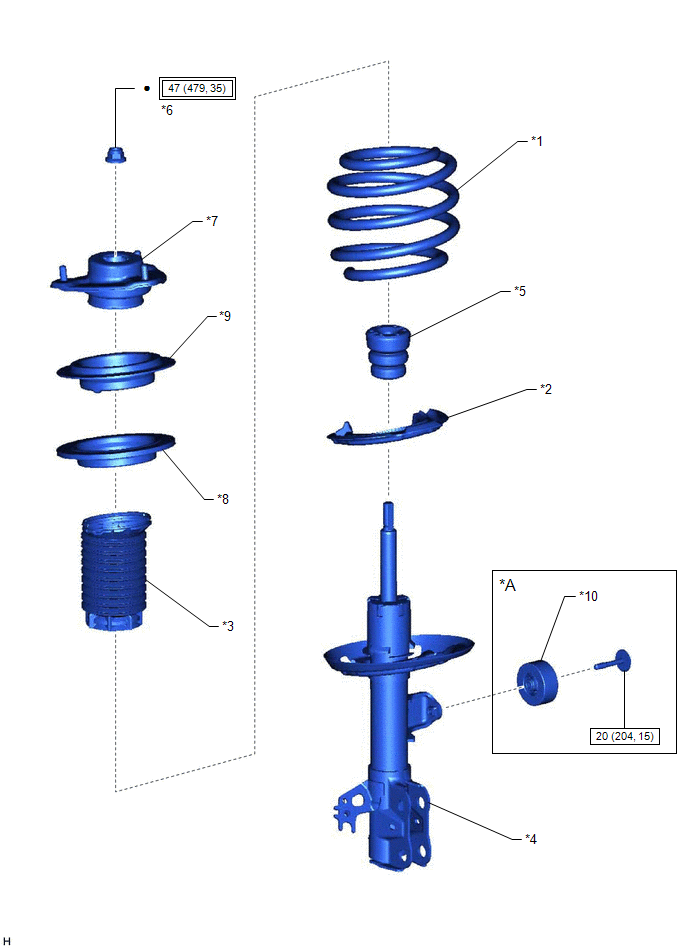

SCHEMA
*A | avec amortisseur de remorquage de suspension |
- | - |
*1 | RESSORT HELICOIDAL AVANT |
*2 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT |
*3 | PARE-POUSSIERE D'AMORTISSEUR AVANT N° 1 |
*4 | ENSEMBLE D'AMORTISSEUR AVANT |
*5 | BUTEE DE RESSORT AVANT |
*6 | ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT |
*7 | SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT |
*8 | COUSSINET SUPERIEUR DE RESSORT HELICOIDAL AVANT |
*9 | ROULEMENT DE FIXATION DE COUSSINET |
*10 | AMORTISSEUR DE REMORQUAGE DE SUSPENSION |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit | ||
● | Pièce non réutilisable |
- | - |
