Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de joint à rotule inférieur avant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues avant |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique: sans système de frein de stationnement électrique: |
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ESSIEU AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT

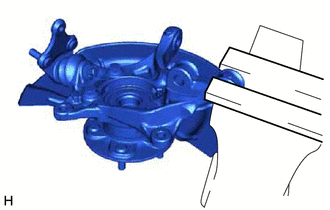

(a) Serrer l'ensemble d'essieu avant dans un étau entre des plaques d'aluminium. REMARQUE: Ne pas serrer l'étau excessivement. | |

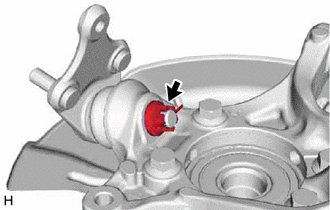

(b) Enlever la la goupille fendue. | |
(c) Déposer l'écrou.

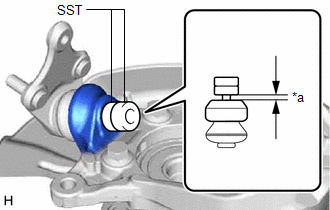

(d) Poser le SST sur l'ensemble de joint à rotule inférieur avant, comme indiqué sur le schéma. SST: 09960-20010 09961-02050 REMARQUE: Vérifier si le jeu mesuré entre le SST et l'ensemble d'essieu avant est de 1 mm (0,0394 in.). |
|

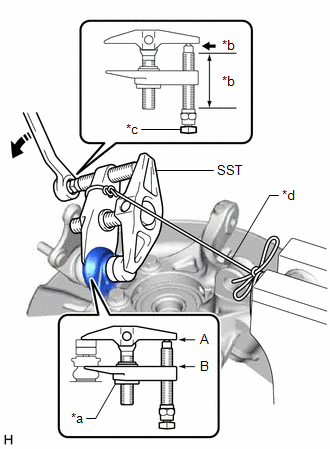

(e) A l'aide du SST, déposer l'ensemble de joint à rotule inférieur avant de l'ensemble d'essieu avant, comme indiqué sur le schéma.
SST: 09960-20010
09961-02010
09961-02050
*a | Ecrou central |
*b | Zone d'application de graisse au bisulfure de molybdène |
*c | Placer la clé à cet endroit |
*d | Corde |
Tourner |
ATTENTION:
Appliquer de la graisse de molybdène sur les filets et l'extrémité du boulon de SST.
REMARQUE:
- Veiller à serrer la corde fermement afin de fixer le SST sur l'ensemble d'essieu avant pour empêcher ainsi le SST de tomber.
- Reposer le SST avec l'écrou central de sorte que (A) et (B) indiqués sur le schéma soient parallèles. Sinon, le pare-poussière du joint à rotule inférieur avant risque d'être endommagé.
- Veiller à placer une clé à l'endroit indiqué sur le schéma.
- Ne pas endommager le pare-poussière du joint à rotule inférieur avant.
- Ne pas endommager le porte-fusée de direction.
- Ne pas endommager le pare-poussière du frein à disque avant.
