Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Transmission / Essieu Et Differentiel / Porte-essieu Arriere (avec Système De Frein De Stationnement électrique) / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du sous-ensemble de porte-essieu arrière, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Réglage de la géométrie des roues arrière

Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.
  • Le VSC est désactivé ou défectueux
  • Les DTC sont émis
  • Le témoin de dérapage s'allume
  • Le témoin ABS est allumé

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)
  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur d'aide au stationnement

pour l'initialisation

pour le calibrage
  • Initialisation de dispositif de commande de caméra de télévision
  • Régler l'angle de braquage
  • Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur de rétroviseur panoramique

pour l'initialisation

pour le calibrage

CONSEIL:

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)

Cliquer ici

3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)

Cliquer ici

4. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

(a) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

REMARQUE:

  • Eliminer tout(e) trace de saleté ou corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
  • Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.

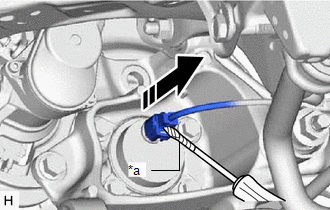

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble de moyeu d'essieu et de roulement arrière.

REMARQUE:

Veiller à ne pas endommager l'ensemble de moyeu d'essieu et de roulement arrière ou le cache de connecteur.

*a

Ruban adhésif de protection

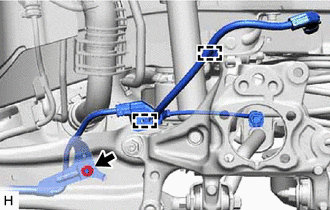

(c) Déposer l'écrou, libérer les 2 attaches et détacher l'ensemble de câble de frein de stationnement n° 2 du support de flexible arrière et de l'ensemble de bras tiré arrière.

5. DETACHER LE FLEXIBLE ARRIERE

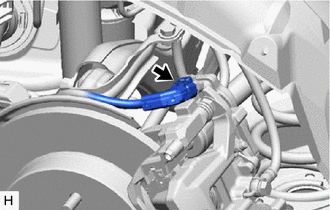

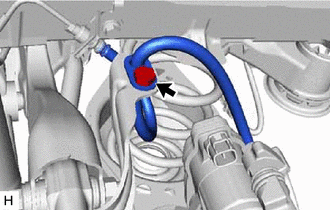

(a) Déposer le boulon et détacher le flexible arrière du support de flexible arrière.

6. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

7. DEPOSER LE DISQUE ARRIERE

Cliquer ici

8. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

Cliquer ici

9. DEPOSER LE SUPPORT DE FLEXIBLE ARRIERE

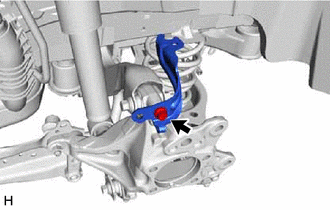

(a) Déposer le boulon et le support de flexible arrière du sous-ensemble de porte-essieu arrière.

10. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE

Cliquer ici

11. DEPOSER LE RESSORT HELICOIDAL ARRIERE

Cliquer ici

12. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE

Cliquer ici

13. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1

Cliquer ici

14. DEPOSER LE SOUS-ENSEMBLE DE PORTE-ESSIEU ARRIERE

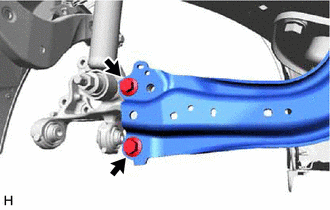

(a) Déposer les 2 boulons de l'ensemble de bras tiré arrière.

(b) Desserrer l'écrou de l'ensemble d'amortisseur arrière.

REMARQUE:

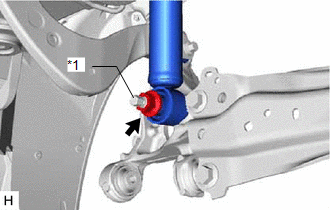

Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.

*1

Goupille de porte-essieu arrière

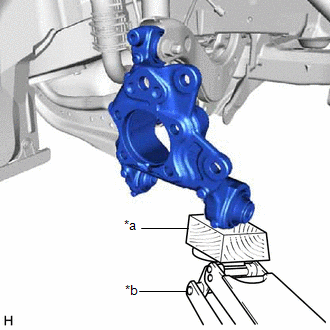

(c) A l'aide d'un cric et d'un bloc de bois, soutenir le sous-ensemble de porte-essieu arrière.

REMARQUE:

  • Lors du levage sur cric du sous-ensemble de porte-essieu arrière, veiller à procéder lentement.
  • Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.

*a

Bloc de bois

*b

Cric

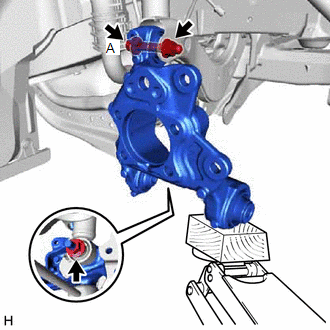

(d) Desserrer le boulon (A).

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

(e) Déposer les 2 boulons et détacher l'ensemble de bras tiré arrière du sous-ensemble de porte-essieu arrière.

(f) Déposer l'écrou et la rondelle plate, et détacher l'ensemble d'amortisseur arrière du sous-ensemble de porte-essieu arrière.

REMARQUE:

Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.

(g) Déposer le boulon (A), l'écrou et le sous-ensemble de porte-essieu arrière de l'ensemble de bras de commande supérieur arrière.

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A pour côté droit *B pour côté gauche *1 SABOT DE PROTECTION DE PLANCHER N° 1 *2 SABOT DE PROTECTION DE PLANCHER N° 2 N*m (kgf*cm, lbf*pi): couple de serr ...

Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gauche. PROCEDURE 1. REPOSER PROVISOIREMENT LE SOU ...
