Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement de la communication (bus Ic) (B1497)

DESCRIPTION

L'ensemble de faisceau de câbles de climatisation relie l'ensemble d'amplificateur de climatisation et les servomoteurs. L'ensemble d'amplificateur de climatisation fournit l'alimentation électrique et envoie les instructions de fonctionnement à chaque servomoteur par le biais de l'ensemble de faisceau de câbles de climatisation. Chaque servomoteur envoie des informations concernant la position du volet à l'ensemble d'amplificateur de climatisation.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mémoire

B1497

Dysfonctionnement de la communication (bus Ic)

Erreur ou coupure de la ligne de communication

  • Ensemble de faisceau de câbles de climatisation
  • Sous-ensemble de servo de volet de radiateur de climatisation n° 1.
  • Sous-ensemble de servo de volet de radiateur de climatisation n° 2*1
  • Ensemble d'amplificateur de climatisation

Mémorisé(e)

(10 s minimum)*2

SCHEMA DE CABLAGE

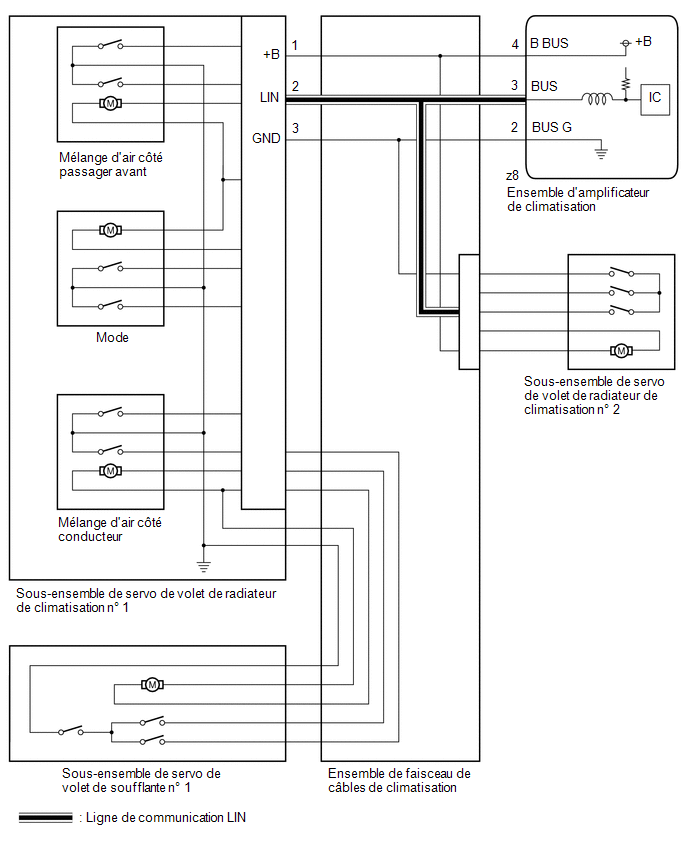

pour type double

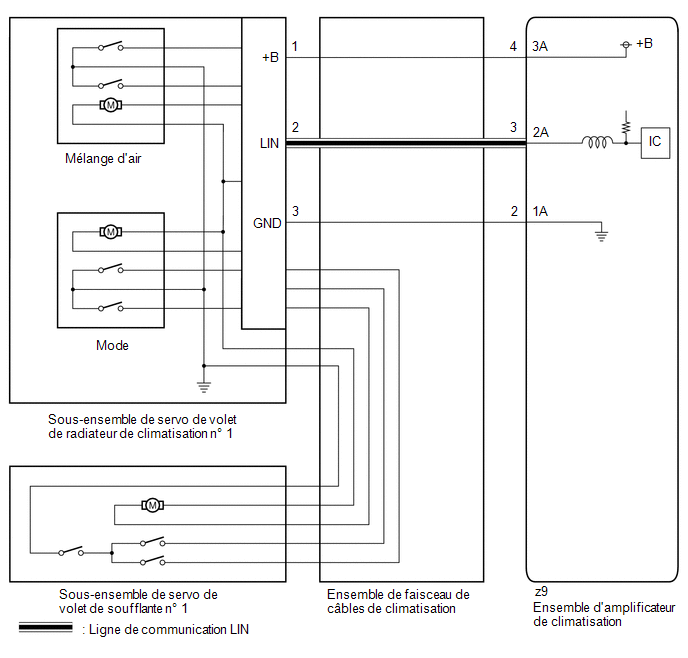

pour type simple

PROCEDURE

1.

CONFIRMER LE MODELE

Résultat:

Résultat

Passer au point

pour type double

A

pour type simple

B

B

PASSER AU POINT 7

A

2.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Air Mix Servo Targ Pulse(D)

Impulsion du sous-ensemble de servo de voletde radiateur de climatisation n° 1 (mélange d'air côté conducteur)

Min.: 128

Max.: 383

Fonctionne entre 165 à 257 impulsions

A/O Servo Pulse(Rr D)

Impulsion du sous-ensemble de servo de volet de radiateur de climatisation n° 2

Min.: 128

Max.: 383

Fonctionne entre 158 à 260 impulsions

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Air Mix Servo Targ Pulse(D)

Body Electrical > Air Conditioner > Active Test

Affichage du tester

A/O Servo Pulse(Rr D)

Résultat:

Résultat

Passer au point

Tous les servomoteurs de volet présentent un dysfonctionnement

A

L'un des servomoteurs de volet présente un dysfonctionnement

B

B

PASSER AU POINT 5

A

3.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Débrancher le connecteur du sous-ensemble de servo de voletde radiateur de climatisation n° 1.

(b) Brancher le Techstream sur le DLC3.

(c) Mettre le contacteur d'allumage en position ON.

(d) Allumer le Techstream.

(e) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active test.

(f) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

A/O Servo Pulse(Rr D)

Impulsion du sous-ensemble de servo de volet de radiateur de climatisation n° 2

Min.: 128

Max.: 383

Fonctionne entre 158 à 260 impulsions

Body Electrical > Air Conditioner > Active Test

Affichage du tester

A/O Servo Pulse(Rr D)

OK:

Le servomoteur de volet fonctionne correctement.

OK

REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

MAL

4.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

REMARQUE:

Lors de la vérification de l'ensemble d'amplificateur de climatisation, ne pas approcher les sondes du tester trop près l'une de l'autre pour risque de court-circuit.

(a) Débrancher le connecteur z8 de l'ensemble d'amplificateur de climatisation.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z8-2 (BUS G) - Masse de carrosserie

En permanence

En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

z8-4 (BUS B) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

(d) Mettre le contacteur d'allumage en position ON.

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble d'amplificateur de climatisation)

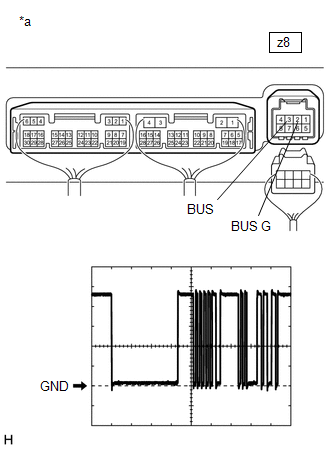

(e) Brancher un oscilloscope sur les bornes z8-2 (BUS G) et z8-3 (BUS) de l'ensemble d'amplificateur de climatisation et vérifier la forme d'onde.

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

CONSEIL:

La forme d'onde varie en fonction de la vitesse de soufflante.

Elément

Contenu

Réglage de l'appareil

2 V/DIV., 2 ms/DIV.

Condition

Contacteur d'allumage en position ON

OK

REMPLACER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

MAL

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

5.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Air Mix Servo Targ Pulse(D)

Impulsion du sous-ensemble de servo de voletde radiateur de climatisation n° 1 (mélange d'air côté conducteur)

Min.: 128

Max.: 383

Fonctionne entre 165 à 257 impulsions

A/O Servo Pulse(Rr D)

Impulsion du sous-ensemble de servo de volet de radiateur de climatisation n° 2

Min.: 128

Max.: 383

Fonctionne entre 158 à 260 impulsions

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Air Mix Servo Targ Pulse(D)

Body Electrical > Air Conditioner > Active Test

Affichage du tester

A/O Servo Pulse(Rr D)

Résultat:

Résultat

Passer au point

Seul le sous-ensemble de servo de voletde radiateur de climatisation n° 1 ne fonctionne pas

A

Seul le sous-ensemble de servo de voletde radiateur de climatisation n° 2 ne fonctionne pas

B

B

REMPLACER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

A

6.

VERIFIER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1)

(a) Débrancher le connecteur z8 de l'ensemble d'amplificateur de climatisation.

(b) Débrancher le connecteur du sous-ensemble de servo de voletde radiateur de climatisation n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z8-2 (BUS G) - 3 (GND)

En permanence

En dessous de 1 Ω

z8-3 (BUS) - 2 (LIN)

En permanence

En dessous de 1 Ω

z8-4 (B BUS) - 1 (+B)

En permanence

En dessous de 1 Ω

OK

REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

MAL

REMPLACER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

7.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Débrancher le connecteur du sous-ensemble de servo de voletde radiateur de climatisation n° 1.

(b) Brancher le Techstream sur le DLC3.

(c) Mettre le contacteur d'allumage en position ON.

(d) Allumer le Techstream.

(e) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active test.

(f) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Air Mix Servo Targ Pulse(D)

Impulsion du sous-ensemble de servo de volet de radiateur de climatisation n° 1 (mélange d'air) /

Min.: 128

Max.: 383

Fonctionne entre 165 à 257 impulsions

Body Electrical > Air Conditioner > Active Test

Affichage du tester

Air Mix Servo Targ Pulse(D)

OK:

Le servomoteur de volet fonctionne correctement.

OK

REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

MAL

8.

VERIFIER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1)

(a) Débrancher le connecteur z9 de l'ensemble d'amplificateur de climatisation.

(b) Débrancher le connecteur du sous-ensemble de servo de voletde radiateur de climatisation n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z9-2 (1A) - 3 (GND)

En permanence

En dessous de 1 Ω

z9-3 (2A) - 2 (LIN)

En permanence

En dessous de 1 Ω

z9-4 (3A) - 1 (+B)

En permanence

En dessous de 1 Ω

OK

REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

MAL

REMPLACER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
