DESCRIPTION
FONCTIONNEMENT DE LA JAUGE DE CARBURANT
(a) FONCTIONNEMENT
L'ensemble de combiné d'instruments utilise l'ensemble de sonde de niveau de carburant pour détecter la quantité de carburant restant dans l'ensemble de réservoir à carburant. L'IC Hall intégré à l'ensemble de sonde de niveau de carburant modifie la tension de sortie en fonction de la quantité de carburant restant. L'ensemble de combiné d'instruments reçoit les signaux de volume d'injection de carburant transmis par l'ECM et détecte la tension de sortie de l'ensemble de sonde de niveau de carburant et fait fonctionner la jauge de carburant.
LECTURE DE LA JAUGE DE CARBURANT
(a) En conduite normale:
Comme le niveau de carburant dans l'ensemble de réservoir à carburant change lors de la conduite en côte ou en actionnant les freins, la mise à jour de la jauge de carburant se fait en fonction de la valeur du volume d'injection de carburant pendant la conduite normale. Cependant, comme le volume d'injection de carburant comporte une marge d'erreur, la valeur est indiquée après correction par des valeurs d'entrée de l'ensemble de sonde de niveau de carburant.
(b) Lors du remplissage de carburant:
Le niveau de carburant dans le réservoir à carburant augmente rapidement lorsque du carburant est ajouté. Si le processus de moyennage utilisé dans une situation de conduite normale est utilisé dans ce cas, la valeur de la jauge de carburant ne peut pas être mises à jour rapidement. Dès lors, lorsqu'il est considéré que du carburant est ajouté au véhicule sur la base de la position du levier de changement de vitesse et des changements du niveau de carburant, les valeurs de sortie de l'ensemble de sonde de niveau de carburant se reflètent immédiatement dans la valeur de la jauge de carburant. La commande est qualifiée de limite de remplissage.
REMARQUE:
Faire l'appoint de carburant avec le contacteur d'allumage en position OFF afin d'assurer la sécurité et l'établissement de la limite de remplissage de telle sorte qu'un jugement approprié selon la valeur de la jauge de carburant sera calculé.
CONDITIONS DE LIMITE DE REMPLISSAGE
(a) Résultat normal de l'estimation de l'état (lorsque le remplissage normal est utilisé pour le plein de carburant)
Avec le contacteur d'allumage en position OFF, l'ensemble de sonde de niveau de carburant détecte une variation de 5,0 litres (5,3 pte US, 4,4 pte imp.) minimum du niveau de carburant.
(b) Autres conditions de limite (lors de l'utilisation d'autres moyens pour le plein de carburant)
L'une des conditions suivantes est remplie
MESURES DE PRECAUTION A PRENDRE POUR LE REMPLISSAGE
(a) L'ensemble de sonde de niveau de carburant ne peut pas détecter les variations du niveau de carburant dans certaines zones (autour des points E et F). C'est pourquoi, même si 5,0 litres (5,3 pte US, 4,4 pte imp.) minimum de carburant est ajouté, l'évaluation du plein de carburant ne pourra se faire et la lecture de la jauge de carburant peut ne pas varier quand le niveau de carburant se situe dans de telles plages.
(b) La valeur de la sonde de niveau de carburant prend environ 25 secondes pour passer de E à F. Si le véhicule roule alors que la valeur de la sonde de niveau de carburant est en train de monter, la valeur de la sonde de niveau de carburant arrête de monter. Une fois que la valeur de la sonde de niveau de carburant s'arrête de monter, le fonctionnement normal de la valeur de la sonde de niveau de carburant commence. La valeur de la sonde de niveau de carburant prend environ 6 minutes pour 1 litre (1,1 pte US, 0,9 pte imp.) pour monter alors que le véhicule roule, et prend environ 1 minutes pour 1 litre (1,1 pte US, 0,9 pte imp.) pour monter lorsque le véhicule est à l'arrêt.
REINITIALISATION FORCEE DE LA JAUGE DE CARBURANT
Lorsque le véhicule roule à au moins 1,8 km/h (1 mi/h), si la valeur de sortie de l'ensemble de sonde de niveau de carburant est différente de la valeur de la jauge de carburant de 15,0 litres (15,9 pte US, 13,2 pte imp.) minimum pendant environ 5 minutes, la valeur de sortie de l'ensemble de sonde de niveau de carburant se reflète immédiatement dans la valeur de la jauge de carburant pour compenser un relevé de la situation lorsque l'évaluation du remplissage ne peut se faire.

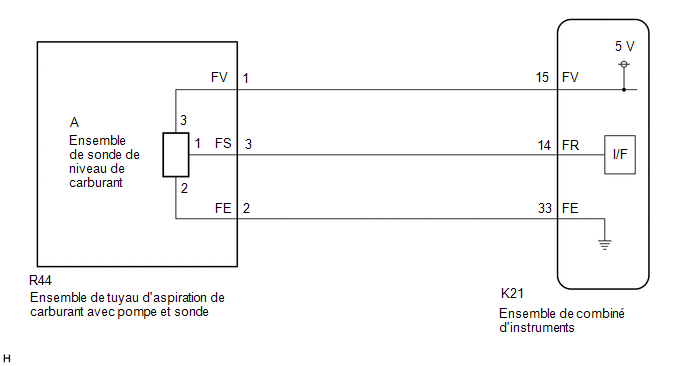

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.
CONSEIL:
Le témoin de niveau de carburant s'allume lorsque le niveau de carburant est inférieur à 9,1 litres (9,6 pte US, 8,0 pte imp.).
PROCEDURE
1. | VERIFIER LES SYMPTOMES |
(a) Demander au client de décrire les symptômes du problème.
Résultat:
Résultat | Passer au point |
---|---|
Le dysfonctionnement se produit lors de l'appoint de carburant (même après avoir ajouté du carburant, la valeur n'augmente pas du tout ou très lentement, etc.) |
A |
Le dysfonctionnement se produit pendant la conduite normale (la valeur ne change pas, diminue rapidement ou diminue lorsque le véhicule n'est pas conduit, etc.) (le symptôme du problème se reproduit) |
B |
Le dysfonctionnement se produit pendant la conduite normale (la valeur ne change pas, diminue rapidement ou diminue lorsque le véhicule n'est pas conduit, etc.) (le symptôme du problème ne se reproduit pas) |
C |
B | ![]() |
PASSER AU POINT 11 |
C | ![]() |
PASSER AU POINT 16 |
|

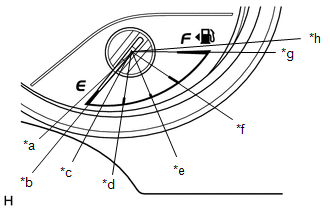

2. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (FUEL GAUGE OPERATION) |
*a | Fonctionnement de la jauge de carburant (niveau E) |
*b | Fonctionnement de la jauge de carburant (vide) |
*c | Fonctionnement de la jauge de carburant (avertissement) |
*d | Fonctionnement de la jauge de carburant (1/4) |
*e | Fonctionnement de la jauge de carburant (1/2) |
*f | Fonctionnement de la jauge de carburant (3/4) |
*g | Fonctionnement de la jauge de carburant (plein) |
*h | Fonctionnement de la jauge de carburant (niveau F) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Combination Meter > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Fuel Gauge Operation (Sender E) |
Jauge de carburant (niveau E) |
OFF ou ON | - |
Fuel Gauge Operation (Empty) |
Jauge de carburant (vide) |
OFF ou ON | - |
Fuel Gauge Operation (Warning) |
Jauge de carburant (avertissement) |
OFF ou ON | - |
Fuel Gauge Operation (1/4) |
Jauge de carburant (1/4) |
OFF ou ON | - |
Fuel Gauge Operation (1/2) |
Jauge de carburant (1/2) |
OFF ou ON | - |
Fuel Gauge Operation (3/4) |
Jauge de carburant (3/4) |
OFF ou ON | - |
Fuel Gauge Operation (Full) |
Jauge de carburant (plein) |
OFF ou ON | - |
Fuel Gauge Operation (Sender F) |
Jauge de carburant (niveau F) |
OFF ou ON | - |
Affichage du tester |
---|
Fuel Gauge Operation (Sender E) |
Affichage du tester |
---|
Fuel Gauge Operation (Empty) |
Affichage du tester |
---|
Fuel Gauge Operation (Warning) |
Affichage du tester |
---|
Fuel Gauge Operation (1/4) |
Affichage du tester |
---|
Fuel Gauge Operation (1/2) |
Affichage du tester |
---|
Fuel Gauge Operation (3/4) |
Affichage du tester |
---|
Fuel Gauge Operation (Full) |
Affichage du tester |
---|
Fuel Gauge Operation (Sender F) |
OK:
L'indication de la jauge de carburant est normale.
MAL | ![]() |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
3. | VERIFIER LES DTC (SYSTEME SFI) |
(a) Vérifier si des DTC relatifs au système SFI sont émis.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME SFI |
|
4. | VERIFIER LES DTC (SYSTEME DE COMMANDE DE STABILITE DU VEHICULE) |
(a) Vérifier si les DTC du système de commande de stabilité du véhicule sont émis.
Chassis > ABS/VSC/TRAC/EPB > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME DE COMMANDE DE STABILITE DU VEHICULE |
|
5. | VERIFIER LE FONCTIONNEMENT DE LA JAUGE DE CARBURANT EN AJOUTANT DU CARBURANT |
(a) Enregistrer de la valeur de la jauge de carburant.
(b) Si l'ensemble de réservoir à carburant est presque plein, vidanger 20 litres (21,1 pte US, 17,6 pte imp.) minimum de carburant. (pas nécessaire si l'ensemble de réservoir à carburant est peu rempli).
(c) Débrancher le câble de la borne négative (-) de la batterie pour réinitialiser la jauge de carburant.
CONSEIL:
S'assurer que le contacteur d'allumage est amené en position OFF avant de débrancher le câble de la borne négative (-) de la borne de la batterie.
(d) Brancher le câble sur la borne négative (-) de la batterie et mettre le contacteur d'allumage en position ON.
(e) Vérifier que la jauge de carburant est réinitialisée.
(f) Conduire le véhicule à une vitesse de 1,8 km/h (1 mi/h) minimum, puis mettre le levier de changement de vitesse en position P et mettre le contacteur d'alimentation en position OFF.
(g) Ajouter au moins 5,0 litres (5,3 pte US, 4,4 pte imp.) de carburant, mettre le contacteur d'allumage en position ON et s'assurer que la valeur de la jauge de carburant augmente proportionnellement à la quantité de carburant ajoutée.
Résultat:
Résultat | Passer au point |
---|---|
La valeur de la jauge de carburant augmente en fonction de la quantité de carburant ajoutée |
A |
La valeur de la jauge de carburant ne change pas, même si le carburant est ajouté |
B |
B | ![]() |
PASSER AU POINT 7 |
|
6. | VERIFIER L'ENSEMBLE DE RESERVOIR A CARBURANT |
CONSEIL:
Vérifier si l'ensemble de réservoir à carburant est déformé, s'il y a des corps étrangers ou si la jauge de carburant est mal posée, car cela pourrait être à l'origine du dysfonctionnement de la jauge de carburant.
(a) Vérifier visuellement l'ensemble de réservoir à carburant pour l'une des anomalies.
(b) Vérifier s'il y a une quantité excessive de corps étrangers dans l'ensemble de réservoir à carburant.
(c) Vérifier les conditions de pose de l'ensemble de réservoir à carburant et de l'ensemble de sonde de niveau de carburant.
Résultat:
Résultat | Passer au point |
---|---|
Normal(e) | A |
L'aspect de l'ensemble de réservoir à carburant ne fonctionne pas normalement |
B |
Il y a une quantité excessive de corps étrangers dans l'ensemble de réservoir à carburant |
C |
L'ensemble de réservoir à carburant ou l'ensemble de sonde de niveau de carburant n'est pas correctement posé |
D |
B | ![]() |
REMPLACER L'ENSEMBLE DE RESERVOIR A CARBURANT |
C | ![]() |
NETTOYER L'INTERIEUR DE L'ENSEMBLE DE RESERVOIR A CARBURANT |
D | ![]() |
REPOSER CORRECTEMENT L'ENSEMBLE DE RESERVOIR A CARBURANT OU L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
|
7. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (FUEL INPUT) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Combination Meter > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Fuel Input | Entrée de carburant |
Min.: 0 L, Max.: 655,34 L |
Réservoir à carburant de 60 L:
Réservoir à carburant de 55 L:
| - |
Affichage du tester |
---|
Fuel Input |
Résultat:
Résultat | Passer au point |
---|---|
Les données de niveau de carburant affichées sur le Techstream sont presque identiques à l'indication de la jauge de carburant |
A |
Les données de niveau de carburant affichées sur le Techstream diffèrent de l'indication de la jauge de carburant |
B |
B | ![]() |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
8. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur R44 d'ensemble de tuyau d'aspiration de carburant avec pompe et jauge.
(b) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R44-1 (FV) - K21-15 (FV) |
En permanence | En dessous de 1 Ω |
R44-3 (FS) - K21-14 (FR) |
En permanence | En dessous de 1 Ω |
R44-2 (FE) - K21-33 (FE) |
En permanence | En dessous de 1 Ω |
R44-1 (FV) ou K21-15 (FV) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
R44-3 (FS) ou K21-14 (FR) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
MAL | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
9. | VERIFIER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
(a) Déposer l'ensemble de sonde de niveau de carburant.
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
(b) Vérifier l'ensemble de sonde de niveau de carburant.
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
MAL | ![]() |
REMPLACER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
|

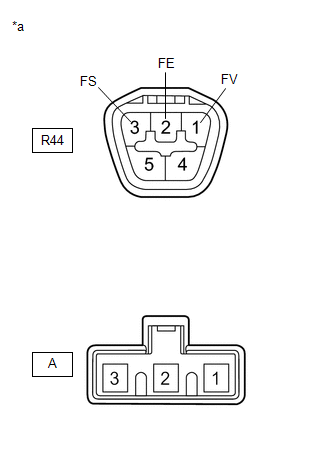

10. | VERIFIER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE |
*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de tuyau d'aspiration de carburant avec pompe et sonde) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R44-1 (FV) - A-3 |
En permanence | En dessous de 1 Ω |
R44-2 (FE) - A-2 |
En permanence | En dessous de 1 Ω |
R44-3 (FS) - A-1 |
En permanence | En dessous de 1 Ω |
R44-1 (FV) - R44-3 (FS) ou A-3 - A-1 |
En permanence | En dessous de 1 Ω |
R44-1(FV) - R44-2(FE) ou A-3 - A-2 |
En permanence | En dessous de 1 Ω |
R44-2(FE) - R44-3(FS) ou A-2 - A-1 |
En permanence | En dessous de 1 Ω |
OK | ![]() |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
MAL | ![]() |
REMPLACER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET JAUGE |
11. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (FUEL GAUGE OPERATION) |
*a | Fonctionnement de la jauge de carburant (niveau E) |
*b | Fonctionnement de la jauge de carburant (vide) |
*c | Fonctionnement de la jauge de carburant (avertissement) |
*d | Fonctionnement de la jauge de carburant (1/4) |
*e | Fonctionnement de la jauge de carburant (1/4) |
*f | Fonctionnement de la jauge de carburant (3/4) |
*g | Fonctionnement de la jauge de carburant (plein) |
*h | Fonctionnement de la jauge de carburant (niveau F) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Combination Meter > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Fuel Gauge Operation (Sender E) |
Jauge de carburant (niveau E) |
OFF ou ON | - |
Fuel Gauge Operation (Empty) |
Jauge de carburant (vide) |
OFF ou ON | - |
Fuel Gauge Operation (Warning) |
Jauge de carburant (avertissement) |
OFF ou ON | - |
Fuel Gauge Operation (1/4) |
Jauge de carburant (1/4) |
OFF ou ON | - |
Fuel Gauge Operation (1/2) |
Jauge de carburant (1/2) |
OFF ou ON | - |
Fuel Gauge Operation (3/4) |
Jauge de carburant (3/4) |
OFF ou ON | - |
Fuel Gauge Operation (Full) |
Jauge de carburant (plein) |
OFF ou ON | - |
Fuel Gauge Operation (Sender F) |
Jauge de carburant (niveau F) |
OFF ou ON | - |
Affichage du tester |
---|
Fuel Gauge Operation (Sender E) |
Affichage du tester |
---|
Fuel Gauge Operation (Empty) |
Affichage du tester |
---|
Fuel Gauge Operation (Warning) |
Affichage du tester |
---|
Fuel Gauge Operation (1/4) |
Affichage du tester |
---|
Fuel Gauge Operation (1/2) |
Affichage du tester |
---|
Fuel Gauge Operation (3/4) |
Affichage du tester |
---|
Fuel Gauge Operation (Full) |
Affichage du tester |
---|
Fuel Gauge Operation (Sender F) |
OK:
L'indication de la jauge de carburant est normale.
MAL | ![]() |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
12. | VERIFIER LES DTC (SYSTEME SFI) |
(a) Vérifier si des DTC relatifs au système SFI sont émis.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME SFI |
|
13. | VERIFIER LES DTC (SYSTEME DE COMMANDE DE STABILITE DU VEHICULE) |
(a) Vérifier si les DTC du système de commande de stabilité du véhicule sont émis.
Chassis > ABS/VSC/TRAC/EPB > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME DE COMMANDE DE STABILITE DU VEHICULE |
|
14. | VERIFIER LES DTC (SYSTEME DE COMPTEURS ET JAUGES) |
(a) S'assurer que les DTC du système des compteurs/des jauges sont émis.
Body Electrical > Combination Meter > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC B150013 n'est pas émis |
A |
Le DTC B150013 est émis |
B |
B | ![]() |
PASSER AU B150013 |
|
15. | VERIFIER LA JAUGE DE CARBURANT |
(a) Débrancher le câble de la borne négative (-) de la batterie pour réinitialiser la jauge de carburant.
CONSEIL:
S'assurer que le contacteur d'allumage est amené en position OFF avant de débrancher le câble de la borne négative (-) de la borne de la batterie.
(b) Brancher le câble sur la borne négative (-) de la batterie et mettre le contacteur d'allumage en position ON.
(c) Vérifier si la valeur de la jauge de carburant correspond à la quantité de carburant restant dans l'ensemble de réservoir à carburant.
Résultat:
Résultat | Passer au point |
---|---|
La valeur de la jauge de carburant correspond à la quantité de carburant restant dans l'ensemble de réservoir à carburant |
A |
La valeur de la jauge de carburant ne correspond pas à la quantité de carburant restant dans l'ensemble de réservoir à carburant |
B |
A | ![]() |
FIN |
B | ![]() |
PASSER AU POINT 7 |
16. | VERIFIER LES DTC (SYSTEME SFI) |
(a) Vérifier si des DTC relatifs au système SFI sont émis.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME SFI |
|
17. | VERIFIER LES DTC (SYSTEME DE COMMANDE DE STABILITE DU VEHICULE) |
(a) Vérifier si les DTC du système de commande de stabilité du véhicule sont émis.
Chassis > ABS/VSC/TRAC/EPB > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME DE COMMANDE DE STABILITE DU VEHICULE |
|
18. | VERIFIER L'ENSEMBLE DE RESERVOIR A CARBURANT |
CONSEIL:
Vérifier si l'ensemble de réservoir à carburant est déformé, s'il y a des corps étrangers ou si la jauge de carburant est mal posée, car cela pourrait être à l'origine du dysfonctionnement de la jauge de carburant.
(a) Vérifier visuellement l'ensemble de réservoir à carburant pour l'une des anomalies.
(b) Vérifier s'il y a une quantité excessive de corps étrangers dans l'ensemble de réservoir à carburant.
(c) Vérifier les conditions de pose de l'ensemble de réservoir à carburant et de l'ensemble de sonde de niveau de carburant.
Résultat:
Résultat | Passer au point |
---|---|
Normal(e) | A |
L'aspect de l'ensemble de réservoir à carburant ne fonctionne pas normalement |
B |
Il y a une quantité excessive de corps étrangers dans l'ensemble de réservoir à carburant |
C |
L'ensemble de réservoir à carburant ou l'ensemble de sonde de niveau de carburant n'est pas correctement posé |
D |
A | ![]() |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
B | ![]() |
REMPLACER L'ENSEMBLE DE RESERVOIR A CARBURANT |
C | ![]() |
NETTOYER L'INTERIEUR DE L'ENSEMBLE DE RESERVOIR A CARBURANT |
D | ![]() |
REPOSER CORRECTEMENT L'ENSEMBLE DE RESERVOIR A CARBURANT OU L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC DESCRIPTION (a) Les données relatives au système de toit ouvrant et les codes de diagnostic (DTC) peuvent être relevés via le connecteur de liaison de données 3 (DLC3) du véhicule. Si le système semble ne pas fonctionner correctement, rechercher les dysfonctionnements é ...
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La p ...
Rechercher un éventuel court-circuit à GND dans la ligne de bus 5
DESCRIPTION Il se peut qu'il y ait un court-circuit entre l'une des lignes de bus CAN et GND lorsqu'aucune résistance n'est détectée entre la borne 15 (CA5H) de l'ECU du portail d'accès central (ECU de portail d'accès au réseau) et la borne 4 (CG) du DLC3, ou la borne 16 (CA5L) de l'ECU du por ...
