Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES

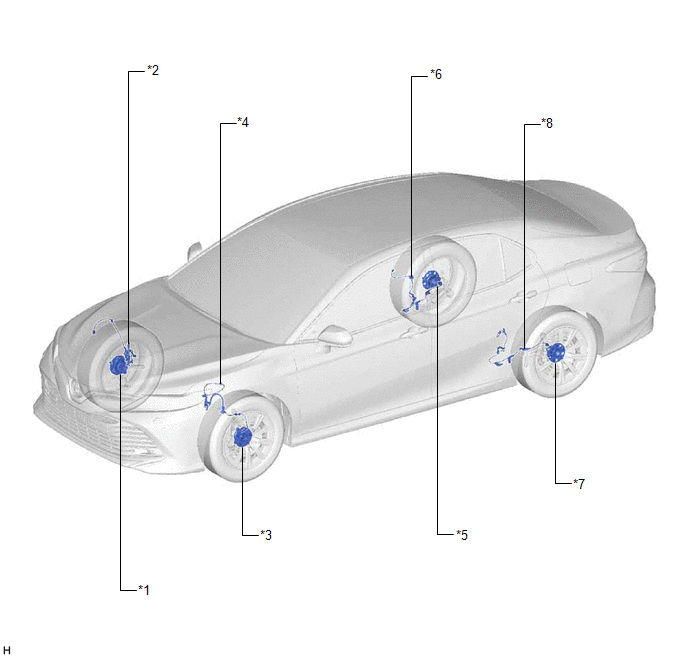

SCHEMA
*1 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT DROIT - ROTOR DE CAPTEUR DE VITESSE AVANT DROIT |
*2 | CAPTEUR DE VITESSE AVANT DROIT |
*3 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT GAUCHE - ROTOR DE CAPTEUR DE VITESSE AVANT GAUCHE |
*4 | CAPTEUR DE VITESSE AVANT GAUCHE |
*5 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - CAPTEUR DE VITESSE ARRIERE DROIT - ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT |
*6 | FIL DU CAPTEUR DE CONTROLE DE DERAPAGE DROIT |
*7 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - CAPTEUR DE VITESSE ARRIERE GAUCHE - ROTOR DE CAPTEUR DE VITESSE ARRIERE GAUCHE |
*8 | CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE GAUCHE |

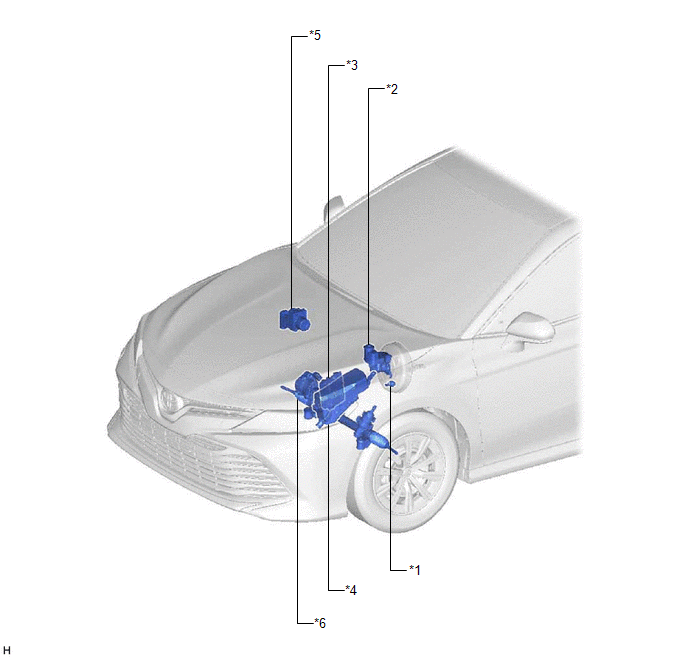

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION |
*2 | ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN - CONTACTEUR DE RAPPEL DE NIVEAU DE LIQUIDE DE FREIN |
*3 | ECM |
*4 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ABS N° 1 - FUSIBLE ABS N° 2 |
*5 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*6 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE - ECU DE DIRECTION ASSISTEE |

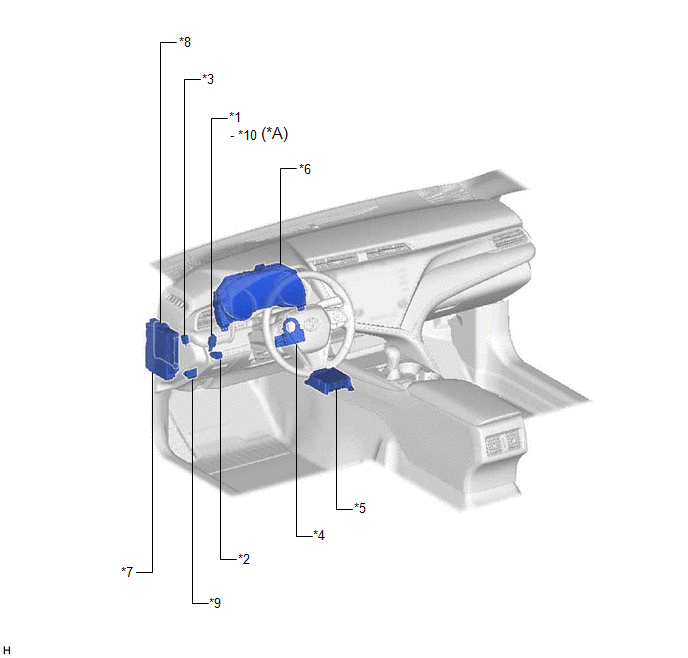

SCHEMA
*A | avec système de sécurité préventive |
- | - |
*1 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*2 | CONTACTEUR VSC OFF |
*3 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
*4 | CAPTEUR D'ANGLE DE BRAQUAGE |
*5 | ENSEMBLE DE CAPTEUR D'AIRBAG - CAPTEUR D'EMBARDEE ET D'ACCELERATION |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN ABS - TEMOIN DE FREIN - ECRAN MULTIFONCTION (COMMANDE DE TRACTION DESACTIVEE) - TEMOIN VSC OFF - TEMOIN DE DERAPAGE |
*7 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 2 - FUSIBLE ECU-DCC N° 1 - FUSIBLE A/BAG-IG2 - FUSIBLE STOP | *8 |
ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*9 | DLC3 |
*10 | RELAIS DE COMMANDE DES FEUX STOP |
