EMPLACEMENT DES PIECES CONSTITUTIVES

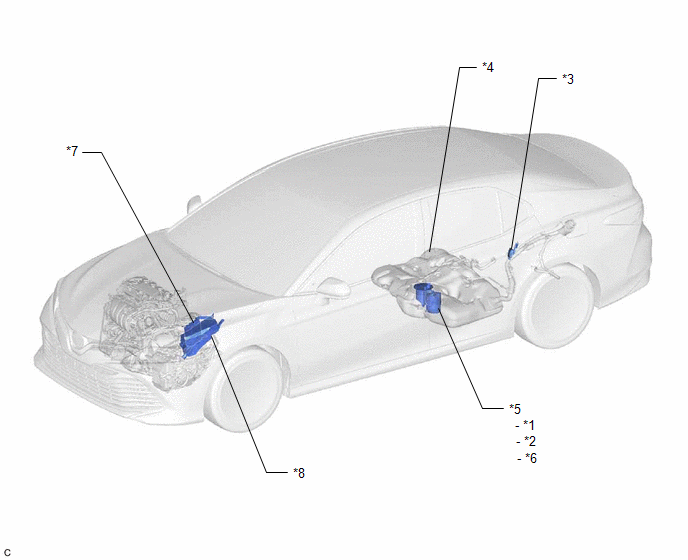

SCHEMA
*1 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*2 | POMPE A CARBURANT (pour basse pression) |
*3 | ECU DE COMMANDE DE POMPE A CARBURANT |
*4 | ENSEMBLE DE RESERVOIR A CARBURANT |
*5 | ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE |
*6 | ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT |
*7 | ECM |
*8 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS EFI MAIN N° 2 - FUSIBLE EFI MAIN N° 2 - FUSIBLE INJ - FUSIBLE FL MAIN |

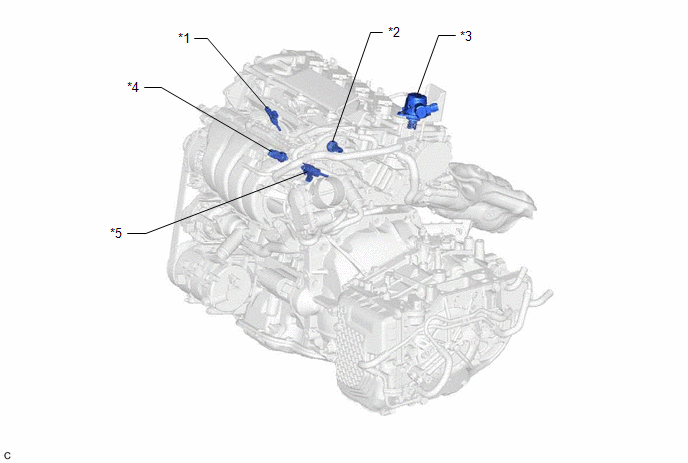

SCHEMA
*1 | ENSEMBLE D'INJECTEUR DE CARBURANT D'ORIFICE |
*2 | CAPTEUR DE PRESSION DE CARBURANT (SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR) (pour basse pression) |
*3 | ENSEMBLE DE POMPE A CARBURANT (haute pression) |
*4 | CAPTEUR DE PRESSION DE CARBURANT (pour haute pression) |
*5 | ENSEMBLE D'INJECTEUR DE CARBURANT DIRECT |
- | - |
Schema Du Systeme
SCHEMA DU SYSTEME FONCTION DE COMMANDE DE RETROVISEUR ELECTRIQUE A DISTANCE
FONCTION DE RETROVISEUR CHAUFFANT
Tableau de communication
Emetteur Récepteur
Signal Méthode de communication
Ensemble de récepteur de radio et d'affichage*1
Ensemble d'amplificateur ...
Circuit d'alimentation électrique du récepteur de radio
DESCRIPTION Il s'agit du circuit d'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de radio et d'affichage. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la ...
Circuit du capteur de température ambiante (B1412)
DESCRIPTION L'ensemble de thermistance est monté à
l'avant de l'ensemble de condenseur de refroidisseur afin de détecter la
température ambiante utilisée pour commander le système de climatisation. Le
capteur est branché sur l'ensemble d'amplificateur de climatisation e ...
