SCHEMA DU SYSTEME
SCHEMA DU FLUX DE CARBURANT
|

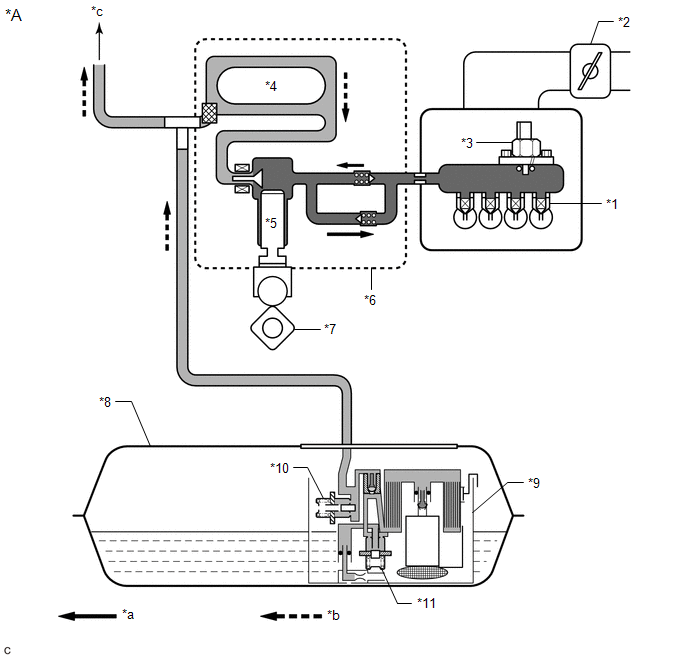

*A | pour injection directe |
- | - |
|
*1 | Ensemble d'injecteur de carburant direct |
*2 | Ensemble de corps de papillon avec moteur |
|
*3 | Capteur de pression de carburant (pour haute pression) |
*4 | Ensemble d'amortisseur de pulsations de pression de carburant |
|
*5 | Piston plongeur |
*6 | Ensemble de pompe à carburant (haute pression) |
|
*7 | Arbre à cames |
*8 | Ensemble de réservoir à carburant |
|
*9 | Ensemble de tuyau d'aspiration de carburant avec pompe et sonde - Ensemble de sonde de niveau de carburant - Pompe à carburant (pour pression faible) |
*10 | Ensemble de soupape principale de carburant (pour haute pression) |
|
*11 | Ensemble de soupape principale de carburant (pour basse pression) |
- | - |
|
*a | Canalisation de carburant haute pression |
*b | Canalisation de carburant basse pression |
|
*c | vers l'ensemble d'injecteur de carburant pour injection multipoint |
- | - |
|

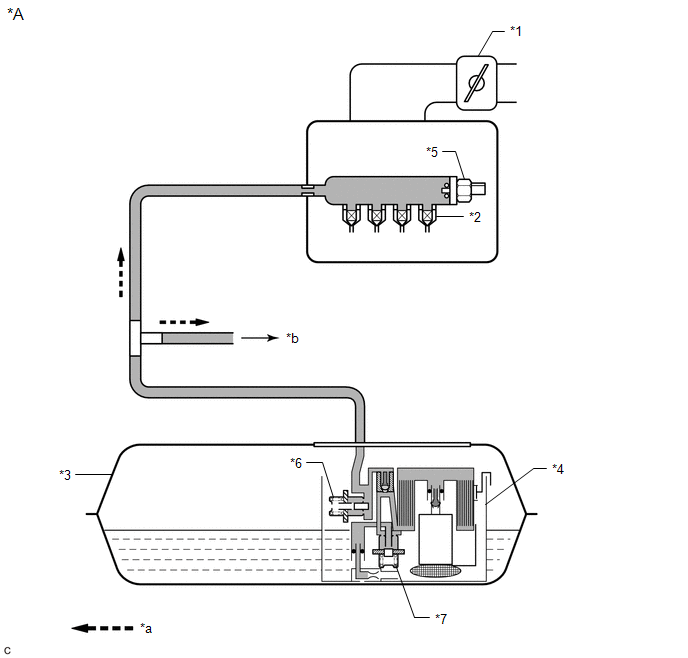

*A | pour injection multipoint |
- | - |
|
*1 | Ensemble de corps de papillon avec moteur |
*2 | Ensemble d'injecteur de carburant d'orifice |
|
*3 | Ensemble de réservoir à carburant |
*4 | Ensemble de tuyau d'aspiration de carburant avec pompe et sonde - Ensemble de sonde de niveau de carburant - Pompe à carburant (pour pression faible) |
|
*5 | Capteur de pression de carburant (sous-ensemble de tuyau d'alimentation en carburant avec capteur) (pour basse pression) |
*6 | Ensemble de soupape principale de carburant (pour haute pression) |
|
*7 | Ensemble de soupape principale de carburant (pour basse pression) |
- | - |
|
*a | Canalisation de carburant basse pression |
*b | Vers l'ensemble de pompe à carburant (haute pression) |

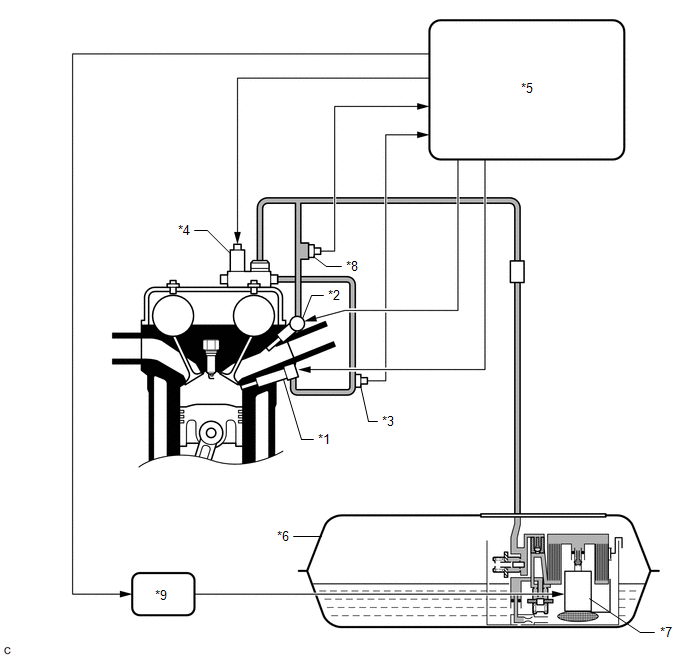

SCHEMA DE COMMANDE ELECTRIQUE
|
*1 | Ensemble d'injecteur de carburant direct |
*2 | Ensemble d'injecteur de carburant d'orifice |
|
*3 | Capteur de pression de carburant (pour haute pression) |
*4 | Ensemble de pompe à carburant (haute pression) |
|
*5 | ECM |
*6 | Ensemble de réservoir à carburant |
|
*7 | Pompe à carburant (pour basse pression) |
*8 | Capteur de pression de carburant (sous-ensemble de tuyau d'alimentation en carburant avec capteur) (pour basse pression) |
|
*9 | ECU de commande de pompe à carburant |
- | - |

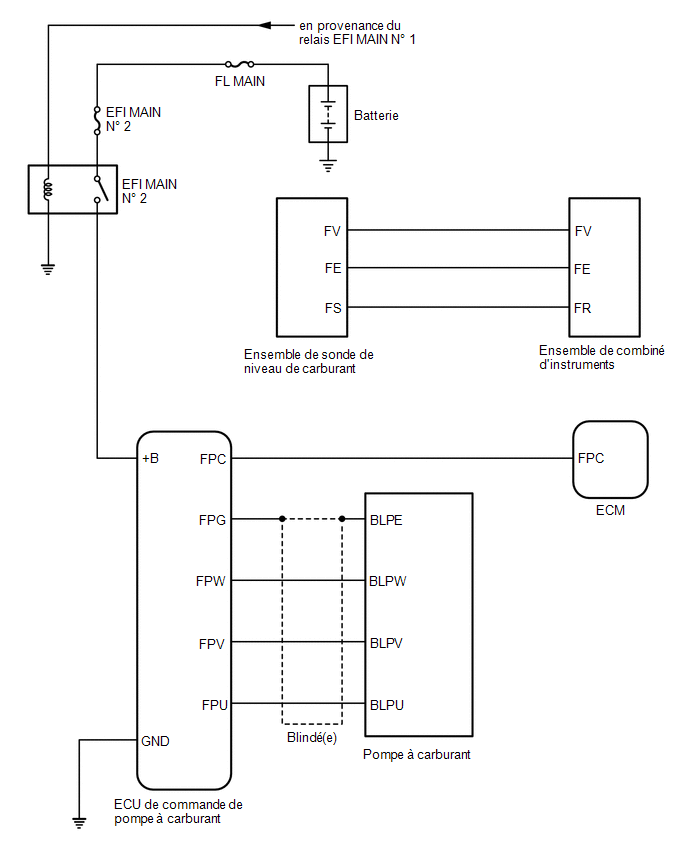

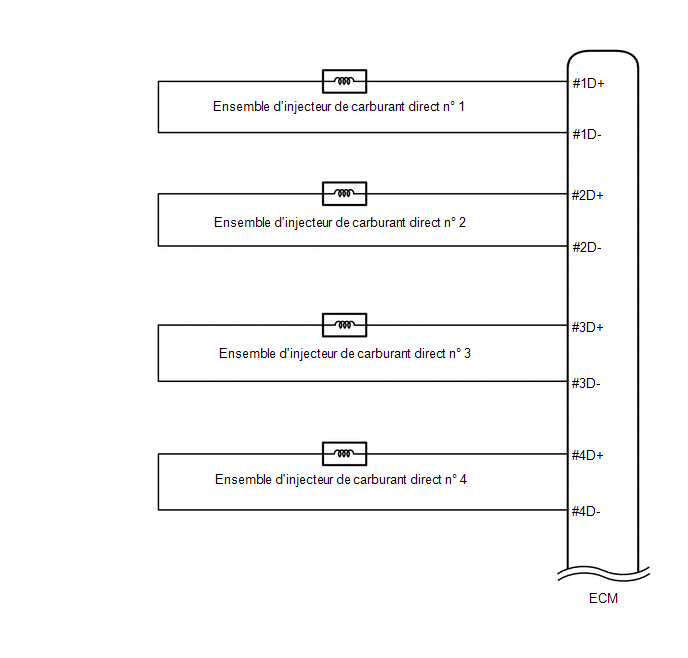

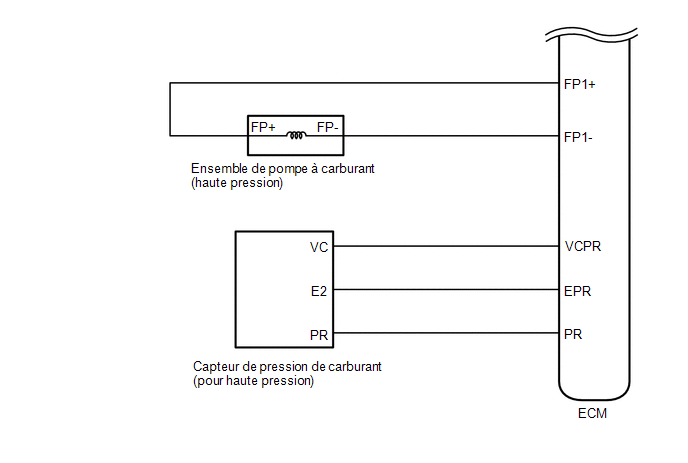

SCHEMA DE CABLAGE DU SYSTEME DE CARBURANT COTE HAUTE PRESSION

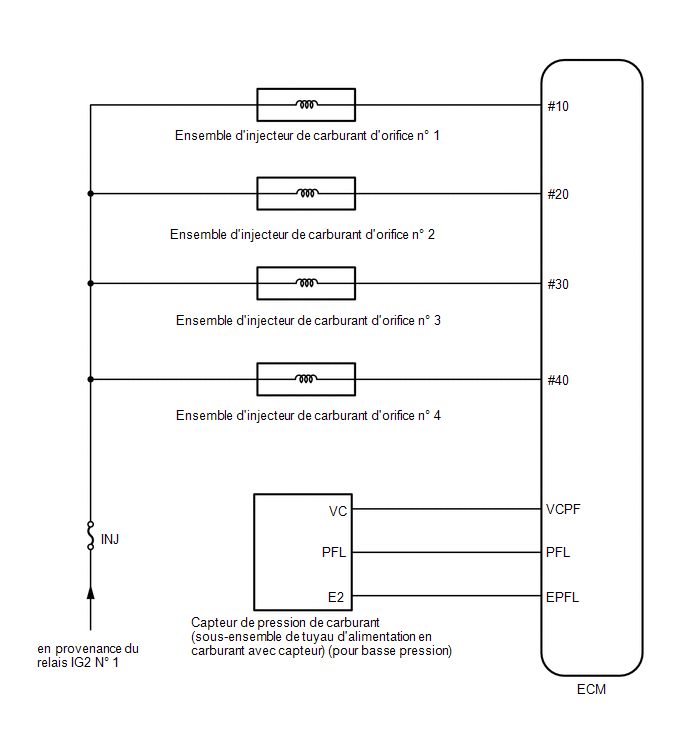

SCHEMA DE CABLAGE DU SYSTEME DE CARBURANT COTE BASSE PRESSION
