EMPLACEMENT DES PIECES CONSTITUTIVES

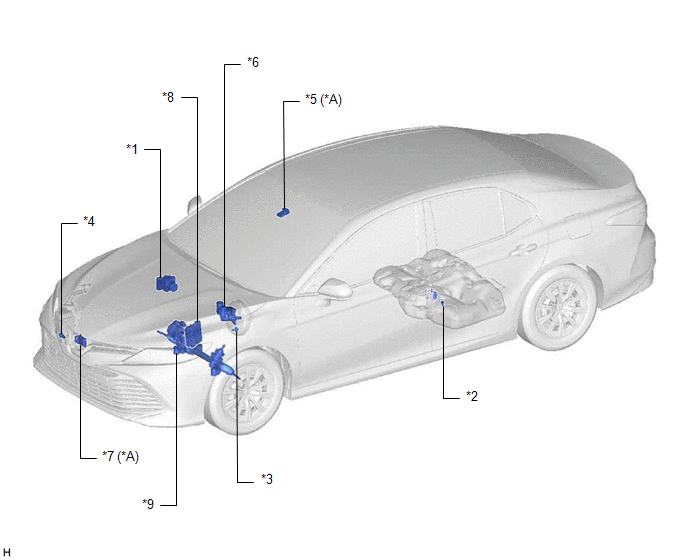

SCHEMA
*A | avec caméra de reconnaissance avant | - |
- |
*1 |
ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*2 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*3 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION |
*4 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
*5 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT | *6 |
CONTACTEUR DE RAPPEL DE NIVEAU DE LIQUIDE DE FREIN (ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN) |
*7 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
*8 | ECM |
*9 | ECU DE DIRECTION ASSISTEE (ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE) |
- | - |

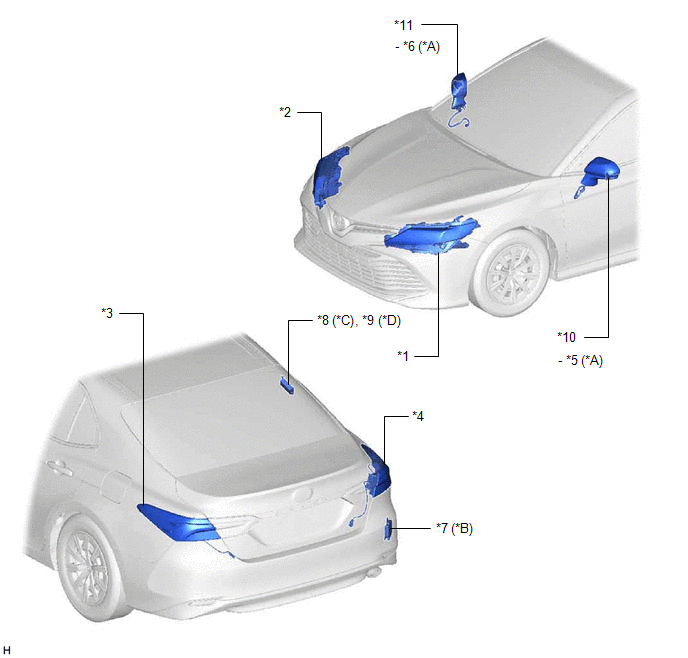

SCHEMA
*A | avec clignotant latéral |
*B | avec système de contrôle d'angle mort |
*C | sans système de clé intelligente | *D |
avec système de clé intelligente |
*1 | ENSEMBLE DE PHARE GAUCHE |
*2 | ENSEMBLE DE PHARE DROIT |
*3 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE | *4 |
ENSEMBLE DE FEU COMBINE ARRIERE DROIT |
*5 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE | *6 |
ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
*7 | CAPTEUR DE CONTROLE D'ANGLE MORT DROIT | *8 |
ENSEMBLE DU RECEPTEUR DE COMMANDE DE PORTE ET DU SYSTEME DE CONTROLE DE LA PRESSION DES PNEUS |
*9 | ENSEMBLE DE CLE ELECTRONIQUE ET DE RECEPTEUR DE SYSTEME DE CONTROLE DE PRESSION DES PNEUS | *10 |
ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE |
*11 | ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
- | - |

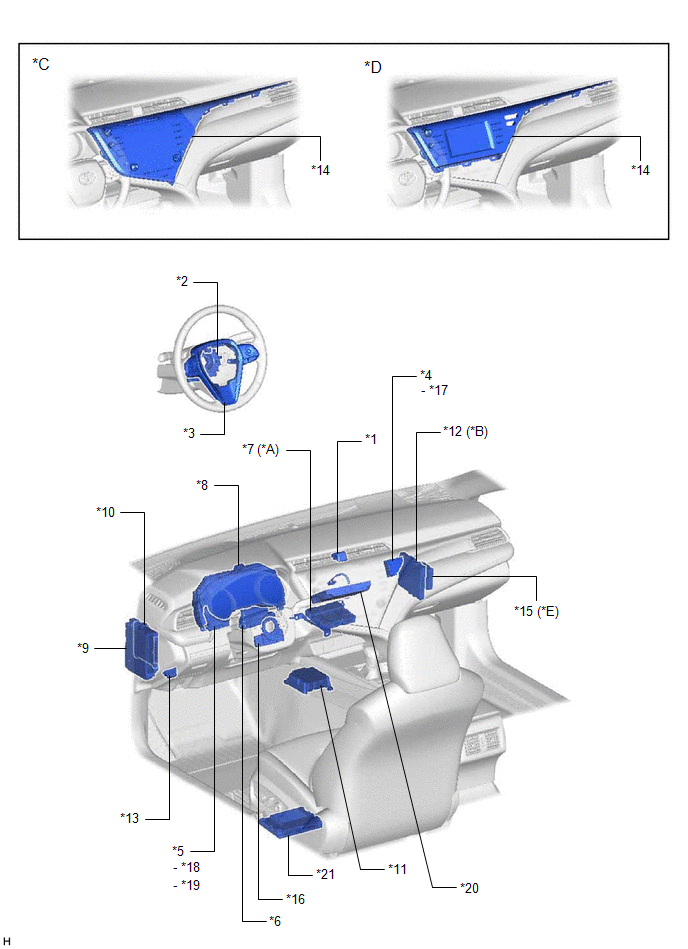

SCHEMA
*A | avec contacteur (SOS) manuel | *B |
avec système de clé intelligente |
*C | pour type d'affichage 8 pouce | *D |
pour type d'affichage 7 pouce |
*E | Avec système de sonar de détection de distance intelligent |
- | - |
*1 | ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE | *2 |
SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*3 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*4 | ENSEMBLE D'INDICATEUR LUMINEUX |
*5 | CONTACTEUR DE COMPTEUR PARTIEL |
*6 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*7 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
*8 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*9 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-DCC N° 2 - FUSIBLE METER-IG2 - FUSIBLE HAZ |
*10 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*11 | ENSEMBLE DE CAPTEUR D'AIRBAG | *12 |
ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*13 | DLC3 |
*14 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*15 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*16 | CAPTEUR D'ANGLE DE BRAQUAGE |
*17 |
TEMOIN DE RAPPEL DE CEINTURE DE SECURITE ARRIERE |
*18 | CONTACTEUR ODO/TRIP |
*19 |
CONTACTEUR DE RHEOSTAT DE COMMANDE D'ECLAIRAGE |
*20 | ECU DE NAVIGATION (avec système de navigation) |
*21 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO (pour 9 haut-parleurs) |
- | - |

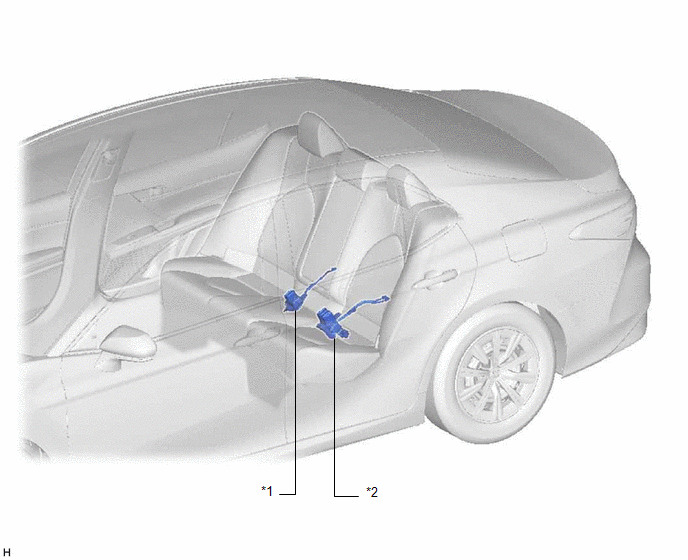

SCHEMA
*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE |
*2 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC CEINTURE CENTRALE GAUCHE |

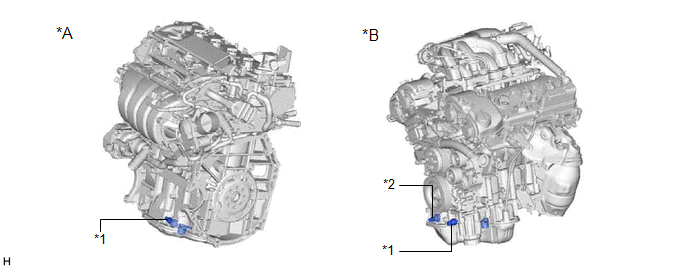

SCHEMA
*A | pour A25A-FKS |
*B | pour 2GR-FKS |
*1 | CAPTEUR DE NIVEAU D'HUILE MOTEUR | *2 |
ENSEMBLE DE CONTACTEUR DE PRESSION D'HUILE MOTEUR |
