EMPLACEMENT DES PIECES CONSTITUTIVES

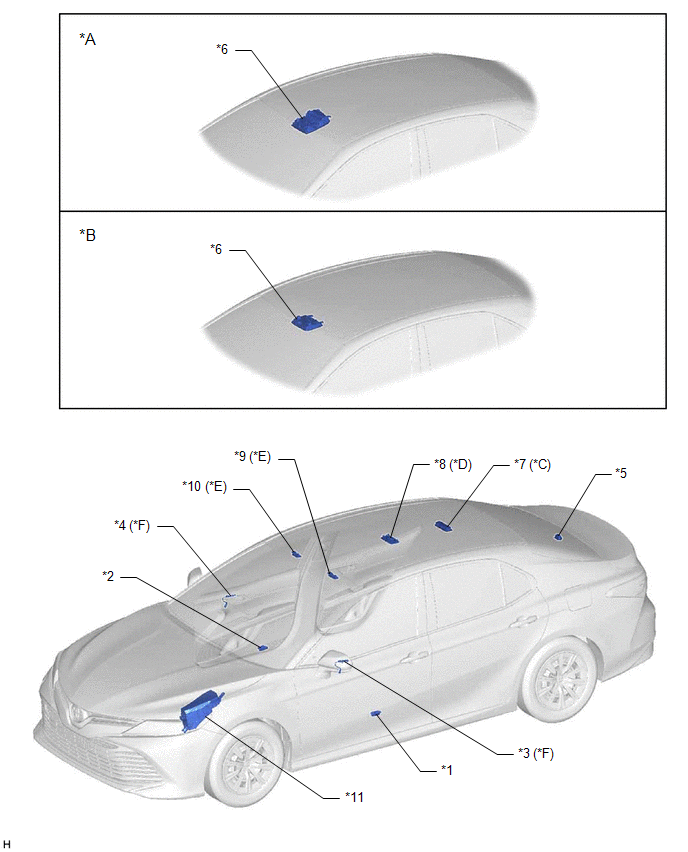

SCHEMA
*A | pour toit normal |
*B | Sauf toit normal |
*C | Avec plafonnier (pour type à diode électroluminescente) |
*D | Avec plafonnier (pour type à ampoule) |
*E | avec éclairage de courtoisie |
*F | Avec éclairage de poignée intérieur |
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL GAUCHE |
*2 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL DROIT |
*3 | ECLAIRAGE DE POIGNEE INTERIEURE GAUCHE (ENSEMBLE D'ECLAIRAGE INTERIEUR GAUCHE N° 1) |
*4 | ECLAIRAGE DE POIGNEE INTERIEURE DROITE (ENSEMBLE D'ECLAIRAGE INTERIEUR DROIT N° 1) |
*5 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
*6 | ECLAIRAGE DE LECTURE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) |
*7 | ENSEMBLE D'ECLAIRAGE LOCAL |
*8 | ENSEMBLE DE PLAFONNIER |
*9 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE GAUCHE |
*10 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE DROIT |
*11 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ALT | - |
- |

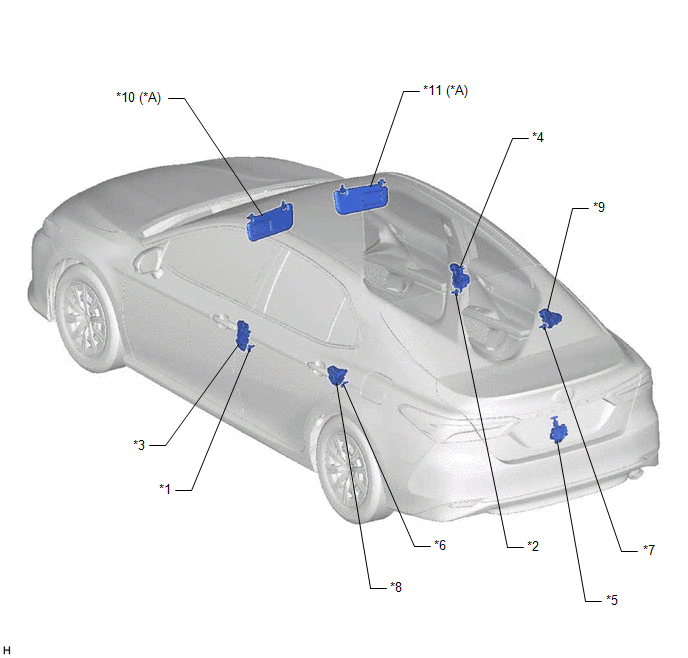

SCHEMA
*A | avec éclairage de courtoisie |
- | - |
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT GAUCHE |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT DROITE |
*3 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
*4 | ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR |
*5 | CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COMPARTIMENT A BAGAGES (ENSEMBLE DE VERROUILLAGE DE PORTE DE COMPARTIMENT A BAGAGES) |
*6 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE GAUCHE |
*7 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE DROITE |
*8 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
*9 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR DROIT |
*10 | ENSEMBLE DE PARE-SOLEIL GAUCHE |
*11 | ENSEMBLE DE PARE-SOLEIL DROIT |
- | - |

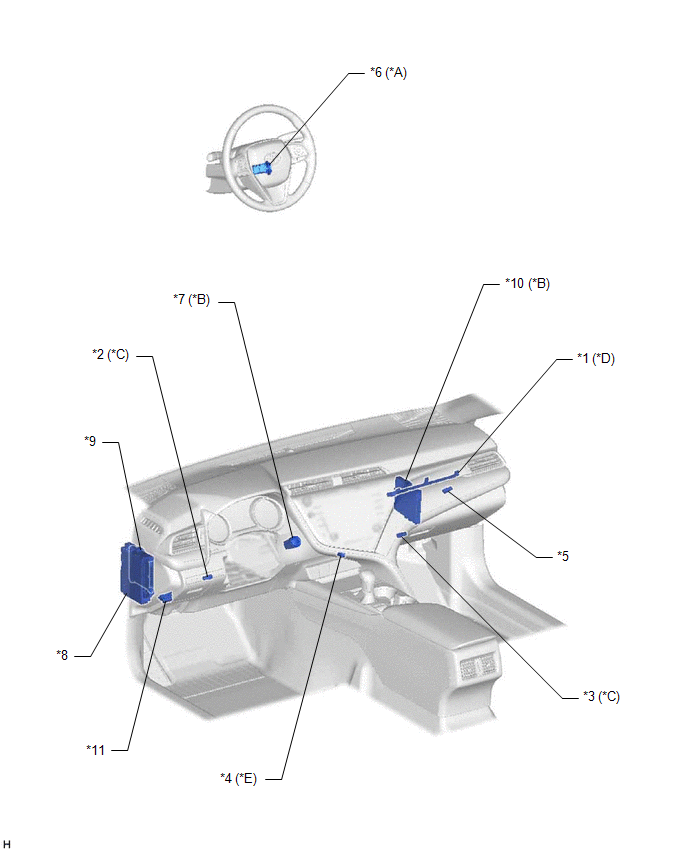

SCHEMA
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
*C | Avec éclairage de plancher |
*D | avec éclairage ambiant de tableau de bord |
*E | avec éclairage de console avant |
- | - |
*1 | ECLAIRAGE AMBIANT DE TABLEAU DE BORD (ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD) |
*2 | ECLAIRAGE DE PLANCHER GAUCHE (ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1) |
*3 | ECLAIRAGE DE PLANCHER DROIT (ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1) |
*4 | ECLAIRAGE DE CONSOLE AVANT (SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2) |
*5 | ENSEMBLE D'ECLAIRAGE DE BOITE A GANTS |
*6 | ECLAIRAGE DE BARILLET DE CONTACT (BOBINE DE CLE A TRANSPONDEUR) |
*7 | CONTACTEUR DU MOTEUR |
*8 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 4 - FUSIBLE DOME - FUSIBLE ECU-DCC N° 2 - RELAIS ACC - RELAIS IG1-N° 1 - RELAIS DE COUPURE DE PLAFONNIER |
*9 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*10 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*11 | DLC3 |
- | - |
