Toyota Camry Manuel de réparation XV50 (2011–2019): Enregistrement
ENREGISTREMENT
PROCEDURE
1.
MISE EN GARDE RELATIVE A LA PROCEDURE D'ENREGISTREMENT
REMARQUE:
- Ne pas exécuter la procédure "Smart Code Reset" (effacement de toutes
les ID de clé) avant d'avoir confirmés et résolus les dysfonctionnements et
les symptômes. En cas d'effacement des ID de toutes les clés sans avoir
confirmé ou résolu les dysfonctionnements, l'enregistrement de la clé ne
pourra pas être effectué, ce qui a peut entraîner un remplacement de pièce
inutile.
- S'assurer que le système de clé intelligente n'a pas été désactivé par
un réglage personnalisé.
2. DESCRIPTION DE L'ENREGISTREMENT DE CODE
CONSEIL:
- L'enregistrement d'un code ID permet d'activer la fonction du système de
clé intelligente, la fonction de verrouillage centralisé des portes à
distance et la fonction antidémarrage.
- L'enregistrement du code est nécessaire quand l'ECU de certification
(ensemble d'ECU de clé intelligente), l'ECU de carrosserie principale (ECU
de carrosserie de réseau multiplex), l'ECU de verrouillage de direction
(ensemble d'actionneur de verrouillage de direction ou de support supérieur)
ou le sous-ensemble d'émetteur de clé électronique sont remplacés par un
élément neuf.

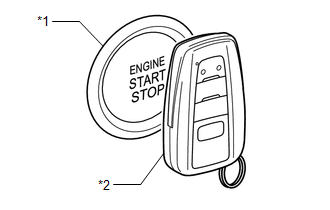

- Ce véhicule ne possède pas de barillet. Par conséquent, tout en
orientant le côté du logo du sous-ensemble d'émetteur de la clé vers le
contacteur du moteur, maintenir l'émetteur à proximité du contacteur du
moteur comme indiqué sur le schéma afin d'enregistrer le sous-ensemble de
l'émetteur de clé électronique.
*1 | Contacteur du moteur |
*2 | Sous-ensemble d'émetteur de clé électronique |
3. PROCEDURES D'ENREGISTREMENT DE CLE LORS DE L'AJOUT OU DU REMPLACEMENT DE
CLE OU LORSQUE LA CLE EST PERDUE
CONSEIL:
- Les procédures décrites ci-dessous requièrent l'utilisation du
Techstream:
- - Enregistrement de l'ID d'une nouvelle clé
- - Enregistrement de l'ID d'une clé supplémentaire
- - Suppression de l'ID d'une clé
- - Suppression de l'ID de toutes les clés
- - Enregistrement de code ID de communication d'ECU
- Un maximum de 7 sous-ensembles d'émetteur de clé électronique peut être
enregistré (celui-ci comprend tous les sous-ensembles d'émetteur de clé
électronique enregistrés au moment de l'achat du véhicule).
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Demande de client / Condition |
Etat de la procédure d'enregistrement |
Procédure | Se reporter
aux points |
Enregistrement d'un
sous-ensemble d'émetteur de clé électronique supplémentaire |
Le client doit apporter au moins 1 sous-ensemble d'émetteur de clé
électronique | 1. Enregistrer les
sous-ensembles d'émetteur de clé électronique supplémentaires si
nécessaire (enregistrement de l'ID d'une clé supplémentaire) |
PROCEDURE "C" |
- Remplacement d'un sous-ensemble d'émetteur de clé électronique
(par ex. en cas de remplacement d'un sous-ensemble d'émetteur de clé
électronique ancien par un élément neuf)
- Désactiver un sous-ensemble d'émetteur de clé électronique perdu
REMARQUE: Si le client apporte au moins 1 sous-ensemble
d'émetteur de clé électronique, il est possible d'effectuer ces
procédures. Cependant, si des sous-ensembles d'émetteur de clé
électronique supplémentaires sont enregistrés avant le réenregistrement
des sous-ensembles d'émetteur de clé électronique du client, les
sous-ensembles d'émetteur de clé électronique du client ne peuvent pas
être réenregistrés et sont désactivés. Par conséquent, si le client
n'apporte pas tous ses sous-ensembles d'émetteur de clé électronique,
veiller à lui expliquer que tous les sous-ensembles d'émetteur de clé
électronique non apportés seront désactivés après l'enregistrement des
sous-ensembles d'émetteur de clé électronique supplémentaires.
CONSEIL: Après la suppression de l'ID du sous-ensemble d'émetteur
de clé électronique, les sous-ensembles d'émetteur de clé électronique
restants qui ne sont pas réenregistrés à ce stade ne peuvent pas être
utilisés. Dès lors, tout de suite après la suppression de l'ID du
sous-ensemble d'émetteur de clé électronique, s'assurer de réenregistrer
tous les sous-ensembles d'émetteur de clé électronique restants
disponibles. | Le client
doit apporter au moins 1 sous-ensemble d'émetteur de clé électronique |
1. A l'aide du sous-ensemble d'émetteur de clé électronique restant,
effacer tous les sous-ensembles d'émetteur de clé électronique
enregistrés, sauf un (suppression de l'ID d'une clé) |
PROCEDURE "D" |
2.
Enregistrer les sous-ensembles d'émetteur de clé électronique
supplémentaires si nécessaire (enregistrement de l'ID d'une clé
supplémentaire) |
PROCEDURE "C" |
Tous les sous-ensembles d'émetteur de clé électronique sont perdus |
- | 1. Réinitialiser tous les
sous-ensembles d'émetteur de clé électronique (suppression de l'ID de
toutes les clés (réinitialisation du code de clé)) |
PROCEDURE "E" |
2.
Enregistrer tous les sous-ensembles d'émetteur de clé électronique
(enregistrement de l'ID d'une nouvelle clé) |
PROCEDURE "A" |
4. PROCEDURES DE
REMPLACEMENT ET D'ENREGISTREMENT DE PIECES
(a) Si une ECU défectueuse est
identifiée par le biais d'une recherche de pannes dans le système de clé
intelligente, utiliser les procédures de remplacement d'ECU et d'enregistrement
du sous-ensemble d'émetteur de clé électronique décrites dans le tableau
ci-dessous.
REMARQUE:
Ne pas utiliser une ECU de carrosserie
principale (ECU de carrosserie de réseau multiplex) et un DCM
(émetteur-récepteur télématique) qui aurait déjà été enregistré sur un autre
véhicule.
CONSEIL:
- Les procédures décrites ci-dessous requièrent l'utilisation du
Techstream:
- - Enregistrement de l'ID d'une nouvelle clé
- - Enregistrement de l'ID d'une clé supplémentaire
- - Suppression de l'ID d'une clé
- - Enregistrement du code de l'ECU
- - Enregistrement de code ID de communication d'ECU
- Un maximum de 7 sous-ensembles d'émetteur de clé électronique peut être
enregistré (celui-ci comprend tous les sous-ensembles d'émetteur de clé
électronique enregistrés au moment de l'achat du véhicule).
- Immédiatement après avoir remplacé l'ECU de certification (ensemble
d'ECU de clé intelligente), l'élément "Number of Registered Codes" du
Techstream doit indiquer "0". Si cet élément n'indique pas "0", il se peut
que l'ECU de certification (ensemble d'ECU de clé intelligente) soit
enregistrée sur un autre véhicule. Une ECU de certification (ensemble d'ECU
de clé intelligente) enregistrée sur un autre véhicule ne peut pas être
utilisée.
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Dysfonctionnement de l'ECU |
Condition | Procédure |
Se reporter aux points |
ECU de certification (ensemble d'ECU de clé intelligente) |
Le client a apporté tous les sous-ensembles d'émetteur de clé
électronique | 1. Remplacer l'ECU de
certification (ensemble d'ECU de clé intelligente) |
- |
2. Réenregistrer tous
les sous-ensembles d'émetteur de clé électronique du client |
PROCEDURE "B" |
3. Enregistrement de l'ID de communication de l'ECU |
PROCEDURE "G" |
4.
Exécuter un enregistrement de démarrage et arrêt de moteur à distance* |
PROCEDURE "I" |
Certains sous-ensembles d'émetteur de clé électronique sont perdus |
Les codes ID des clés peuvent être enregistrés et supprimés |
1. Effacer les codes de clé (suppression de l'ID d'une clé) |
PROCEDURE "D" |
2.
Effectuer la procédure d'enregistrement du sous-ensemble d'émetteur de
clé électronique supplémentaire (enregistrement de l'ID d'une clé
supplémentaire)
CONSEIL:
- Si certains sous-ensembles d'émetteur de clé électronique ne
sont pas enregistrés au cours de l'étape précédente, ils seront
désactivés car ils ne peuvent être enregistrés plus tard.
- L'étape décrite ci-dessus permet de supprimer les informations
sur le sous-ensemble d'émetteur de clé électronique enregistrées
dans l'ECU de certification (ensemble d'ECU de clé intelligente)
pour tous les sous-ensembles d'émetteur de clé électronique que
l'utilisateur n'aurait pas apporté. Si ces informations ne sont pas
supprimées, lorsque l'ECU de certification (ensemble d'ECU de clé
intelligente) est remplacée et que l'enregistrement du sous-ensemble
d'émetteur de clé électronique est effectué, les informations du
sous-ensemble d'émetteur de clé électronique enregistrées dans l'ECU
de certification (ensemble d'ECU de clé intelligente) et celles
enregistrées dans l'ECU de certification (ensemble d'ECU de clé
intelligente) ne correspondront pas et le moteur ne pourra pas être
démarré.
| PROCEDURE "C" |
3. Remplacer l'ECU de certification (ensemble d'ECU de clé
intelligente) | - |
4. Réenregistrer tous les sous-ensembles d'émetteur de clé
électronique | PROCEDURE
"B" |
5.
Enregistrement de l'ID de communication de l'ECU |
PROCEDURE "G" |
6.
Exécuter un enregistrement de démarrage et arrêt de moteur à distance* |
PROCEDURE "I" |
Les codes ID de clé ne peuvent être enregistrés ou effacés |
1. Remplacer l'ECU de certification (ensemble d'ECU de clé
intelligente) | - |
2. Remplacer l'ECU de verrouillage de direction (ensemble
d'actionneur de verrouillage de direction ou de support supérieur) |
- |
3. Réenregistrer tous
les sous-ensembles d'émetteur de clé électronique (enregistrement de
l'ID d'une nouvelle clé) CONSEIL: Si certains
sous-ensembles d'émetteur de clé électronique ne sont pas enregistrés au
cours de l'étape précédente, ils seront désactivés car ils ne peuvent
être enregistrés plus tard. |
PROCEDURE "A" |
4.
Enregistrement de l'ID de communication de l'ECU |
PROCEDURE "G" |
5.
Exécuter un enregistrement de démarrage et arrêt de moteur à distance* |
PROCEDURE "I" |
ECU de certification (ensemble d'ECU de clé intelligente) |
Tous les sous-ensembles d'émetteur de clé électronique sont perdus |
1. Remplacer l'ECU de certification (ensemble d'ECU de clé
intelligente) | - |
2. Remplacer l'ECU de verrouillage de direction (ensemble
d'actionneur de verrouillage de direction ou de support supérieur) |
- |
3. Enregistrer tous
les sous-ensembles d'émetteur de clé électronique (enregistrement de
l'ID d'une nouvelle clé) |
PROCEDURE "A" |
4.
Enregistrement de l'ID de communication de l'ECU |
PROCEDURE "G" |
5.
Exécuter un enregistrement de démarrage et arrêt de moteur à distance* |
PROCEDURE "I" |
ECU de verrouillage de direction (actionneur de verrouillage de
direction ou ensemble de support supérieur) |
Le client a apporté au moins 1 sous-ensemble d'émetteur de clé
électronique | 1. Remplacer l'ECU de
verrouillage de direction (ensemble d'actionneur de verrouillage de
direction ou de support supérieur) |
- |
2. Enregistrer les
codes de reconnaissance dans les ECU (enregistrement de code d'ECU) |
PROCEDURE "F" |
Tous les sous-ensembles d'émetteur de clé électronique sont perdus |
1. Remplacer l'ECU de certification (ensemble d'ECU de clé
intelligente) | - |
2. Remplacer l'ECU de verrouillage de direction (ensemble
d'actionneur de verrouillage de direction ou de support supérieur) |
- |
3. Enregistrer tous
les sous-ensembles d'émetteur de clé électronique (enregistrement de
l'ID d'une nouvelle clé) |
PROCEDURE "A" |
4.
Enregistrement de l'ID de communication de l'ECU |
PROCEDURE "G" |
5. Exécuter un enregistrement de démarrage et arrêt de moteur à
distance* | PROCEDURE "I" |
ECM | Lors du
remplacement de l'ECM par un élément neuf |
Remplacer ECM | - |
Lors du remplacement de l'ECM par un élément utilisé |
1. Remplacer ECM | - |
2. Enregistrement de l'ID de communication de l'ECU |
PROCEDURE "G" |
ECU de carrosserie principale (ECU de carrosserie du réseau
multiplex) |
Utilisation d'un élément neuf | 1.
Remplacer l'ECU de carrosserie principale (ECU de carrosserie de réseau
multiplex). | - |
2. Enregistrer les codes de reconnaissance dans les ECU
(enregistrement de code d'ECU) |
PROCEDURE "F" |
3.
Exécuter un enregistrement de verrouillage et déverrouillage de porte à
distance* | PROCEDURE "H" |
Utilisation d'un élément utilisé |
REMARQUE: Ne pas utiliser une ECU de carrosserie principale (ECU
de carrosserie de réseau multiplex) qui aurait déjà été enregistrée sur
un autre véhicule. | - |
DCM (émetteur-récepteur télématique)* |
Lors du remplacement du DCM (émetteur-récepteur télématique) par un
élément neuf | 1. Remplacer le DCM
(émetteur-récepteur télématique) |
- |
2. Exécuter un
enregistrement de verrouillage et déverrouillage de porte à distance |
PROCEDURE "H" |
3. Exécuter un enregistrement de démarrage et arrêt de moteur à
distance | PROCEDURE "I" |
Lors du remplacement du DCM (émetteur-récepteur télématique) par un
élément déjà utilisé | REMARQUE:
Ne pas utilisé un DCM (émetteur-récepteur télématique) qui a été
enregistré sur un autre véhicule. |
- |
- *: Pour type compatible avec les services de connexion à distance Toyota
Entune
5. ENREGISTREMENT DE LA CLE (PROCEDURE "A")
(a) Enregistrement
de l'ID d'une nouvelle clé :
CONSEIL:
- Si le système de clé intelligente est désactivé, l'enregistrement ne
peut pas être effectué.
Cliquer ici
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Procédé | Procédure |
1. Début de l'enregistrement |
- Préparer tous les nouveaux sous-ensembles d'émetteur de clé
électronique à enregistrer et les placer à l'extérieur du véhicule.
Amener 1 sous-ensemble d'émetteur de clé électronique neuf à
l'intérieur du véhicule.
- Brancher le Techstream sur le DLC3
- Tout en tenant le nouveau sous-ensemble d'émetteur de clé
électronique, mettre le contacteur du moteur en position ON (IG)
CONSEIL:
Le contacteur de moteur ne peut être mis sur ON (IG) plus de 10
fois. Pour poursuivre la procédure d'enregistrement du sous-ensemble
d'émetteur de clé électronique avec le contacteur du moteur en
position OFF, suivre l'une des méthodes suivantes:
- Pendant l'utilisation du Techstream alors que le contacteur
du moteur du véhicule est en position OFF, brancher le
Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil
en position ON et OFF à intervalles de 1,5 seconde maximum
jusqu'à ce que la communication entre le Techstream et le
véhicule commence. Puis sélectionner le type de véhicule en mode
manuel et entrer dans les menus suivants: Body Electrical /
Smart Key. Lors de l'utilisation du Techstream, faire
régulièrement permuter un contacteur d'éclairage d'accueil entre
les positions ON et OFF à intervalles de 1,5 seconde maximum
pour maintenir la communication entre le Techstream et le
véhicule.
- Brancher le Techstream au DLC3 et sélectionner Manuel sur
l'écran du Techstream. Puis sélectionner "Key Code Registration"
sous le code de modèle.
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / Smart Code Registration
|
2. Confirmation du code
de l'ECU |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
CONSEIL: Le mode est automatiquement sélectionné par le
Techstream (mode d'enregistrement d'une nouvelle clé ou mode d'ajout) |
3. Vérification du sous-ensemble d'émetteur de clé électronique non
enregistré* |
- Tout en orientant le côté du logo d'un sous-ensemble d'émetteur
de clé électronique non enregistré vers le contacteur du moteur,
maintenir le sous-ensemble d'émetteur de clé électronique à
proximité du contacteur du moteur.
- Vérifier que l'avertisseur sonore de verrouillage de porte à
distance retentit bien deux fois (bips courts)
- Placer le sous-ensemble d'émetteur de clé électronique pour
lequel ces opérations ont été effectuées à l'extérieur du véhicule.
Puis placer un autre sous-ensemble d'émetteur de clé électronique
neuf pour lequel ces opérations doivent être effectuées à
l'intérieur du véhicule.
|
4. Enregistrement du code
ID |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
5. Fin de
l'enregistrement |
- Terminer l'enregistrement du code ID de la nouvelle clé
|
- *: Répéter cette procédure pour chaque sous-ensemble d'émetteur de clé
électronique qui doit être enregistré dans le véhicule. Effectuer la
procédure pour chaque sous-ensemble d'émetteur de clé électronique dans les
30 secondes. Si la procédure pour un des sous-ensembles d'émetteur de clé
électronique n'est pas terminée dans le délai spécifié, recommencer
l'enregistrement depuis le point 1.
6. ENREGISTREMENT DE LA CLE (PROCEDURE "B")
(a) Enregistrement
de l'ID d'une nouvelle clé :
CONSEIL:
- Si le système de clé intelligente est désactivé, l'enregistrement ne
peut pas être effectué.
Cliquer ici
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Procédé | Procédure |
1. Début de l'enregistrement |
- Préparer tous les sous-ensembles d'émetteur de clé électronique
enregistrés et tous les sous-ensembles d'émetteur de clé
électronique à enregistrer et les placer à l'extérieur du véhicule.
Amener 1 sous-ensemble d'émetteur de clé électronique enregistré à
l'intérieur du véhicule.
- Brancher le Techstream sur le DLC3
- Tout en tenant le sous-ensemble d'émetteur de clé électronique
déjà enregistré, mettre le contacteur du moteur en position ON (IG)
CONSEIL:
Le contacteur de moteur ne peut être mis sur ON (IG) plus de 10
fois. Pour poursuivre la procédure d'enregistrement du sous-ensemble
d'émetteur de clé électronique avec le contacteur du moteur en
position OFF, suivre l'une des méthodes suivantes:
- Pendant l'utilisation du Techstream alors que le contacteur
du moteur du véhicule est en position OFF, brancher le
Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil
en position ON et OFF à intervalles de 1,5 seconde maximum
jusqu'à ce que la communication entre le Techstream et le
véhicule commence. Puis sélectionner le type de véhicule en mode
manuel et entrer dans les menus suivants: Body Electrical /
Smart Key. Lors de l'utilisation du Techstream, faire
régulièrement permuter un contacteur d'éclairage d'accueil entre
les positions ON et OFF à intervalles de 1,5 seconde maximum
pour maintenir la communication entre le Techstream et le
véhicule.
- Brancher le Techstream au DLC3 et sélectionner Manuel sur
l'écran du Techstream. Puis sélectionner "Key Code Registration"
sous le code de modèle.
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / Smart Code Registration
|
2. Confirmation du code
de l'ECU |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
CONSEIL: Le mode est automatiquement sélectionné par le
Techstream (mode d'enregistrement d'une nouvelle clé ou mode d'ajout) |
3. Confirmation de tous les sous-ensembles d'émetteur de clé
électronique enregistrés*1 |
- Tout en orientant le côté logo d'un sous-ensemble d'émetteur de
clé électronique enregistré vers le contacteur du moteur, maintenir
le sous-ensemble d'émetteur de clé électronique à proximité du
contacteur du moteur.
- Vérifier si l'avertisseur sonore de verrouillage de porte à
distance retentit une fois (bip court)
- Placer le sous-ensemble d'émetteur de clé électronique pour
lequel ces opérations ont été effectuées à l'extérieur du véhicule.
Puis placer un autre sous-ensemble d'émetteur de clé électronique
pour lequel ces opérations doivent être effectuées à l'intérieur du
véhicule.
|
4. Confirmation du code
de l'ECU |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
5. Vérification du
sous-ensemble d'émetteur de clé électronique non enregistré*2 |
- Tout en orientant le côté du logo d'un sous-ensemble d'émetteur
de clé électronique non enregistré vers le contacteur du moteur,
maintenir le sous-ensemble d'émetteur de clé électronique à
proximité du contacteur du moteur.
- Vérifier que l'avertisseur sonore de verrouillage de porte à
distance retentit bien deux fois (bips courts)
- Placer le sous-ensemble d'émetteur de clé électronique pour
lequel ces opérations ont été effectuées à l'extérieur du véhicule.
Puis placer un autre sous-ensemble d'émetteur de clé électronique
pour lequel ces opérations doivent être effectuées à l'intérieur du
véhicule
|
6. Enregistrement du code
ID |
- Effectuer l'opération en suivant les indications affichées sur
l'écran du Techstream
|
7. Fin de
l'enregistrement |
- Terminer l'enregistrement du code ID de la nouvelle clé
|
- *1: Répéter cette procédure pour chaque sous-ensemble d'émetteur de clé
électronique enregistrés dans le véhicule. Effectuer la procédure pour
chaque sous-ensemble d'émetteur de clé électronique dans les 30 secondes. Si
la procédure pour un des sous-ensembles d'émetteur de clé électronique n'est
pas terminée dans le délai spécifié, recommencer l'enregistrement depuis le
point 1. Lors de l'exécution de la procédure de confirmation du
sous-ensemble d'émetteur de clé électronique d'un sous-ensemble d'émetteur
de clé électronique, le témoin de sécurité s'allume et reste allumé jusqu'à
ce que tous les sous-ensembles d'émetteur de clé électronique soient
confirmés.
- *2: Répéter la procédure pour chaque clé du véhicule à enregistrer.
Effectuer la procédure en 30 secondes maximum pour chaque clé. Si la
procédure pour un des sous-ensembles d'émetteur de clé électronique n'est
pas terminée dans le délai spécifié, recommencer l'enregistrement depuis le
point 1.
7. ENREGISTREMENT DE LA CLE (PROCEDURE "C")
(a) Enregistrement
de l'ID d'une clé supplémentaire:
REMARQUE:
Si un sous-ensemble
d'émetteur de clé électronique a été enregistré récemment, le message
d'avertissement d'enregistrement d'une nouvelle clé s'affiche sur l'écran
multifonction et ne peut pas être effacé pendant 10 jours.*
Ce message
s'affiche pour informer l'utilisateur qu'un sous-ensemble d'émetteur de clé
électronique a été enregistré et pour empêcher que le véhicule ne soit volé si
l'enregistrement n'a pas été autorisé.
- *: L'affichage du message d'avertissement sera suspendu si l'une des
conditions suivantes est remplie:
- Le message d'avertissement s'est affiché pendant 60 secondes.
- Toutes les portes sont fermées et verrouillées.
- Le contacteur du moteur est passé en position ON (IG).
CONSEIL:
- Si le système de clé intelligente est désactivé, l'enregistrement ne
peut pas être effectué.
Cliquer ici
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Procédé | Procédure |
1. Début de l'enregistrement |
- Préparer tous les sous-ensembles d'émetteur de clé électronique
à enregistrer et les placer à l'extérieur du véhicule. Puis amener 1
sous-ensemble d'émetteur de clé électronique enregistré à
l'intérieur du véhicule.
- Brancher le Techstream sur le DLC3
- Tout en tenant le sous-ensemble d'émetteur de clé électronique
déjà enregistré, mettre le contacteur du moteur en position ON (IG)
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / Smart Code Registration
|
2. Confirmation du
sous-ensemble d'émetteur de clé électronique enregistré*1 |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
- Tout en orientant le côté du logo du sous-ensemble d'émetteur de
clé électronique enregistré vers le contacteur du moteur, maintenir
le sous-ensemble d'émetteur de clé électronique à proximité du
contacteur du moteur.
- Vérifier si l'avertisseur sonore de verrouillage de porte à
distance retentit une fois (bip court)
|
3. Confirmation du code
de l'ECU |
- Effectuer l'opération en suivant les indications affichées sur
l'écran du Techstream
|
4. Vérification du
sous-ensemble d'émetteur de clé électronique non enregistré*2 |
- Tout en orientant le côté du logo d'un sous-ensemble d'émetteur
de clé électronique non enregistré vers le contacteur du moteur,
maintenir le sous-ensemble d'émetteur de clé électronique à
proximité du contacteur du moteur.
- Vérifier que l'avertisseur sonore de verrouillage de porte à
distance retentit bien deux fois (bips courts)
|
5. Enregistrement du code
ID |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
6. Fin de
l'enregistrement |
- Terminer l'enregistrement du code ID de clé
|
- *1: Suivre cette procédure pour l'un des sous-ensembles d'émetteur de
clé électronique déjà enregistré dans le véhicule. Exécuter la procédure en
30 secondes. Si la procédure n'est pas terminée dans le délai spécifié,
recommencer l'enregistrement depuis le point 1.
- *2: Répéter cette procédure pour chaque sous-ensemble d'émetteur de clé
électronique qui doit être enregistré dans le véhicule. Effectuer la
procédure pour chaque sous-ensemble d'émetteur de clé électronique dans les
30 secondes. Si la procédure pour un des sous-ensembles d'émetteur de clé
électronique n'est pas terminée dans le délai spécifié, recommencer
l'enregistrement depuis le point 1.
8. ENREGISTREMENT DE LA CLE (PROCEDURE "D")
(a) Suppression d'un
ID de clé :
REMARQUE:
Veiller à ne pas effacer tous les codes de
clé enregistrés sauf un sous-ensemble d'émetteur de clé électronique (pour type
à carte) lorsque le système de clé intelligente est désactivé. Ainsi, le système
de clé intelligente ne peut être ramené à sa position d'origine à l'aide de
l'opération de désactivation. De plus, la fonction de commutation de
déverrouillage à l'ouverture ne peut pas être utilisée. Cependant, supprimer
tous les codes de clé enregistrés sauf un sous-ensemble d'émetteur de clé
électronique (pour type à carte) ne posera pas de problèmes en cas
d'enregistrement d'autres sous-ensembles d'émetteur de clé électronique (pour
type standard).
CONSEIL:
- Si le système de clé intelligente est désactivé, l'enregistrement ne
peut pas être effectué.
Cliquer ici
- Cette procédure supprime tous les codes de clé enregistrés sauf un code
de sous-ensemble d'émetteur de clé électronique principale.
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Procédé | Procédure |
1. Début de l'effacement |
- Brancher le Techstream sur le DLC3
- Tout en tenant le sous-ensemble d'émetteur de clé électronique
déjà enregistré, mettre le contacteur du moteur en position ON (IG)
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / Smart Code Erasure
|
2. Confirmation d'un
sous-ensemble d'émetteur de clé électronique enregistré* |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
- Tout en orientant le côté logo de l'émetteur enregistré vers le
contacteur du moteur, maintenir le sous-ensemble d'émetteur de clé
électronique près du contacteur du moteur.
- Vérifier si l'avertisseur sonore de verrouillage de porte à
distance retentit une fois (bip court)
CONSEIL:
Le témoin de sécurité s'allume.
|
3. Confirmation du code
de l'ECU |
|
4. Effacement du code ID |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
5. Fin de l'effacement |
- Terminer l'effacement du code ID de la clé
|
- *: Suivre cette procédure pour l'un des sous-ensembles d'émetteur de clé
électronique déjà enregistré dans le véhicule. Exécuter la procédure en 30
secondes. Si la procédure n'est pas terminée dans le délai spécifié,
recommencer l'effacement depuis le point 1.
9. ENREGISTREMENT DE LA CLE (PROCEDURE "E")
(a) Suppression de
l'ID de toutes les clés:
CONSEIL:
- Si le système de clé intelligente est désactivé, l'enregistrement ne
peut pas être effectué.
Cliquer ici
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
- Si tous les sous-ensembles d'émetteur de clé électronique ont été
perdus, brancher le Techstream sur le DLC3 et passer un contacteur
d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde
maximum jusqu'à ce que la communication entre le Techstream et le véhicule
commence. Puis sélectionner le type de véhicule en mode manuel et entrer
dans les menus suivants: Body Electrical / Smart Key.
Procédé | Procédure |
1. Début de l'effacement |
- Brancher le Techstream sur le DLC3
- Tout en tenant le sous-ensemble d'émetteur de clé électronique
enregistré, mettre le contacteur du moteur en position ON (IG)
- Activer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / Smart Code Reset
- Relever la valeur indiquée pour "Seed Number", transmise par TIS
sur l'écran du Techstream
- Entrer le "Pass-Code Number" transmis par TIS selon l'écran du
Techstream.
|
2. Confirmation du code
de l'ECU |
- Effectuer l'opération en suivant les indications affichées sur
l'écran du Techstream
|
3. Effacement du code ID |
- Effectuer l'opération en suivant les indications affichées sur
l'écran du Techstream
- Attendre 15 minutes
|
4. Fin de l'effacement |
- Terminer l'effacement du code ID de la clé
|
10. ENREGISTREMENT DE LA CLE
(PROCEDURE "F")
(a) Enregistrement du code de l'ECU:
CONSEIL:
- Si le système de clé intelligente est désactivé, l'enregistrement ne
peut pas être effectué.
Cliquer ici
- Dans le tableau ci-dessous, les nombres de la colonne "Procédure" (1, 2,
3, etc.) indiquent les numéros des étapes. Effectuer les étapes dans l'ordre
numérique.
Procédé | Procédure |
1. Début de l'enregistrement |
- Brancher le Techstream sur le DLC3
- Tout en tenant le sous-ensemble d'émetteur de clé électronique
déjà enregistré, mettre le contacteur du moteur en position ON (IG)
CONSEIL:
Le contacteur de moteur ne peut être mis sur ON (IG) plus de 10
fois. Pour poursuivre la procédure d'enregistrement du sous-ensemble
d'émetteur de clé électronique avec le contacteur du moteur en
position OFF, suivre l'une des méthodes suivantes:
- Pendant l'utilisation du Techstream alors que le contacteur
du moteur du véhicule est en position OFF, brancher le
Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil
en position ON et OFF à intervalles de 1,5 seconde maximum
jusqu'à ce que la communication entre le Techstream et le
véhicule commence. Puis sélectionner le type de véhicule en mode
manuel et entrer dans les menus suivants: Body Electrical /
Smart Key. Lors de l'utilisation du Techstream, faire
régulièrement permuter un contacteur d'éclairage d'accueil entre
les positions ON et OFF à intervalles de 1,5 seconde maximum
pour maintenir la communication entre le Techstream et le
véhicule.
- Brancher le Techstream au DLC3 et sélectionner Manuel sur
l'écran du Techstream. Puis sélectionner "Key Code Registration"
sous le code de modèle.
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / ECU Communication ID Registration / ID code box and
Steering Lock
|
2. Confirmation d'un
sous-ensemble d'émetteur de clé électronique enregistré* |
- Tout en orientant le côté du logo du sous-ensemble d'émetteur de
clé électronique enregistré vers le contacteur du moteur, maintenir
le sous-ensemble d'émetteur de clé électronique à proximité du
contacteur du moteur.
- Vérifier si l'avertisseur sonore de verrouillage de porte à
distance retentit une fois (bip court)
|
3. Effacement du code ECU |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
4. Fin de
l'enregistrement |
- Terminer l'enregistrement du code de l'ECU
|
- *: Suivre cette procédure pour l'un des sous-ensembles d'émetteur de clé
électronique déjà enregistré dans le véhicule. Exécuter la procédure en 30
secondes. Si la procédure n'est pas terminée dans le délai spécifié,
recommencer l'enregistrement depuis le point 1.
- Si d'autres dispositifs électroniques pouvant entraîner des
interférences d'ondes, tels que des téléphones mobiles, ordinateurs,
lecteurs de musique portables, autres émetteurs de clé électronique, etc.,
sont placés à proximité du siège du conducteur, les éteindre ou les éloigner
du siège du conducteur.
11. ENREGISTREMENT DE LA CLE (PROCEDURE "G")
SST: 09843-18040
(a) Enregistrement du code ID de communication d'ECU:
REMARQUE:
(1) A l'aide du SST,

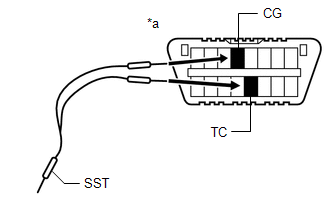

brancher les bornes 13 (TC) et 4 (CG) du DLC3. CONSEIL: Le
témoin de sécurité clignote. | |
(2) Mettre le contacteur du moteur en position ON (IG) (ne pas faire démarrer
le moteur) et le laisser ainsi pendant 30 minutes.
CONSEIL:
Le
témoin de sécurité s'éteint.
(3) Mettre le contacteur du moteur en
position OFF et débrancher les bornes 13 (TC) et 4 (CG).
(4) Mettre le
contacteur du moteur en position ON (IG).*
(5) Vérifier si le moteur
démarre et tourne pendant plus de 3 secondes.*
REMARQUE:
*:
N'ouvrir ni fermer aucune porte. Si une des portes est ouverte puis fermée,
recommencer l'enregistrement à partir de la procédure 4.
12.
ENREGISTREMENT DE VERROUILLAGE ET DEVERROUILLAGE A DISTANCE (PROCEDURE "H")
Procédé | Procédure |
1. Début de l'enregistrement |
- Brancher le Techstream sur le DLC3
- Mettre le contacteur du moteur en position ON (IG)
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Main Body /
Utility / Remote Door Lock Setting
|
2. Enregistrement de
verrouillage et déverrouillage de porte à distance |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
3. Fin de
l'enregistrement |
- Terminer un enregistrement de verrouillage et déverrouillage de
porte à distance
|
13. ENREGISTREMENT DE DEMARRAGE ET
ARRET DE MOTEUR A DISTANCE (PROCEDURE "I")
Procédé | Procédure |
1. Début de l'enregistrement |
- Brancher le Techstream sur le DLC3
- Mettre le contacteur du moteur en position ON (IG)
- Allumer le Techstream
- Sélectionner les menus suivants: Body Electrical / Smart Key /
Utility / ECU Communication ID Registration / ID code box and
Steering Lock
|
2. Enregistrement de
démarrage et arrêt de moteur à distance |
- Effectuer les opérations en suivant les indications affichées
sur l'écran du Techstream
|
3. Fin de
l'enregistrement |
- Terminer un enregistrement de démarrage et arrêt de moteur à
distance
|
VERIFICATION DU FONCTIONNEMENT VERIFIER LES
PARAMETRES DE PERSONNALISATION (a) L'opération de vérification ci-dessous
présuppose que le véhicule n'est pas personnalisé à l'origine. Cliquer
ici VERIFIER LA FONCTION DE
DEMARRAGE ...
PARAMETRES PERSONNALISABLES PERSONNALISER LE SYSTEME
DE CLE INTELLIGENTE (pour fonction de démarrage)
REMARQUE:
Lorsque le client demande la modification d'une fonction, s'assurer en
premier lieu que cette fonction peut être personnal ...
D'autres materiaux:
Mode d'arrêt de communication du capteur d'angle de braquage
DESCRIPTION
Objet de la détection
Symptôme Organe incriminé
Mode d'arrêt de communication du capteur d'angle de braquage
Une ou plusieurs des conditions suivantes sont remplies:
L'arrêt de la communication pour "Spiral câble (Steering Angle Sensor)" s' ...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE: Lors du débranchement du câble de la borne négative (-) de la batterie, initialiser les systèmes suivants une fois le câble rebranché.
Nom du système Cf. pro ...
Système de freinage (P157800)
DESCRIPTION Ce DTC est enregistré lorsque le système de commande de stabilité du véhicule présente un problème. Vérifier le système de commande de stabilité du véhicule lorsque le DTC P157800 est enregistré.
N° de DTC Objet de la détection
Condition de détection du DTC
...
