Toyota Camry Manuel de réparation XV50 (2011–2019): Essais Du Systeme Mecanique
ESSAIS DU SYSTEME MECANIQUE
ESSAI DE REGIME DE CALAGE
ATTENTION:

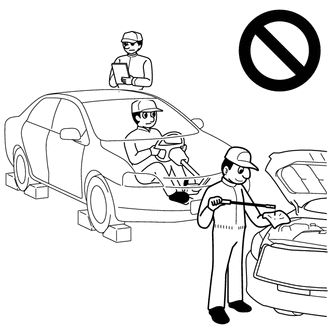

- Ne pas effectuer de test de calage en présence d'un individu ou d'objets se trouvant à proximité du véhicule.
- Le véhicule risque de se déplacer brusquement, ce qui peut se traduire par un accident grave.

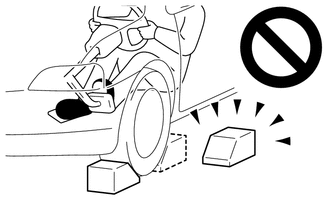

- Ne pas effectuer de test de calage si une cale de roue n'est pas en bonne position.
- Le véhicule risque de se déplacer brusquement, ce qui peut se traduire par un accident grave.

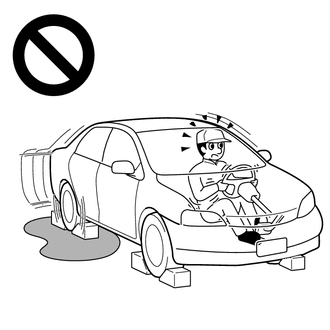

- Ne pas effectuer le test de calage sur une surface glissante ou à faible frottement qui pourrait faire patiner les roues.
- Le véhicule risque de se déplacer brusquement, ce qui peut se traduire par un accident grave.
REMARQUE:
- Ne pas effectuer l'essai de régime de calage pendant plus de 5 secondes.
- Lors de la réalisation du test de régime de calage à plusieurs reprises, attendre 15 secondes minimum entre les tests.
- Effectuer cet essai avec le liquide ATF (liquide de boîte-pont automatique) à la température normale de fonctionnement: 50 à 80°C (122 à 176°F)
- Effectuer ce test avec la fonction AUTO (fonction associée au changement de vitesse) du système électronique de frein de stationnement en position OFF.
CONSEIL:
Cet essai consiste à vérifier les performances globales du moteur et de la boîte-pont.
(a) Brancher le Techstream sur le DLC3.
(b) Faire rouler le véhicule jusqu'à ce que la température du liquide de boîte-pont atteigne 50 à 80°C (122 à 176°F).
(c) Laisser le moteur tourner au ralenti, climatisation et phares éteints.
(d) Caler les 4 roues.
(e) Mettre le frein de stationnement et maintenir fermement la pédale de frein enfoncée avec le pied gauche.
CONSEIL:
Lorsque le témoin de frein de stationnement (rouge) est allumé une fois que le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) a été tiré vers le côté verrouillage, la quantité maximum de force de freinage est appliquée si le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) est tiré une nouvelle fois vers le côté verrouillage.
(f) Placer le levier de changement de vitesse en position D.
(g) Enfoncer le plus possible la pédale d'accélérateur avec le pied droit.
(h) Relever le régime moteur (régime de calage) et relâcher immédiatement la pédale d'accélérateur.
Valeur standard:
Régime de calage | |
---|---|
2 370 tr/min |
+ 200 tr/min |
- 300 tr/min |
Résultat de l'essai | Cause possible |
---|---|
Le régime de calage est inférieur à la valeur standard |
CONSEIL: Si la valeur est inférieure à la valeur prescrite de 600 tr/min minimum, l'ensemble de convertisseur de couple peut présenter un dysfonctionnement. |
Le régime de calage est supérieur à la valeur standard |
|
ESSAI DE RETARD DE CHANGEMENT DE VITESSE
REMARQUE:
Effectuer ce test avec la fonction AUTO (fonction associée au changement de vitesse) du système électronique de frein de stationnement en position OFF.
CONSEIL:
Lorsque le levier de changement de vitesse est déplacé alors que le moteur tourne au ralenti, un certain décalage ou retard se produit avant que le choc ne soit ressenti. Cela permet de vérifier l'état de l'embrayage et du frein.
(a) Brancher le Techstream sur le DLC3.
(b) Faire rouler le véhicule jusqu'à ce que la température du liquide de boîte-pont atteigne 50 à 80°C (122 à 176°F).
(c) Laisser le moteur tourner au ralenti, climatisation éteinte.
(d) Mettre le frein de stationnement et maintenir fermement la pédale de frein enfoncée.
CONSEIL:
Lorsque le témoin de frein de stationnement (rouge) est allumé une fois que le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) a été tiré vers le côté verrouillage, la quantité maximum de force de freinage est appliquée si le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) est tiré une nouvelle fois vers le côté verrouillage.
(e) Vérifier le retard du passage en position D.
(1) Placer le levier de changement de vitesse sur N et attendre 1 minute.
(2) Placer le levier de changement de vitesse en position D et mesurer le temps écoulé jusqu'à ce que le choc soit ressenti.
(3) Répéter 3 fois les 2 étapes indiquées ci-dessus et calculer le délai moyen pour effectuer les 3 tests.
Valeur standard:
Le retard de passage en position D est inférieur à 1,5 seconde
(f) Vérifier le retard du passage en position R.
(1) Placer le levier de changement de vitesse sur N et attendre 1 minute.
(2) Placer le levier de changement de vitesse en position R et mesurer le temps écoulé jusqu'à ce que le choc soit ressenti.
(3) Répéter 3 fois les 2 étapes indiquées ci-dessus et calculer le délai moyen pour effectuer les 3 tests.
Valeur standard:
Le retard de passage en position R est inférieur à 1,5 seconde
Evaluation
Résultat de l'essai | Cause possible |
---|---|
Le retard de passage en position D est supérieur à la valeur standard |
|
Le retard de passage en position R est supérieur à la valeur standard |
|
