Toyota Camry Manuel de réparation XV50 (2011–2019): Impossible de passer en mode d'enregistrement automatique du code d'identification
DESCRIPTION
Lorsque "Change Wheel" est sélectionné sur l'écran multifonction et que le contacteur "OK" (ensemble de contacteur au volant) est enfoncé et maintenu enfoncé, le système passe en mode d'enregistrement de l'ID et le témoin de faible pression des pneus clignote 3 fois.
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) reçoit des signaux en provenance de l'ensemble de combiné d'instruments via la ligne de communication CAN.

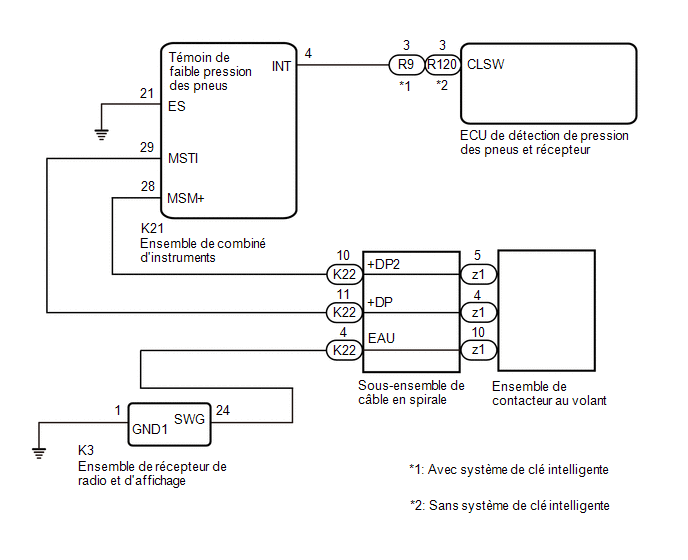

SCHEMA DE CABLAGE
PROCEDURE
1. | VERIFICATION DU MODE TEST (VERIFICATION DE CONTACTEUR DE REINITIALISATION DE FAIBLE PRESSION DES PNEUS [DTC C2198/98]) |
(a) Effectuer la procédure en mode test (vérification de contacteur de réinitialisation de faible pression des pneus (DTC C2198/98)).
Cliquer ici
SUIVANT |
PASSER AU DTC C2198/98 |
