INITIALISATION
INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE (TOUTES LES PORTES)
REMARQUE:
Cliquer ici
Cliquer ici
CONSEIL:
En cas de remplacement de la batterie, il n'est pas nécessaire d'initialiser les ensembles de moteur de lève-vitre électrique.
(a) Effectuer l'initialisation conformément au tableau ci-dessous.
Position de vitre électrique |
Passer au point |
---|---|
Méthode d'initialisation quand un ensemble de moteur de lève-vitre électrique a été remplacé par un élément neuf. |
Procédure A |
CONSEIL: Suivre cette procédure lorsque l'ensemble de moteur de lève-vitre électrique doit être réutilisé. |
Procédure B |
Méthode d'initialisation à utiliser lorsque la vitre électrique fonctionne en sens inverse de manière inattendue à cause d'un changement de la résistance au glissement après un réglage du raccord |
Procédure C |

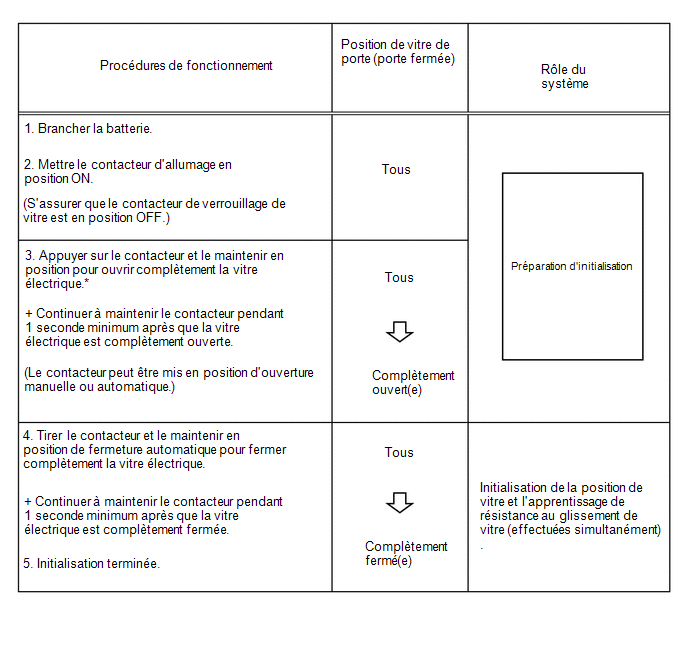

(b) Procédure A
(1) Effectuer l'initialisation de la position de la vitre (complètement fermée, complètement ouverte) et l'apprentissage de la résistance au glissement.
CONSEIL:
*: Même si la vitre de porte est en position d'ouverture complète avant d'effectuer l'étape 3, Appuyer sur le contacteur et le maintenir en position pendant au moins 1 seconde.

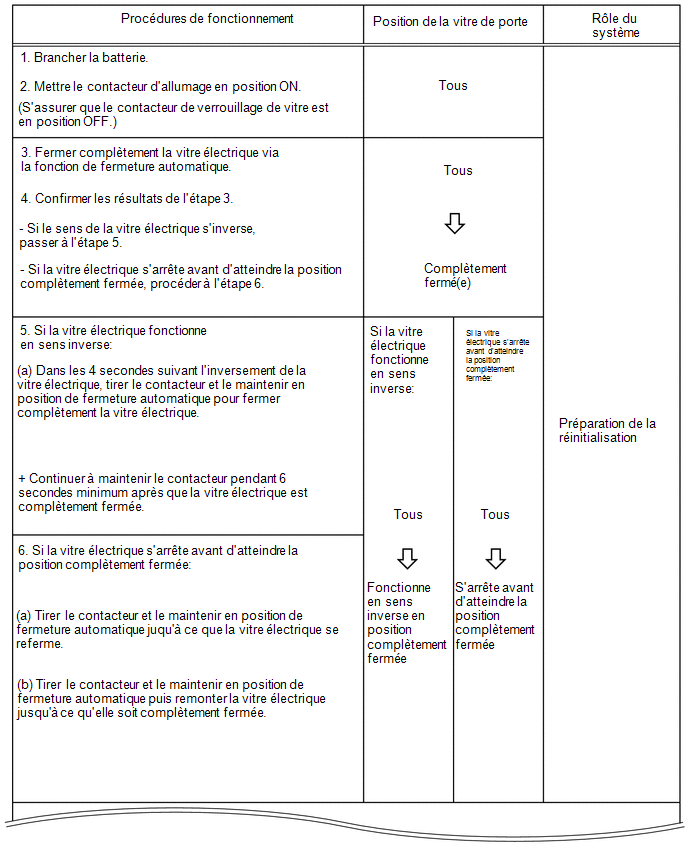

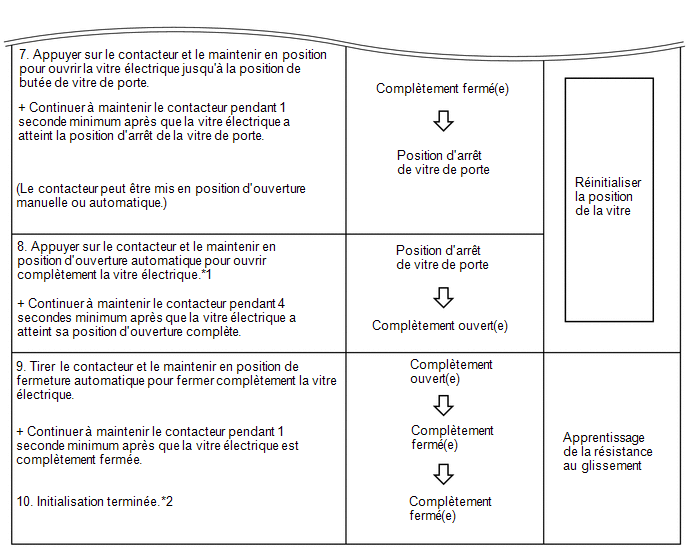

(c) Procédure B
(1) Effectuer l'initialisation de la position de la vitre (complètement fermée, complètement ouverte) et l'apprentissage de la résistance au glissement.
Réinitialiser la position de la vitre électrique, effectuer l'initialisation de la position de la vitre (complètement fermée, complètement ouverte) et l'apprentissage de la résistance au coulissement.
CONSEIL:
Si l'initialisation ne peut pas être terminée correctement, le système de communication LIN risque de présenter un dysfonctionnement.
Cliquer ici

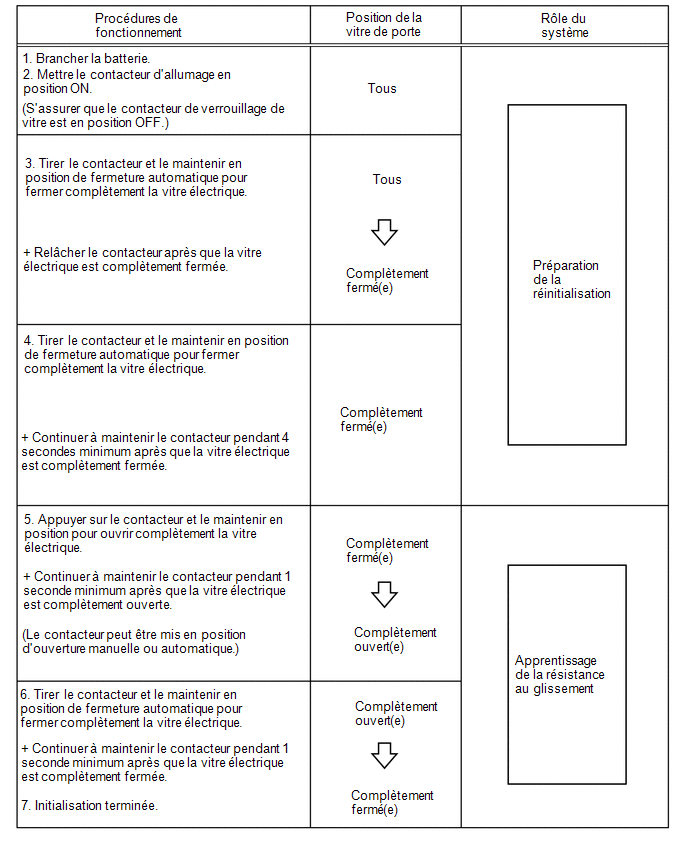

(d) Procédure C
(1) Procéder à l'apprentissage de la résistance au glissement.
CONSEIL:
Si la fonction anticoincement ou anticrochet continue à fonctionner après avoir effectué les étapes 4, 5 et 6, effectuer de nouveau la procédure à partir de l'étape 3.
