Toyota Camry Manuel de réparation XV50 (2011–2019): Le système de désembuage de lunette arrière ne fonctionne pas
DESCRIPTION
Lorsque le contacteur de désembueur de lunette arrière de l'ensemble de récepteur de radio et de système d'affichage*1 ou de l'ensemble de commande de climatisation*2 est enfoncé, le signal de fonctionnement est transmis à l'ensemble d'amplificateur de climatisation via le système de communication CAN*1 ou de communication LIN*2. Lorsque l'ensemble d'amplificateur de climatisation reçoit le signal, il allume le relais DEF pour activer le système de désembueur de vitre.
- *1: pour affichage 8 pouce
- *2: pour affichage 7 pouce

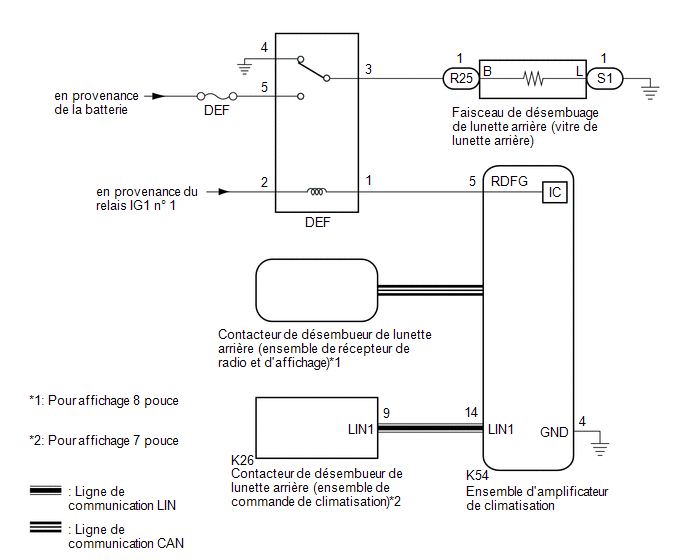

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Si la tension de la batterie est basse, il se peut que le système de désembueur de vitre ne fonctionne pas suite au fonctionnement de la commande de charge de la batterie, vérifier l'élément de la Data List "Battery Control Count (Body ECU)".
Cliquer ici
- Le système de désembueur de vitre utilise la communication CAN. Tout d'abord, s'assurer qu'il n'y a aucun dysfonctionnement dans la ligne de communication CAN. Se reporter à la section Comment utiliser la recherche des pannes.
PROCEDURE
1. | VERIFIER LE SYSTEME DE CLIMATISATION |
(a) Vérifier le système de climatisation.
CONSEIL:
Les deux signaux de fonctionnement du système de désembueur de vitre et du système de climatisation sont transmis à l'ensemble d'amplificateur de climatisation via la même ligne de communication.
OK:
Le système de climatisation fonctionne normalement.
MAL | PASSER AU SYSTEME DE CLIMATISATION |
|
2. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Air Conditioner > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Defogger Relay (Rear) | Faisceau de désembuage de lunette arrière (vitre de lunette arrière) |
OFF ou ON | - |
Affichage du tester |
---|
Defogger Relay (Rear) |
OK:
Le système de désembueur de vitre fonctionne normalement.
Résultat:
Résultat | Passer au point |
---|---|
OK (pour affichage de 7 pouce) |
A |
OK (pour affichage de 8 pouce) |
B |
NG |
C |
B | PASSER AU POINT 4 |
C | PASSER AU POINT 5 |
|
3. |
REMPLACER L'ENSEMBLE DE COMMANDE DE CLIMATISATION |
(a) Remplacer l'ensemble de commande de climatisation par un élément neuf ou en bon état.
Cliquer ici
(b) S'assurer que le système de désembuage fonctionne normalement.
Cliquer ici
OK:
Le système de désembueur de vitre fonctionne normalement.
OK | FIN (L'ENSEMBLE DE COMMANDE DE CLIMATISATION ETAIT DEFECTUEUX) |
MAL | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
4. |
REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
(a) Remplacer l'ensemble d'autoradio et d'affichage par un élément neuf ou en bon état.
Cliquer ici
(b) S'assurer que le système de désembuage fonctionne normalement.
Cliquer ici
OK:
Le système de désembueur de vitre fonctionne normalement.
OK | FIN (L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE ETAIT DEFECTUEUX) |
MAL | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
5. |
VERIFIER LE RELAIS DEF |
(a) Vérifier le relais DEF.
Cliquer ici
MAL | REMPLACER LE RELAIS DEF |
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DEF - RELAIS IG1 N° 1 ET BATTERIE) |
(a) Déposer le relais DEF du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction. |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|

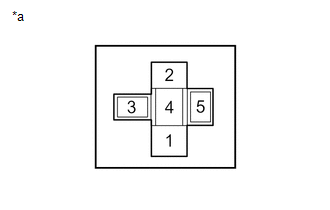

Borne de support de relais DEF-1 - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
Borne de support de relais DEF-5 - Masse de carrosserie |
En permanence | 11 à 14 V |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DEF - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Déposer le relais DEF du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction. |
|
(b) Débrancher le connecteur K54 de l'ensemble d'amplificateur de climatisation.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
Borne 1 du support de relais DEF - K54-5 (RDFG) |
En permanence | En dessous de 1 Ω |
Borne 1 du support de relais DEF ou K54-5 (RDFG) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
8. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DEF - FAISCEAU DE DESEMBUAGE DE LUNETTE ARRIERE (VITRE DE LUNETTE ARRIERE)) |
(a) Déposer le relais DEF du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction. |
|
(b) Débrancher le connecteur R25 de faisceau de désembuage de lunette arrière (vitre de lunette arrière).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
Borne de support de relais DEF-3 - R25-1 (B) |
En permanence | En dessous de 1 Ω |
Borne 3 du support de relais DEF ou R25-1 (B) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
9. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (FAISCEAU DE DESEMBUAGE DE LUNETTE ARRIERE (VITRE DE LUNETTE ARRIERE) - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur S1 de faisceau de désembuage de lunette arrière (vitre de lunette arrière).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
S1-1 (L) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
10. |
VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
(a) Rebrancher le connecteur K54 de l'ensemble d'amplificateur de climatisation. |
|
(b) Reposer le relais DEF.
(c) Déposer l'ensemble d'amplificateur de climatisation en laissant les connecteurs toujours branchés.
Cliquer ici
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|

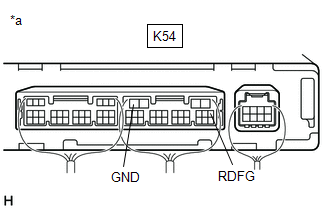

K54-5 (RDFG) - K54-4 (GND) |
Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position ON |
En dessous de 1 V |
K54-5 (RDFG) - K54-4 (GND) |
Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position OFF |
11 à 14 V |
OK | REPARER OU REMPLACER LA VITRE DE LUNETTE ARRIERE (FAISCEAU DE DESEMBUEUR DE LUNETTE ARRIERE) |
MAL | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
