MESURES DE PRECAUTION
CONSEIL:
ENSEMBLE DE HOUSSE DE SIEGE

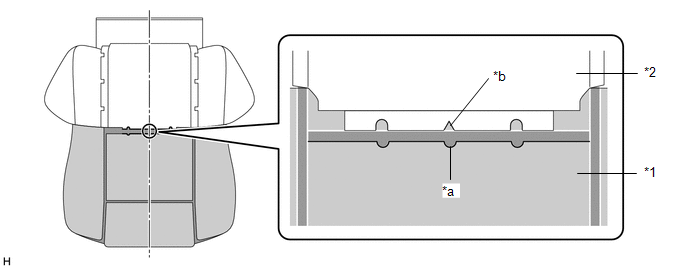

(a) Aligner la découpe centrale du rembourrage avec le point en V de la housse.
*1 | Rembourrage |
*2 | Cache |
*a | Découpe centrale de rembourrage |
*b | Point en V de la housse |
REPOSER LE CABLE
(a) Reposer le câble sur la housse comme indiqué sur le schéma.
CONSEIL:
S'assurer que le câble est au centre de la housse.
*a | Correct(e) |
*b | Incorrect(e) |
REPOSER L'ANNEAU DEMI-ROND

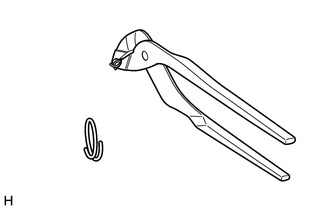

(a) A l'aide d'une pince pour anneau demi-rond, plier les anneaux demi-ronds pour qu'ils aient la forme indiquée sur le schéma.
CONSEIL:
Veiller à plier les anneaux demi-ronds pour qu'ils aient la forme correcte. Des plis se formeront si des anneaux demi-ronds à la mauvaise forme sont utilisés.

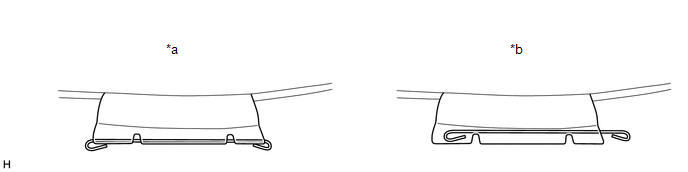

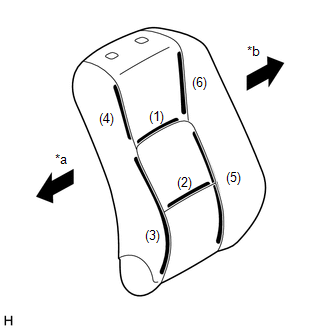

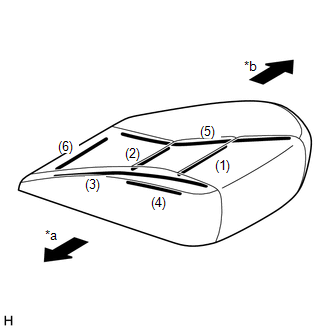

(b) Reposer les anneaux demi-ronds dans l'ordre des fils indiqué sur le schéma.
CONSEIL:
*a | Extérieur du véhicule |
*b | Intérieur du véhicule |
*a |
Extérieur du véhicule |
*b |
Intérieur du véhicule |

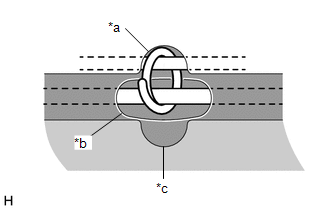

*a |
Orifice de housse |
*b |
Rainure de rembourrage |
*c |
Découpe de rembourrage |

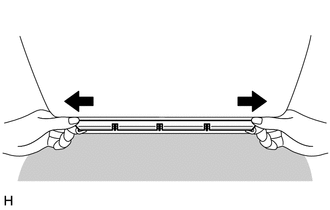

(c) Après la pose des anneaux demi-ronds, maintenir le surplus de couture sur les deux extrémités de la housse et tirer pour faire correspondre les zones de pose de rembourrage et de housse.
CONSEIL:
Si la housse n'est pas alignée sur le rembourrage, des plis vont se former.

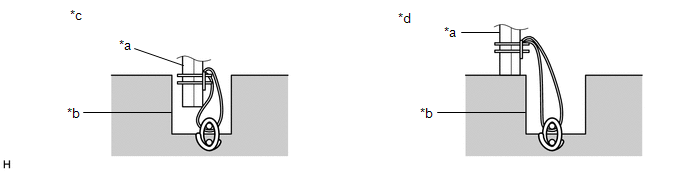

(d) Pousser le surplus de couture de la housse correctement dans la rainure du rembourrage.
CONSEIL:
Veiller à enfoncer complètement le surplus de couture dans la rainure. Si un surplus de couture se situe hors de la rainure, des plis se formeront.
*a | Surplus de couture de la housse |
*b | Rainure de rembourrage |
*c | Correct(e) |
*d | Incorrect(e) |
REPOSER LA SANGLE (avec airbag)
(a) Faire passer la sangle par l'orifice de rembourrage, puis l'étirer de sorte qu'il n'y ait aucun pli.
*a | Sangle de housse |
*b | Orifice de rembourrage |
REMARQUE:
S'il y a des plis dans la sangle, ils apparaîtront sur la surface de la housse.
VERIFIER LA POSITION DE LA HOUSSE

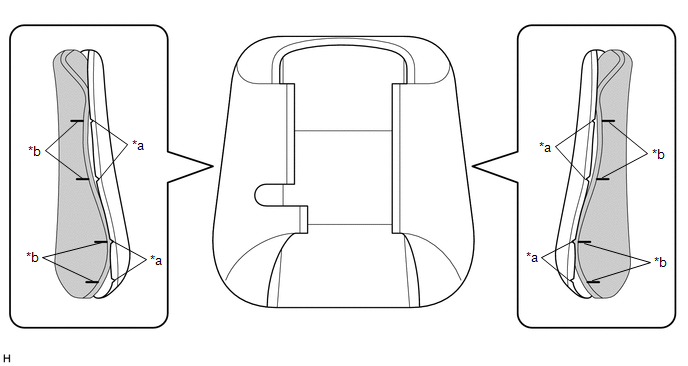

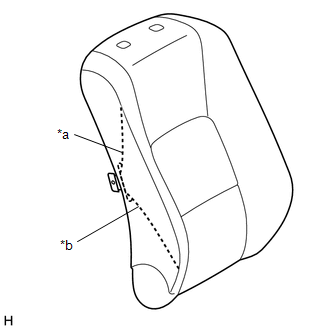

(a) Replier la housse, comme indiqué sur le schéma, et s'assurer que les points en V de la housse et les lignes de repère du rembourrage sont presque alignées.
*a | Point en V de la housse |
*b | Ligne de repère du rembourrage |
REPOSER LE CACHE
(a) Aligner la housse du dossier de siège sur le centre du rembourrage de dossier de siège et la housse de l'assise de siège sur le centre du rembourrage d'assise de siège. Par la suite, reposer les housses en commençant par l'extérieur du véhicule et en allant vers l'intérieur de celui-ci.

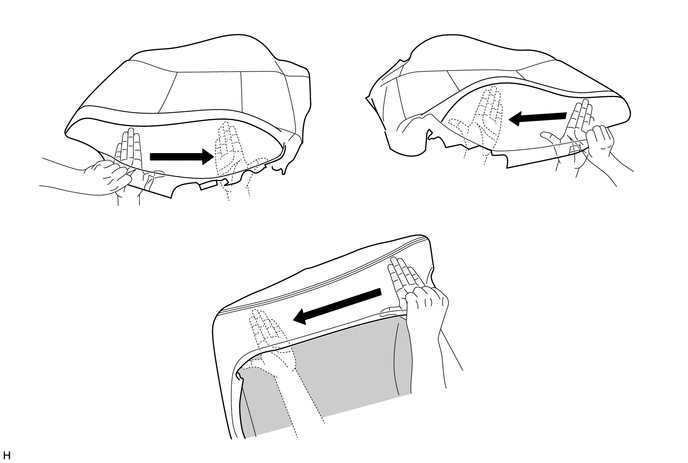

(b) Tout en retirant les plis à la main, comme indiqué sur le schéma, reposer la housse de dossier de siège en commençant par le bas et en allant vers le niveau des épaules, puis reposer la housse d'assise de siège en commençant par l'avant et en allant vers l'arrière.
CONSEIL:
Lors de la repose de la housse sur le côté extérieur, reposer la housse jusqu'à la zone de pose du support d'appuie-tête côté extérieur.

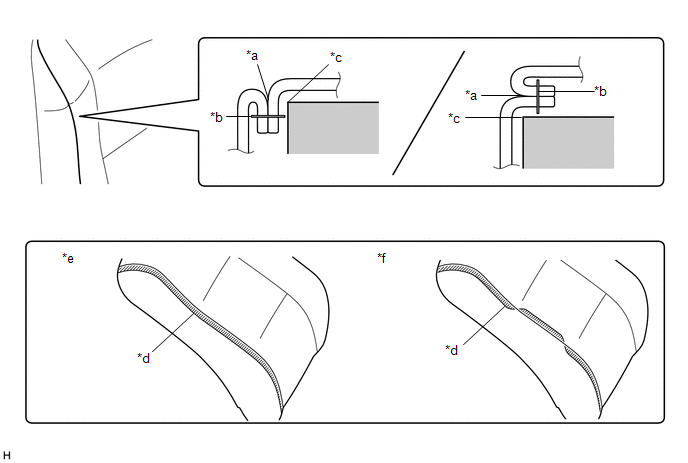

(c) Aligner la ligne de couture de la housse sur les bords du rembourrage.
CONSEIL:
*a |
Ligne de couture de la housse |
*b |
Couture de housse (point de couture) |
*c |
Bord de rembourrage |
*d |
Feutre |
*e |
Correct(e) |
*f |
Incorrect(e) |

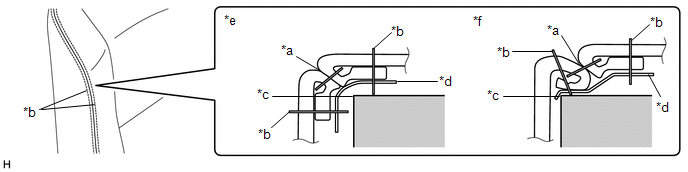

Aligner le surplus de couture dans une seule direction.
*a |
Ligne de couture de la housse |
*b |
Couture de housse (point de couture) |
*c |
Bord de rembourrage |
*d |
Surplus de couture de la housse |
*e |
Correct(e) |
*f |
Incorrect(e) |

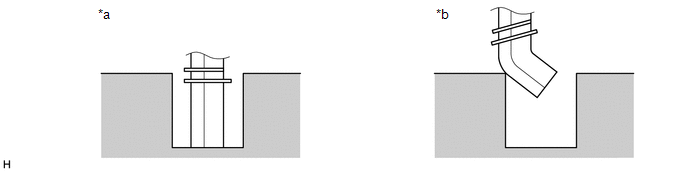

(d) Pousser le surplus de couture de la housse correctement dans la rainure du rembourrage.
CONSEIL:
Veiller à enfoncer complètement le surplus de couture dans la rainure. Si un surplus de couture se situe hors de la rainure, des plis se formeront.
*a | Correct(e) |
*b | Incorrect(e) |
RETIRER LES PLIS

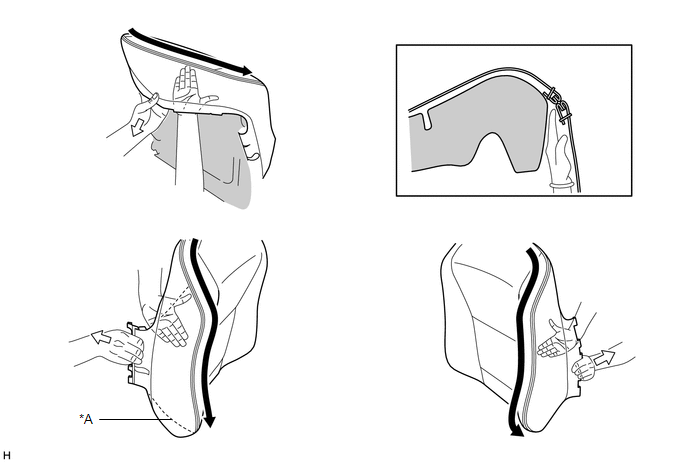

(a) Après la repose de la housse avec rembourrage sur l'armature de siège, utiliser les doigts pour tracer la ligne de couture de chaque partie et retirer les plis.
REMARQUE:
S'il y a des plis dans la sangle, ils apparaîtront sur la surface de la housse.
*A | avec airbag |
- | - |
VERIFICATIONS A EFFECTUER UNE FOIS LE TRAVAIL TERMINE

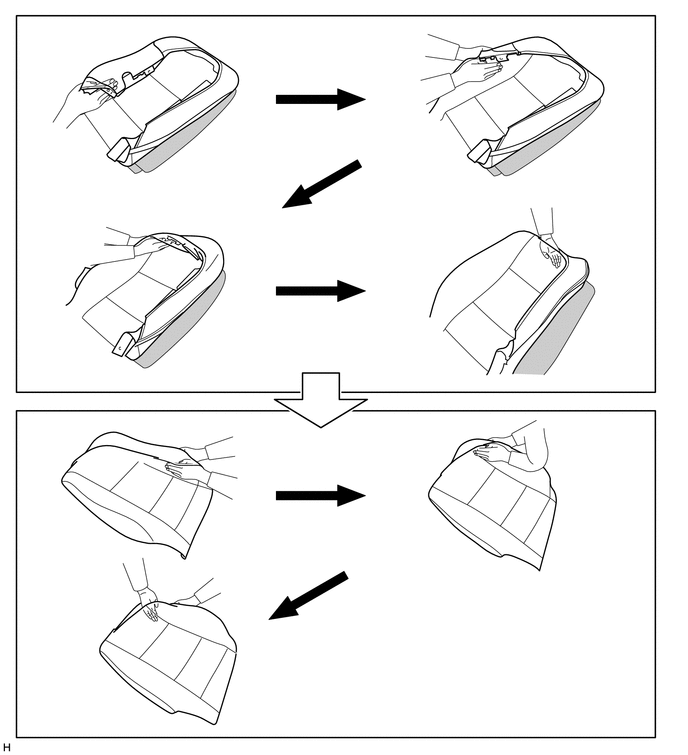

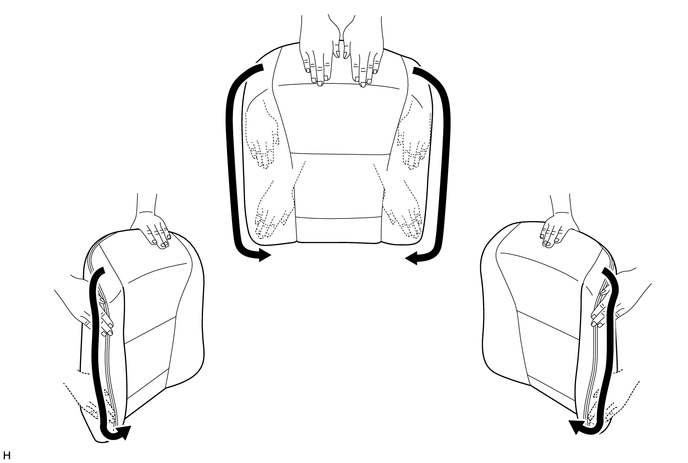

(a) Lisser la housse, comme indiqué sur le schéma, et s'assurer qu'il n'y a aucun pli.
CONSEIL:
METHODE DE PREPARATION DU CABLE DE HOUSSE DE SIEGE

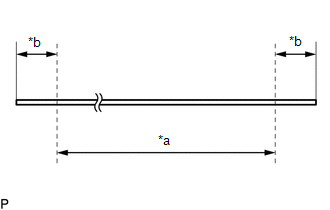

(a) Découper le câble de housse de siège à une longueur suffisante pour plier les extrémités (environ 20 mm (0,787 po) d'un côté, environ 40 mm (1,57 po) pour les deux côtés).
*a | Dimension du câble de la housse de siège après préparation |
*b | Longueur nécessaire pour le pliage |

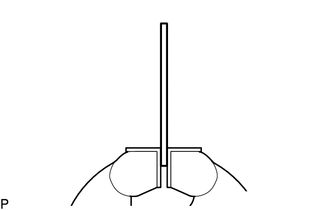

(b) Fixer environ 10 mm (0,393 po) de l'extrémité du câble de la housse de siège dans un étau.

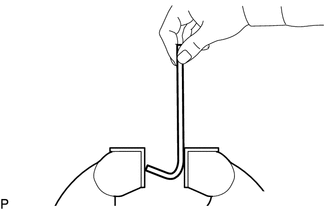

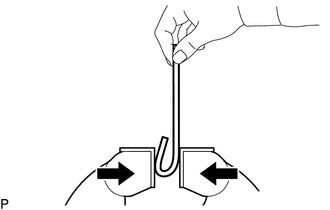

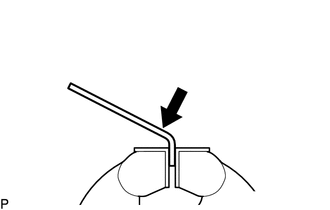

(c) Plier le câble de la housse de siège à la main près de l'étau.

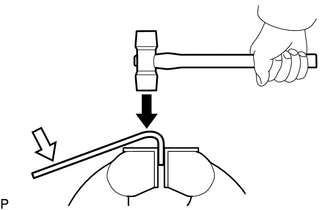

(d) A l'aide d'un marteau, frapper légèrement sur le câble jusqu'à ce qu'il forme un angle de 90° ou moins.
(e) Retirer le câble de l'étau et fixer le câble dans le sens de la longueur de l'étau.
(f) Tout en maintenant le câble à la main pour éviter qu'il ne tourne, serrer l'étau.
