PIECES CONSTITUTIVES

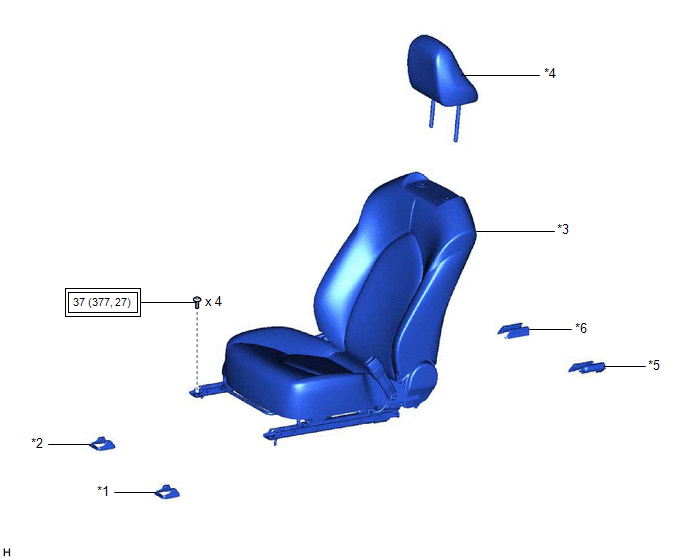

SCHEMA
|
*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT DROIT |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT DROIT |
|
*3 | ENSEMBLE DE SIEGE AVANT DROIT |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
|
*5 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE DROIT |
*6 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE DROIT |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

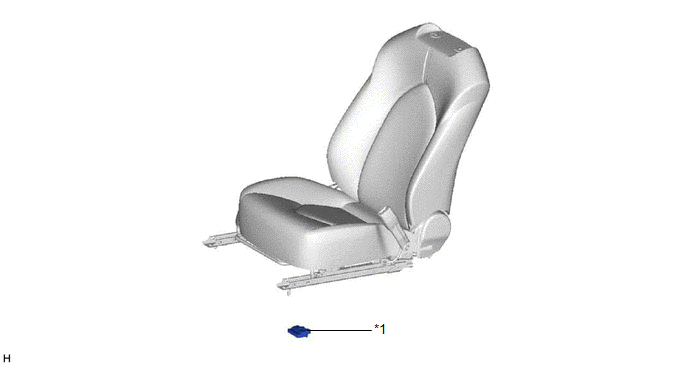

SCHEMA
|
*1 | ECU DE DETECTION D'OCCUPANT |
- | - |

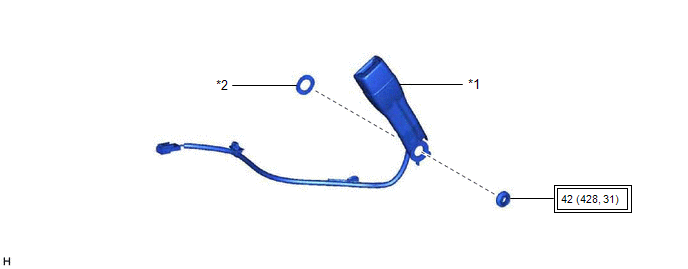

SCHEMA
|
*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
*2 | PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE DE SIEGE AVANT |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

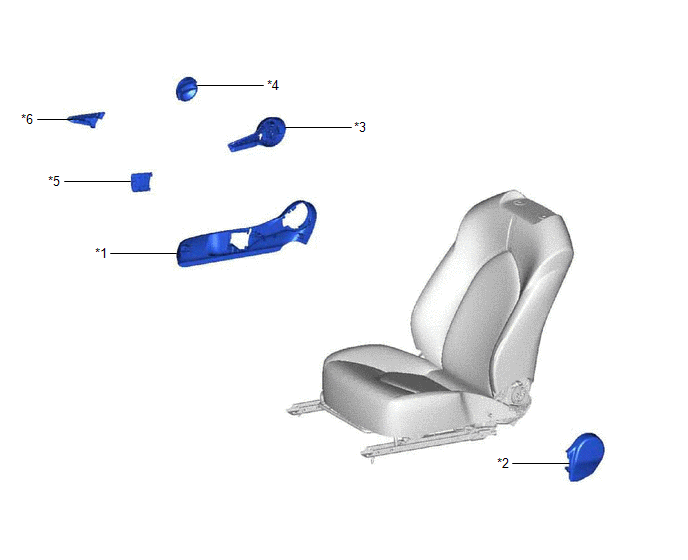

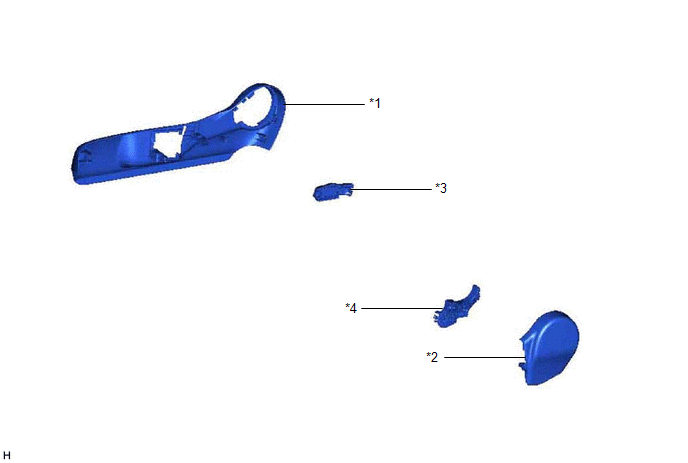

SCHEMA
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT DROIT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROIT |
*4 | CACHE DE CHARNIERE D'INCLINAISON DROIT |
|
*5 | BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE DROIT |
*6 | POIGNEE DROITE DE DISPOSITIF DE REGLAGE EN HAUTEUR |
SCHEMA
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT DROIT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 1 |
*4 | ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 2 |

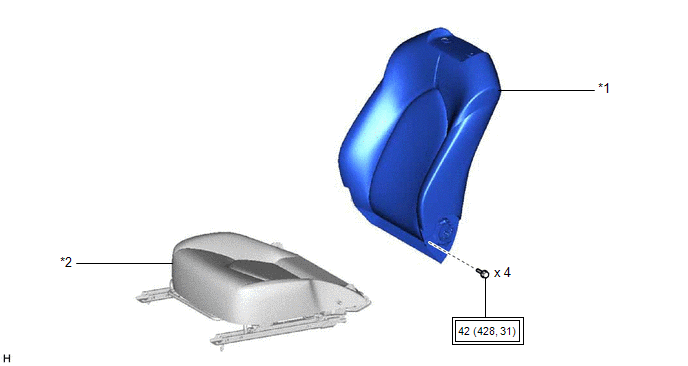

SCHEMA
|
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

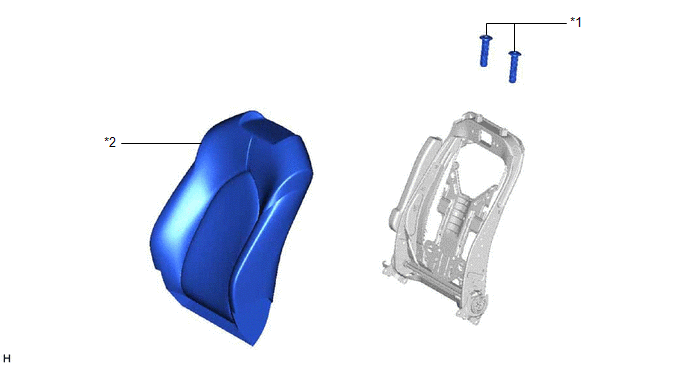

SCHEMA
|
*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |

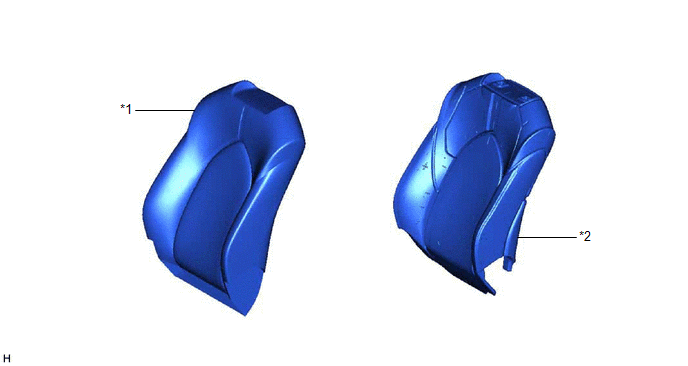

SCHEMA
|
*1 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |

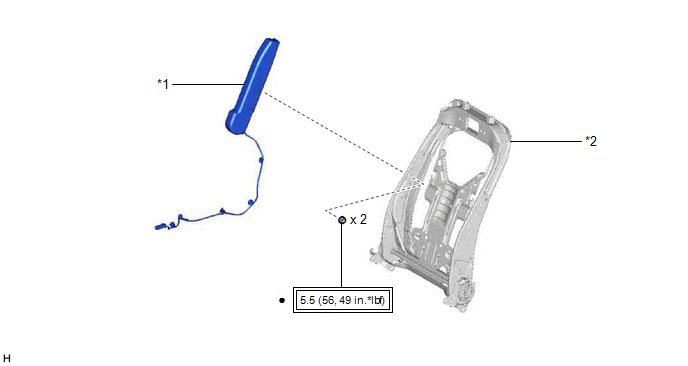

SCHEMA
|
*1 | ENSEMBLE D'AIRBAG DU SIEGE AVANT DROIT |
*2 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

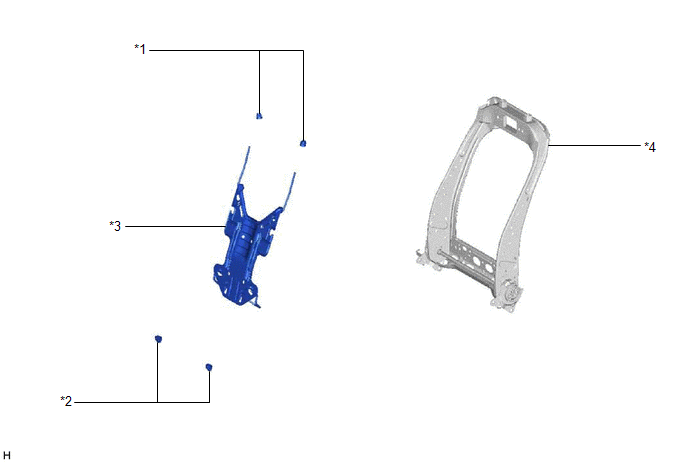

SCHEMA
|
*1 | CROCHET DE DOSSIER DE SIEGE AVANT N° 1 |
*2 | PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT |
|
*3 | SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DROIT |
*4 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT DROITE |

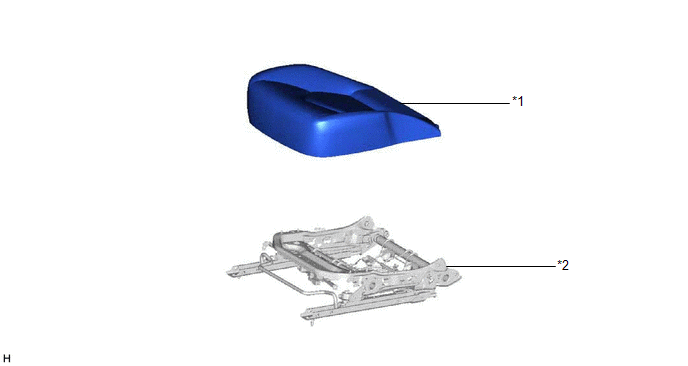

SCHEMA
|
*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*2 | ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |

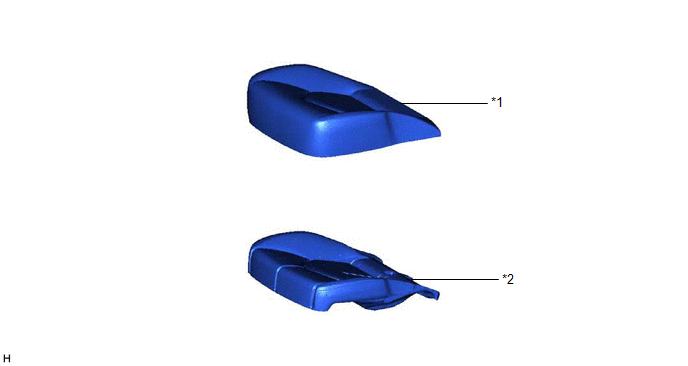

SCHEMA
|
*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*2 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
SCHEMA
|
*1 | SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DROIT |
*2 | SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*4 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
|
*5 | CABLE DE SIEGE AVANT DROIT |
*6 | CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE |
|
*7 | CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT |
*8 | POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE |
|
*9 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT |
- | - |

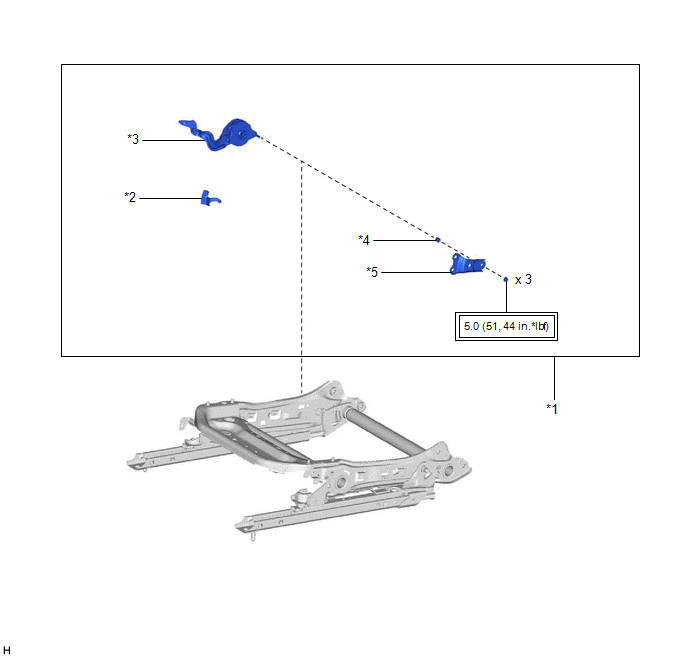

SCHEMA
|
*1 | ENSEMBLE DE DISPOSITIF DE REGLAGE EN HAUTEUR DE SIEGE AVANT |
*2 | CACHE DE SUPPORT DE DISPOSITIF DE REGLAGE EN HAUTEUR DROIT |
|
*3 | SOUS-ENSEMBLE D'ENTRETOISE DE REGLAGE EN HAUTEUR DE FREIN AVANT DROIT |
*4 | ENTRETOISE DE REGLAGE EN HAUTEUR |
|
*5 | PLAQUE DE DISPOSITIF DE REGLAGE EN HAUTEUR |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
