Toyota Camry Manuel de réparation XV50 (2011–2019): Mise Au Rebut

MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiement avant mise au rebut peut être considéré comme un traitement de matériaux dangereux.

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

• Un airbag ou un prétensionneur peut être déployé accidentellement par l'éléctricité statique. Pour éviter cela, veiller à toucher une surface métallique à mains nues afin d'en enlever l'électricité statique avant d'effectuer cette opération.

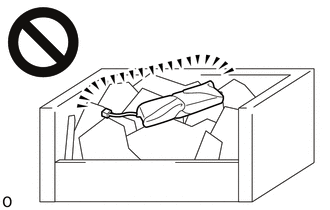

• Ne jamais mettre au rebut un ensemble d'airbag de siège avant non déployé.

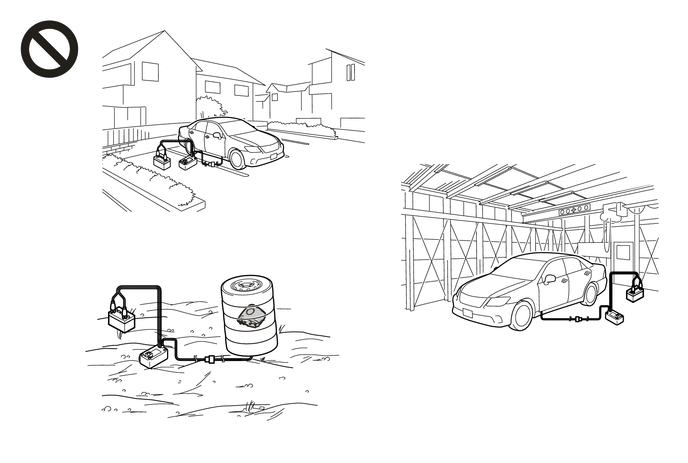

• L'airbag produit un bruit d'explosion lors de son déploiement; veiller donc à effectuer l'opération à l'extérieur, dans un endroit où celle-ci ne gênera pas les voisins.
• Lors du déploiement de l'airbag, toujours utiliser le SST prescrit (outil de déploiement d'airbag SRS). Effectuer cette opération dans un endroit exempt de parasites électriques.
• Toujours se tenir à 10 m (32,8 pi) minimum de l'ensemble d'airbag de siège avant lors de son déploiement.

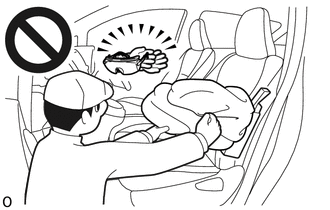

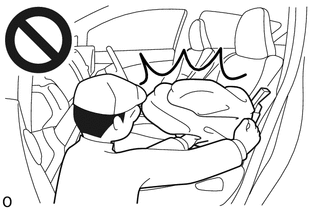

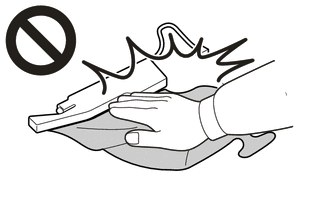

• L'ensemble d'airbag du siège avant est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.

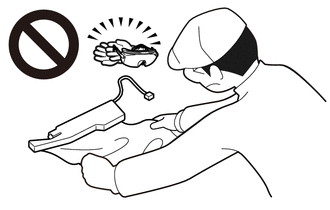

• Porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de siège avant qui s'est déployé.

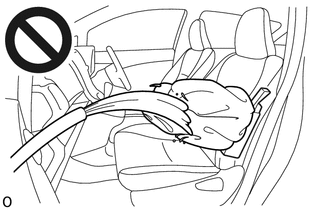

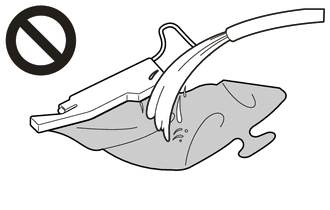

• Ne pas verser d'eau ou d'autre produit sur un ensemble d'airbag de siège avant qui s'est déployé.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

CONSEIL:

Avant mise à la casse d'un véhicule équipé du système SRS ou mise au rebut d'un ensemble d'airbag de siège avant, veiller à déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service technique de TOYOTA MOTOR SALES, USA, INC.

2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE SIEGE AVANT (lorsqu'il est posé dans le véhicule)

REMARQUE:

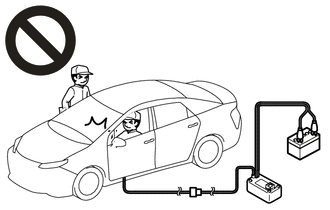

• Lors de la mise au rebut de l'ensemble d'airbag de siège avant, ne jamais utiliser le véhicule du client pour déployer l'airbag.
• Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

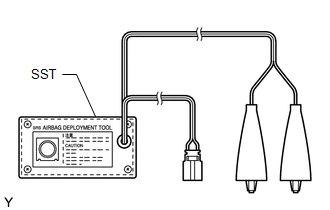

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(d) Débrancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

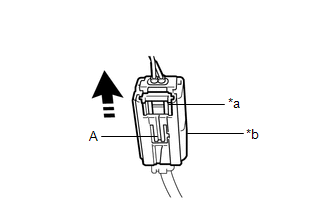

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)

*a	Verrouillage du boîtier blanc
*b	CPA jaune
	faire coulisser dans ce sens

(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.

REMARQUE:

Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.

(e) Poser le SST.

ATTENTION:

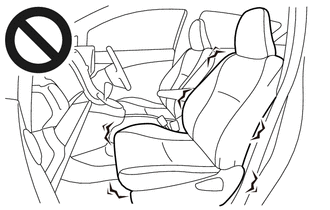

S'assurer que rien n'est desserré dans l'ensemble de siège avant.

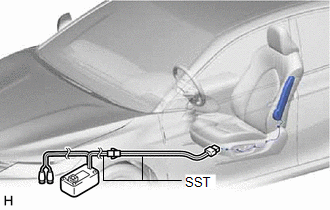

(1) Après avoir branché les SST suivants entre eux, les brancher sur l'ensemble d'airbag de siège avant. SST: 09082-00700 SST: 09082-00820 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

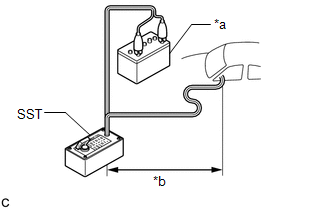

(2) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale avant du véhicule.

*a Batterie *b 10 m (32,8 pi) minimum

(3) Fermer toutes les portes et fenêtres du véhicule en gardant juste assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(4) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

(f) Déployer l'airbag.

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

• Avant le déploiement, s'assurer qu'il n'y a personne à l'intérieur ou près du véhicule.
• L'ensemble d'airbag du siège avant est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de siège avant qui s'est déployé.
• Ne pas verser d'eau ou d'autre produit sur un ensemble d'airbag de siège avant qui s'est déployé.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE SIEGE AVANT (lorsqu'il n'est pas reposé dans le véhicule)

REMARQUE:

Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Déposer l'ensemble d'airbag de siège avant.

Cliquer ici

ATTENTION:

• Avant de déposer l'ensemble d'airbag avant, attendre au moins 90 secondes après avoir mis le contacteur d'allumage en position OFF et avoir débranché le câble de la borne négative (-) de la batterie.

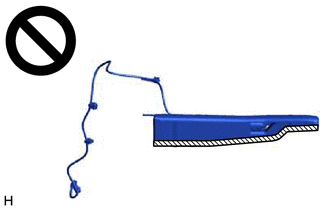

• Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut.

  Côté déploiement

(c) A l'aide de câble torsadé, attacher l'ensemble d'airbag de siège avant à un pneu non utilisé.

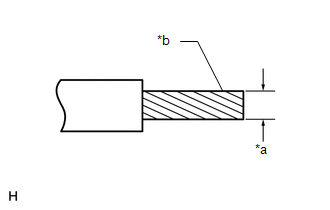

Câble:

Zone de coupe transversale de partie striée du câble

1,25 mm2 (0,0019 po.2) minimum

ATTENTION:

Si le câble est trop fin ou si un autre objet est utilisé pour attacher l'ensemble d'airbag de siège avant, il peut se casser lors du déploiement de l'airbag. Toujours utiliser un câble à usage automobile de 1,25 mm2 (0,0019 po.2) minimum en coupe transversale.

CONSEIL:

Pour calculer la surface de la coupe transversale de la partie striée du câble:

Surface de coupe transversale = 3,14 x (diamètre)2 / 4

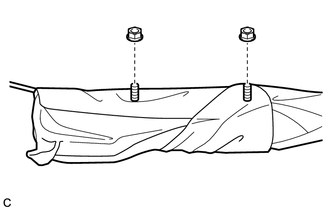

(1) Reposer les 2 écrous sur l'ensemble d'airbag de siège avant.

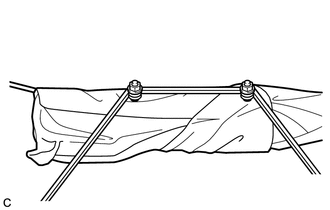

(2) Enrouler 2 câbles minimum autour des goujons filetés de l'ensemble d'airbag de siège avant, comme indiqué sur le schéma.

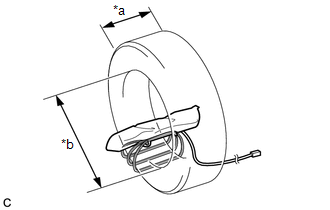

(3) Placer l'ensemble d'airbag de siège avant dans le pneu, côté déploiement de l'airbag orienté vers l'intérieur.

Dimension minimum du pneu:

Largeur

185 mm (7,28 po)

Diamètre intérieur

360 mm (1,18 pi)

ATTENTION:

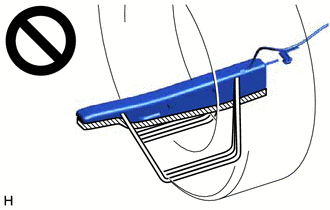

• Veiller à ce que les câbles soient bien serrés. Si les câbles ont du mou, l'ensemble d'airbag de siège avant risque de se casser lors du déploiement de l'airbag.
• Toujours arrimer l'ensemble d'airbag de siège avant côté déploiement de l'airbag orienté vers l'intérieur du pneu.

  Côté déploiement

REMARQUE:

Le déploiement de l'airbag peut endommager le pneu, se servir alors d'un pneu non utilisé.

(d) Poser le SST.

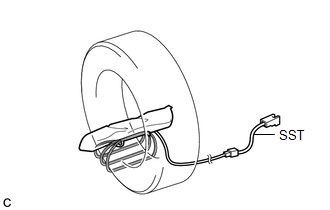

(1) Brancher le connecteur du SST sur le connecteur de l'ensemble d'airbag de siège avant. SST: 09082-00820

(e) Placer les pneus.

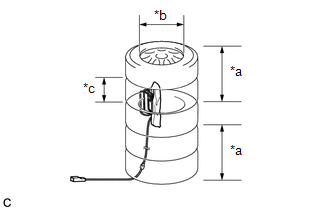

(1) Placer au moins 2 pneus en dessous celui auquel l'ensemble d'airbag de siège avant est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 pi) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager.

*a Pneus (2 minimum) *b Diamètre intérieur *c Largeur

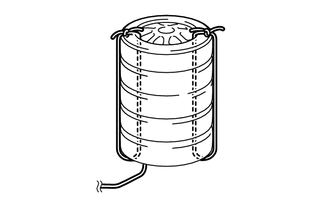

(2) Placer au moins 2 pneus au-dessus celui auquel l'ensemble d'airbag de siège avant est attaché. Le pneu supérieur doit être posé sur une roue.

REMARQUE:

La jante et les pneus peuvent être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag.

(f) Poser le SST.

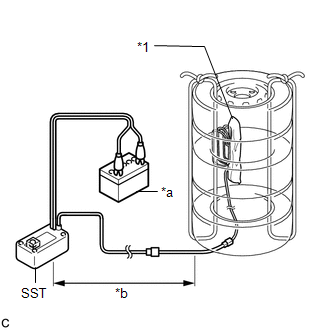

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu.

*1 Ensemble d'airbag de siège avant *a Batterie *b 10 m (32,8 pi) minimum

(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag arrimé au pneu.

(g) Déployer l'airbag.

(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble d'airbag de siège avant est attaché.

(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

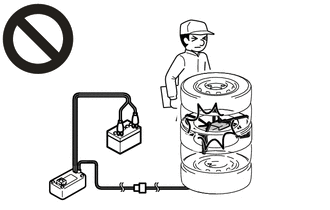

Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Mettre au rebut l'ensemble d'airbag de siège avant.

ATTENTION:

• L'ensemble d'airbag du siège avant est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de siège avant qui s'est déployé.
• Ne pas verser d'eau ou d'autre produit sur un ensemble d'airbag de siège avant qui s'est déployé.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

(1) Retirer du pneu l'ensemble d'airbag de siège avant.

(2) Mettre l'ensemble d'airbag de siège avant dans un sac en plastique, le fermer hermétiquement et le mettre au rebut selon les normes locales.
