Toyota Camry et,
Toyota Partner.
Toyota Camry et,
PIECES CONSTITUTIVES
SCHEMA
|

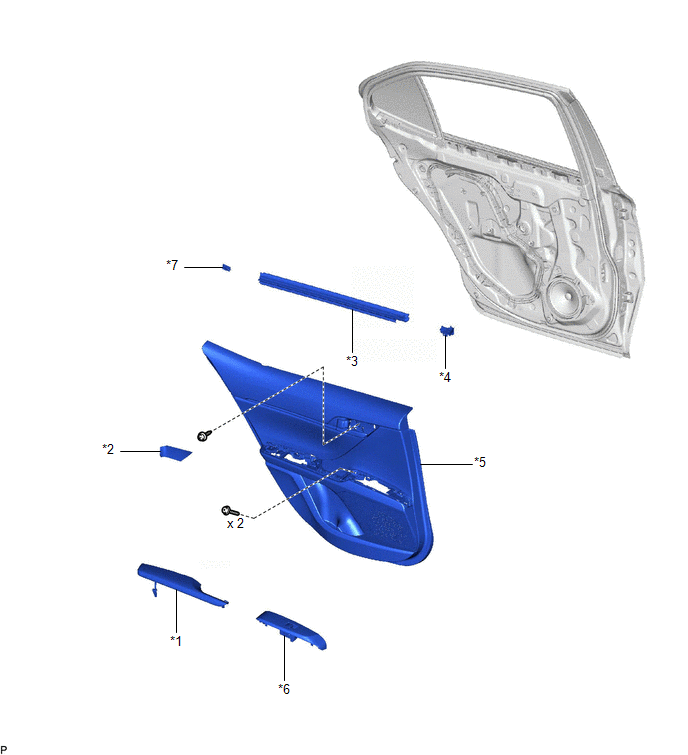

*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE |
|
*3 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
*4 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE ARRIERE |
|
*5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
*6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
|
*7 | ATTACHE DE PLAQUE DE SEUIL DE PORTE N° 1 |
- | - |
SCHEMA
|

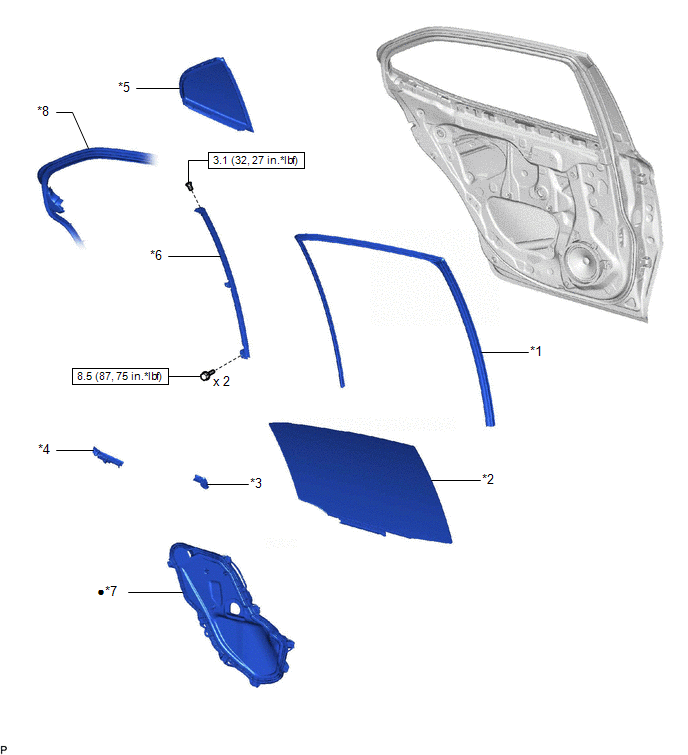

*1 | COULISSEAU DE VITRE DE PORTE ARRIERE |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
|
*3 | JOINT DE VENTILATION DE PORTE ARRIERE N° 1 |
*4 | PROTECTION DE PANNEAU DE PORTE ARRIERE |
|
*5 | VITRE DE CUSTODE DE PORTE ARRIERE |
*6 | SOUS-ENSEMBLE D'ENCADREMENT ARRIERE INFERIEUR DE VITRE DE PORTE ARRIERE |
|
*7 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
*8 | BOURRELET DE PORTE ARRIERE |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|

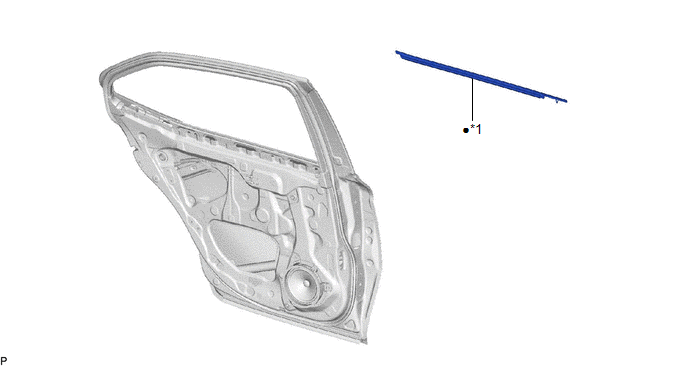

*1 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE |
- | - |
|
● | Pièce non réutilisable |
- | - |
DeposeLe système de toit ouvrant panoramique ne fonctionne pas
DESCRIPTION L'ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant) et l'ECU de pare-soleil de toit (ensemble de mécanisme d'entraînement de toit ouvrant) reçoit les informations de position provenant de l'autre côté de l'ECU de carrosserie principale (ECU de carrosserie ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
*2 BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
*3 PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
*4 SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
*5 PANN ...
Circuit du contacteur des feux de détresse
DESCRIPTION L'ensemble de combiné d'instruments reçoit le signal d'activation de l'ensemble de contacteur des feux de détresse ON et commande le fonctionnement des feux de détresse. SCHEMA DE CABLAGE
PROCEDURE
1.
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM
(a) Brancher le Techstr ...
