DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la moulure de ceinture de sécurité de porte arrière sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
| Initialiser le système de commande de vitre électrique |
|
|
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
7. DEPOSER LE BOURRELET DE VITRE DE PORTE ARRIERE
Cliquer ici
8. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2
Cliquer ici
9. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
Cliquer ici
10. DEPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1
Cliquer ici
11. DEPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE
Cliquer ici
12. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici
13. DETACHER LE BOURRELET DE PORTE ARRIERE
Cliquer ici
14. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE
Cliquer ici
15. DEPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE
Cliquer ici
16. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
17. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

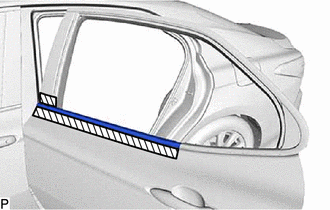

(a) Appliquer du ruban adhésif de protection autour de l'ensemble de moulure de ceinture de porte arrière, comme indiqué sur le schéma.
![]() |
Ruban adhésif de protection |

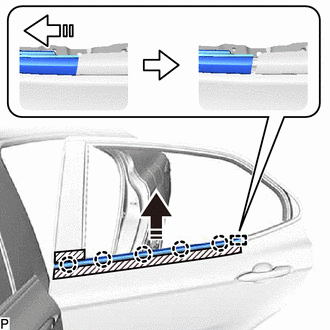

(b) Libérer les 5 griffes et le guide pour déposer l'ensemble de moulure de ceinture de sécurité de porte arrière, comme indiqué sur le schéma.
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
