PIECES CONSTITUTIVES
SCHEMA
|

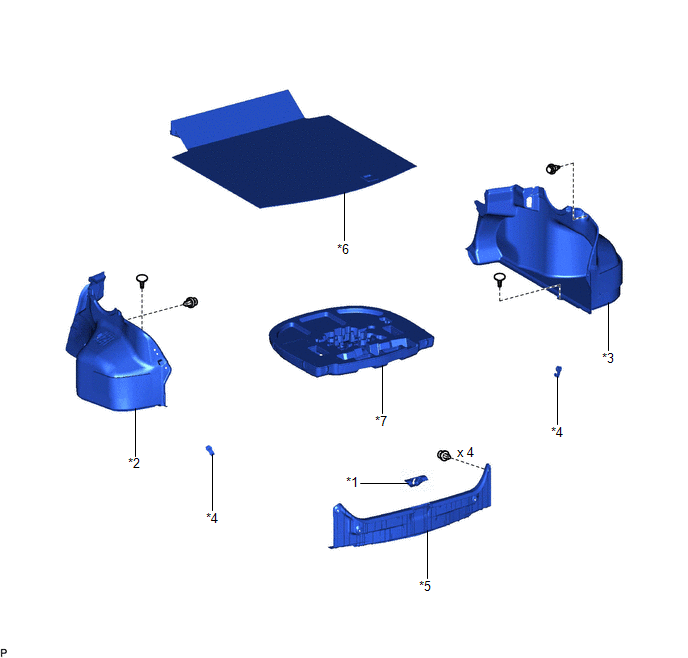

*1 | CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | CACHE D'HABILLAGE INTERIEUR DE COMPARTIMENT A BAGAGES GAUCHE |
|
*3 | CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES DROIT |
*4 | CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1 |
|
*5 | PLAQUE DE FINITION DE PLANCHER ARRIERE |
*6 | ENSEMBLE DE CACHE DE ROUE DE SECOURS |
|
*7 | PLATEAU DE CACHE DE ROUE DE SECOURS |
- | - |
SCHEMA
|

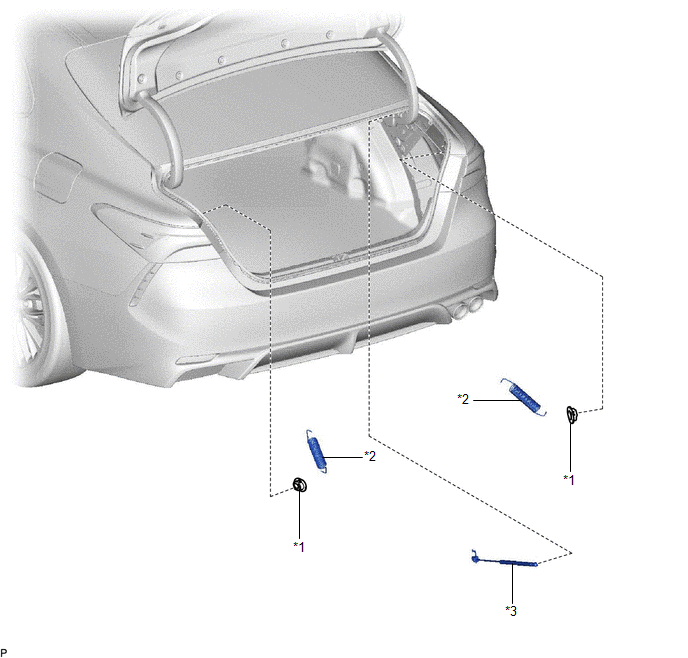

*1 | BAGUE SUPERIEURE DE VERROU DE PORTE DE COFFRE |
*2 | RESSORT DE BEQUILLE DE PORTE DE COFFRE |
|
*3 | ENSEMBLE DE SUPPORT DE PORTE DE COMPARTIMENT A BAGAGES |
- | - |
DeposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*2 ECM
*3 ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
*4 CAPTEUR DE CONTROLE D'ANGLE MORT DROIT
*5 CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE
...
Repose
REPOSE PROCEDURE 1. REPOSER
PROVISOIREMENT L'ENSEMBLE DE BLOC DE CLIMATISATION (a) Engager les 2
griffes. (b) Reposer provisoirement l'ensemble de bloc de climatisation
sur l'ensemble de renfort de tableau de bord à l'aide des 3 boulons. 2.
REPOSER L'ENSEMBLE DE RENFORT DE T ...
Repose
REPOSE PROCEDURE 1. REPOSER LE LOGEMENT DE CONTACTEUR AU VOLANT
(a) En cas de réutilisation du logement de contacteur au volant:
(1) A l'aide d'une pince, écarter l'attache et poser provisoirement le logement de contacteur au volant, comme indiqué sur le schéma.
(2) ...
