Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

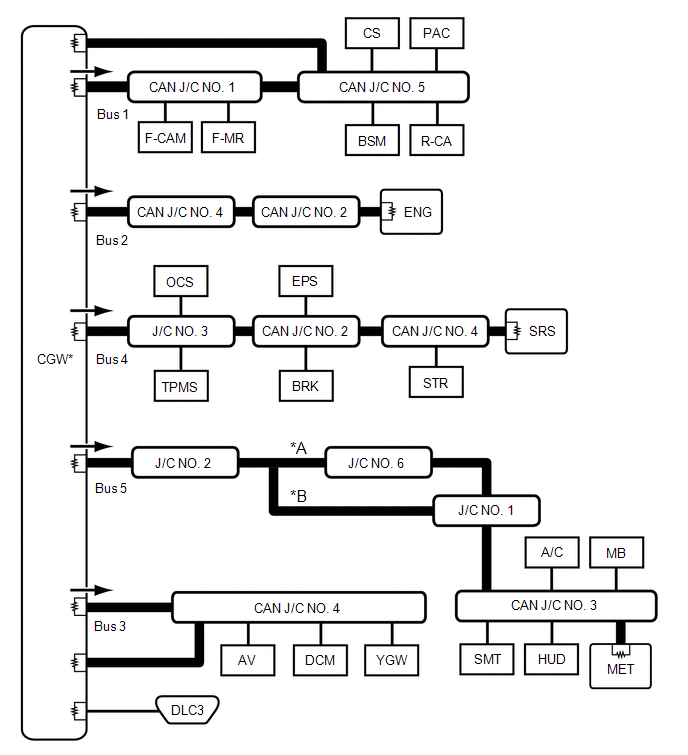

SCHEMA DU SYSTEME

(a) Le système de communication CAN se compose de 5 bus.

*A

fabrication TMC

*B

fabrication TMMK

Ligne du bus principal CAN

Résistance d'extrémité

Ligne secondaire CAN

*

ECU équipée de la fonction de portail d'accès

Sens du contrôle de bus

-

-

Raccorde à

Code

Nom de l'ECU / du capteur

Stockage de DTC CAN

Remarque

-

CGW

ECU du portail d'accès central (ECU du portail d'accès au réseau)

-

-

-

DLC3

DLC3

-

-

Bus 1

F-CAM

Caméra de reconnaissance de la zone avant

Available

avec système Toyota Safety Sense P

F-MR

Ensemble de capteur radar à ondes millimétriques

Available

avec système Toyota Safety Sense P

BSM

Capteur droit d'angle mort

Available

avec système de contrôle d'angle mort

R-CA

Ensemble de caméra de télévision arrière

Available

avec système de moniteur d'aide au stationnement ou système de moniteur de rétroviseur panoramique

CS

Ensemble de l'ECU d'avertissement de distance

Available

Avec système de sonar de détection de distance intelligent

PAC

Dispositif de commande de caméra de télévision

Available

avec système de moniteur de rétroviseur panoramique

J/C CAN N° 1

Connecteur de jonction CAN n° 1

-

-

J/C CAN N° 5

Connecteur de jonction CAN n° 5

-

-

Bus 2

ENG

ECM

Available

-

J/C CAN N° 2

Connecteur de jonction CAN n° 2

-

-

J/C CAN N° 4

Connecteur de jonction CAN n° 4

-

-

Bus 3

AV

Ensemble de récepteur de radio et d'affichage

Available

-

DCM

DCM (émetteur-récepteur télématique)

Available

avec émetteur-récepteur télématique

YGW

Connecteur en option (ECU de tampon de bus)

-

-

J/C CAN N° 4

Connecteur de jonction CAN n° 4

-

-

Bus 4

OCS

ECU de détection d'occupant

Available

-

TPMS

ECU de détection de pression des pneus et récepteur

Available

pour le système de détection de pression des pneus avec fonction d'affichage de pression de gonflage des pneus

EPS

Ensemble de mécanisme de direction assistée à crémaillère

Available

-

BRK

Ensemble d'actionneur de frein

Available

-

STR

Capteur d'angle de braquage

-

-

SRS

Ensemble de capteur d'airbag

Available

-

J/C CAN N° 2

Connecteur de jonction CAN n° 2

-

-

J/C CAN N° 4

Connecteur de jonction CAN n° 4

-

-

J/C N° 3

Connecteur de jonction n° 3

-

-

Bus 5

d'A/C

Ensemble d'amplificateur de climatisation

Available

-

SMT

ECU de certification (ensemble d'ECU de clé intelligente)

Available

avec système de clé intelligente

MB

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Available

Branché sur le système de communication LIN

HUD

Sous-ensemble de rétroviseur de combiné d'instruments

Available

avec système d'affichage tête haute

MET

Ensemble de combiné d'instruments

Available

-

J/C CAN N° 3

Connecteur de jonction CAN n° 3

-

-

J/C N° 1

Connecteur de jonction n° 1

-

-

J/C N° 2

Connecteur de jonction n° 2

-

-

J/C N° 6

Connecteur de jonction n° 6

-

fabrication TMC
