PIECES CONSTITUTIVES
SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |

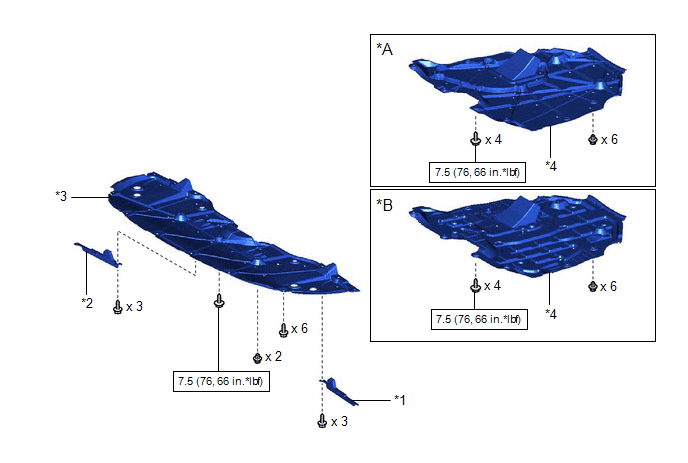

*1 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA

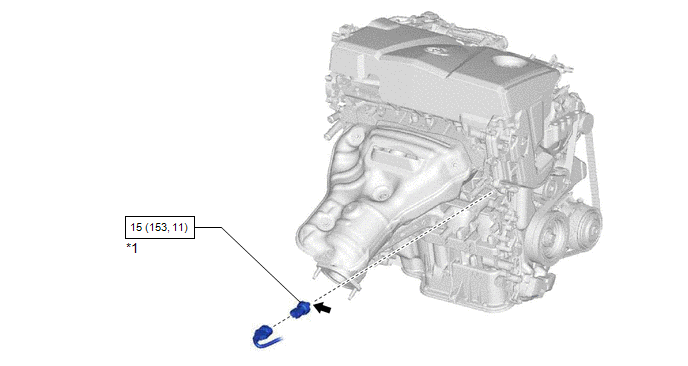

*1 | CAPTEUR DE PRESSION D'HUILE (ENSEMBLE DE SONDE DE PRESSION D'HUILE) |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
![]() |
Produit adhésif 1344 |
★ | Pièce préenduite |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
*a Vue avant du connecteur côté faisceau de câbles
(vers le capteur de commande d'éclairage automatique)
(a) Débrancher le connecteur M1 du capteur de commande d'éclairage auto ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE /
CONSEIL Les procédures nécessaires (réglage, calibrage,
initialisation ou enregistrement) qui doivent être effectuées une fois que les
pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de
l'ensemble de sangle ext ...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION:
Veiller à vérifier les éléments ci-dessous avant de procéder à la recherche
de pannes.
Ne pas exécuter la procédure "Smart Code Reset" (effacement de toutes
les ID de clé) avant d'avoir confirmés et résolus les dysf ...
