Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

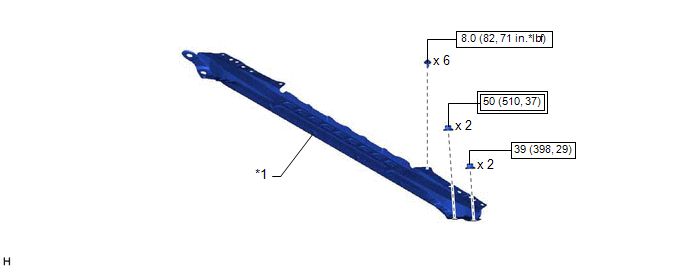

SCHEMA
*1 | SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

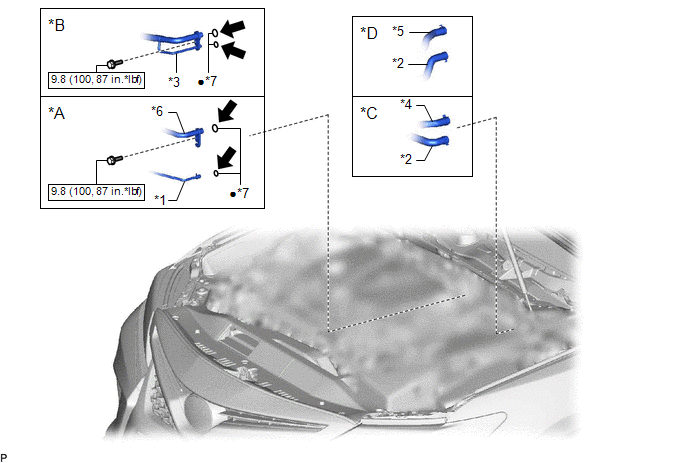

SCHEMA
*A | sans l'accélérateur de refroidissement secondaire | *B | avec l'accélérateur de refroidissement secondaire |
*C | pour A25A-FKS |
*D | pour 2GR-FKS |
*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | DURITE D'ENTREE D'EAU DE CHAUFFAGE |
*3 | ENSEMBLE D'ACCESSOIRES ET DE TUYAU DE CLIMATISATION N° 2 |
*4 | DURITE DE SORTIE D'EAU DE CHAUFFAGE |
*5 | DURITE DE SORTIE D'EAU DE CHAUFFAGE A | *6 |
SOUS-ENSEMBLE DE TUYAU D'ASPIRATION |
*7 | JOINT TORIQUE |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable | |
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |

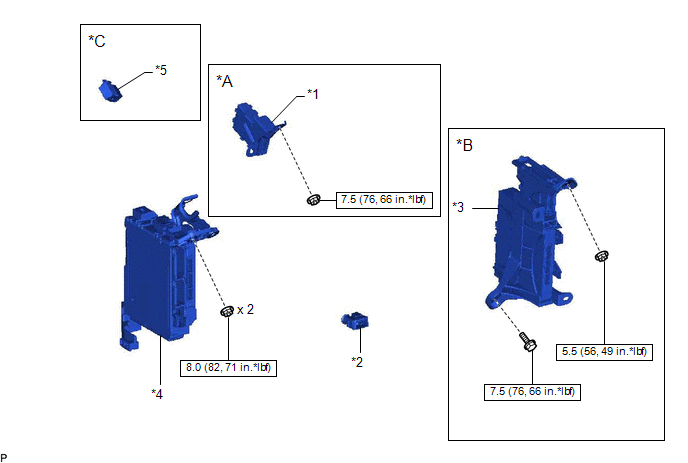

SCHEMA
*A | sans système de clé intelligente | *B |
avec système de clé intelligente |
*C | avec système d'aide au stationnement intuitif |
- | - |
*1 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
*2 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE) |
*3 | BOITIER D'INTEGRATION D'ECU DROIT | *4 |
ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD AVEC ECU DE CARROSSERIE PRINCIPALE |
*5 | SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 1 |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

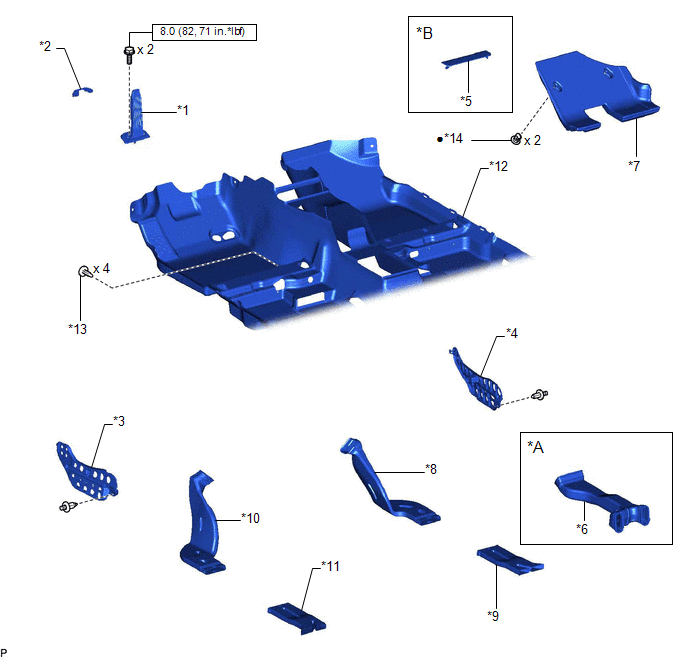

SCHEMA
*A | pour type double |
*B | fabrication TMC |
*1 | PEDALE D'ACCELERATEUR | *2 |
REMBOURRAGE DE PEDALE D'ACCELERATEUR |
*3 | SUPPORT DE MOQUETTE GAUCHE | *4 |
SUPPORT DE MOQUETTE DROIT |
*5 | CACHE DE PLAQUE DE MISE EN GARDE DE PLANCHER AVANT |
*6 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
*7 | PLAQUE ISOLANTE N° 3 DU TABLEAU DE BORD | *8 |
CONDUITE D'AIR ARRIERE N° 1 |
*9 | CONDUITE D'AIR ARRIERE N° 2 |
*10 | CONDUITE D'AIR ARRIERE N° 3 |
*11 | CONDUITE D'AIR ARRIERE N° 4 |
*12 | ENSEMBLE DE MOQUETTE AVANT |
*13 | AGRAFE DE TAPIS DE SOL AVANT | *14 |
AGRAFE |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

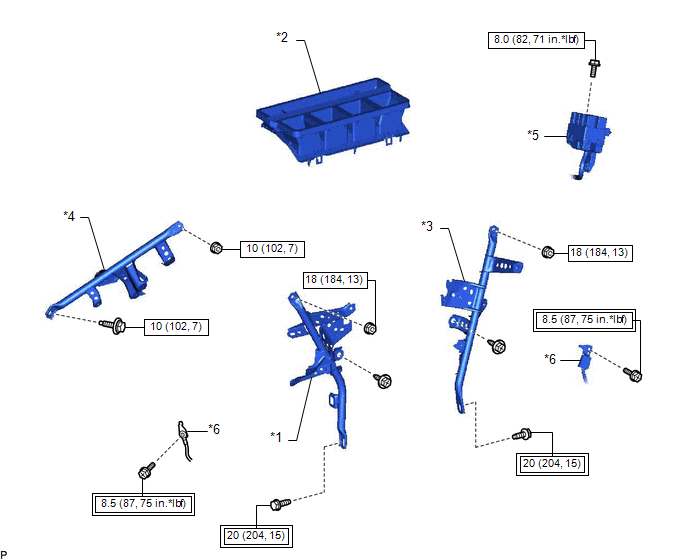

SCHEMA
*1 | SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1 |
*2 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2 |
*3 | SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 2 |
*4 | TABLEAU DE BORD SUR SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3 |
*5 | ENSEMBLE DE BLOC DE RELAIS | *6 |
FIL DE TERRE |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

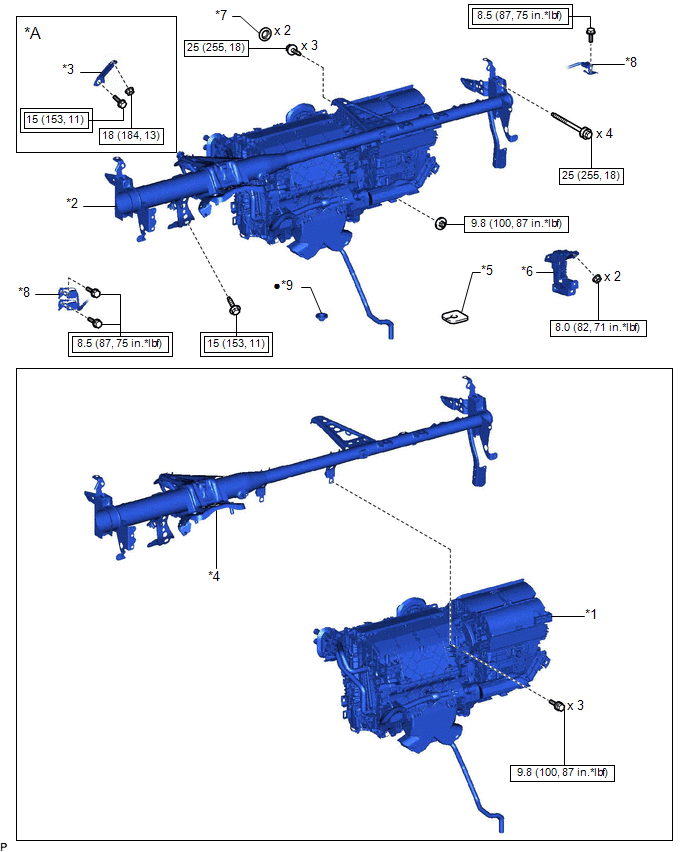

SCHEMA
*A | pour frein de stationnement de type à pédale |
- | - |
*1 | ENSEMBLE DE BLOC DE CLIMATISATION | *2 |
ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC ENSEMBLE DE BLOC DE CLIMATISATION |
*3 | SUPPORT DE PEDALE DE TABLEAU DE BORD | *4 |
ENSEMBLE DE RENFORT DE TABLEAU DE BORD |
*5 | TAPIS DE SOL AVANT |
*6 | PORTE-CONNECTEUR |
*7 | BOUCHON D'ORIFICE |
*8 | FIL DE TERRE |
*9 | OEILLET DE DURITE DE VIDANGE DE BLOC DE REFROIDISSEMENT |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) | ● |
Pièce non réutilisable | |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

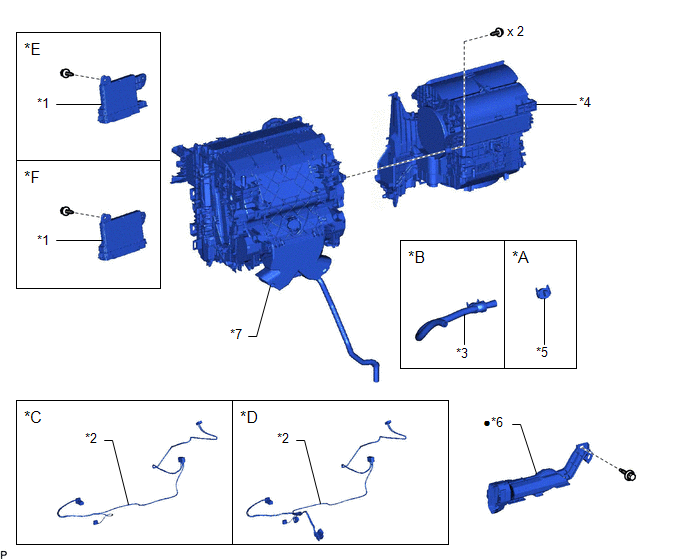

SCHEMA
*A | pour système de climatisation manuelle | *B |
pour système de climatisation automatique |
*C | pour type simple |
*D | pour type double |
*E | Sans chauffage de siège | *F |
avec chauffage de siège |
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION | *2 |
ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
*3 | ASPIRATEUR |
*4 | ENSEMBLE DE SOUFFLANTE |
*5 | OEILLET |
*6 | CONDUITE D'AIR N° 2 |
*7 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
- | - |
● | Pièce non réutilisable |
- | - |

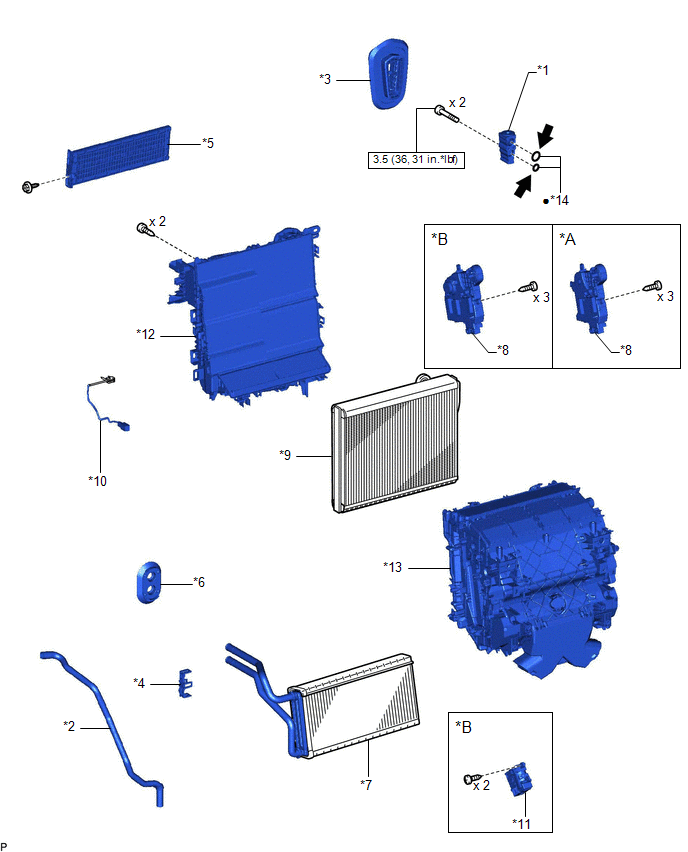

SCHEMA
*A | pour type simple |
*B | pour type double |
*1 | DETENDEUR DE REFROIDISSEUR | *2 |
DURITE DE VIDANGE DE REFROIDISSEUR |
*3 | SOUS-ENSEMBLE D'OEILLET | *4 |
ATTACHE DE CHAUFFAGE |
*5 | COUVERCLE DE CHAUFFAGE | *6 |
OEILLET DE TUYAU DE CHAUFFAGE |
*7 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE | *8 |
SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
*9 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
*10 | THERMISTANCE DE REFROIDISSEUR N° 1 |
*11 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 2 |
*12 | CARTER SUPERIEUR DE CHAUFFAGE |
*13 | CARTER INFERIEUR DE CHAUFFAGE | *14 |
JOINT TORIQUE |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable | |
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |
