DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège avant droit sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
| Calibrage du point zéro (système de classification d'occupant) |
|
|
ATTENTION:
Cliquer ici
REMARQUE:
Si l'ensemble d'airbag de siège avant droit s'est déployé, remplacer l'ensemble d'airbag de siège avant droit, le sous-ensemble d'armature de dossier de siège avant droit, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Déposer l'ensemble d'appuie-tête de siège avant de l'ensemble de siège avant droit.
4. DEPOSER LE CACHE EXTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT DROIT
(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'arrière.

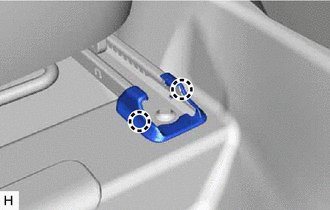

(b) Libérer les 2 griffes pour déposer le cache de support de glissière extérieure de siège avant droit. |
|
5. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT DROIT

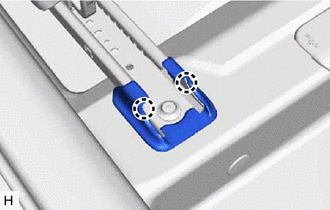

(a) Libérer les 2 griffes pour déposer le cache intérieur de support de glissière de siège avant droit. |
|
6. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE DROIT
(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'avant.

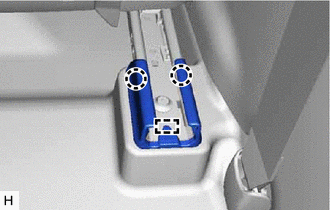

(b) Libérer les 2 griffes et le guide pour déposer le cache de support de glissière extérieure de siège arrière droit. |
|
7. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE DROIT

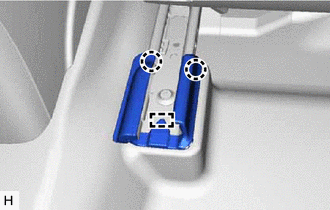

(a) Libérer les 2 griffes et le guide pour déposer le cache intérieur de support de glissière de siège arrière droit. |
|
8. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

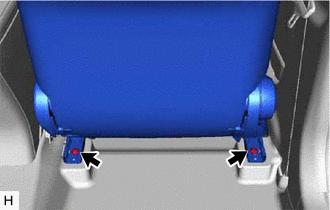

(a) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant droit. |
|
(b) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'arrière.

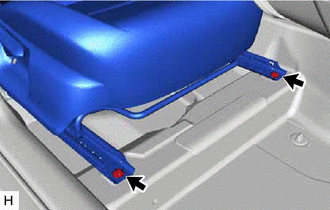

(c) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie avant de l'ensemble de siège avant droit. |
|
(d) Actionner la poignée de réglage en hauteur et déplacer l'ensemble de siège avant droit vers la position la plus élevée.
(e) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers le centre.
(f) Actionner la poignée de déverrouillage de dispositif de réglage d'inclinaison de siège et amener le dossier de siège en position verticale.
(g) Débrancher le connecteur d'ensemble d'airbag de siège avant droit sous l'ensemble de siège avant droit.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

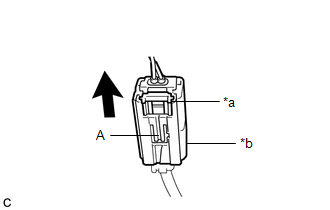

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)
*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
![]() |
Faire coulisser |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.
(h) Débrancher chaque connecteur et libérer chaque attache sous l'ensemble de siège avant droit.

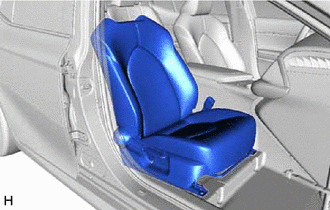

(i) Déposer l'ensemble de siège avant droit. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
