PIECES CONSTITUTIVES

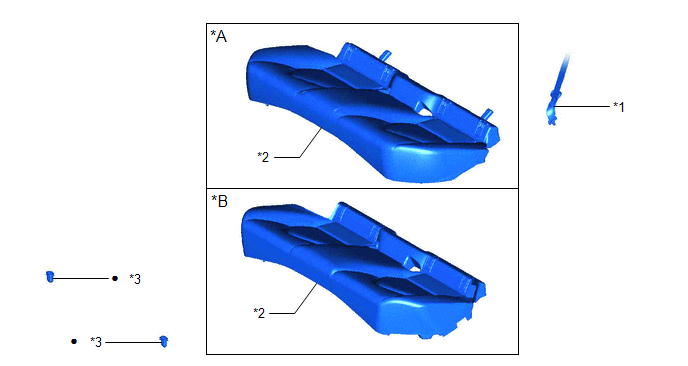

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
- | - |
● | Pièce non réutilisable |
- | - |

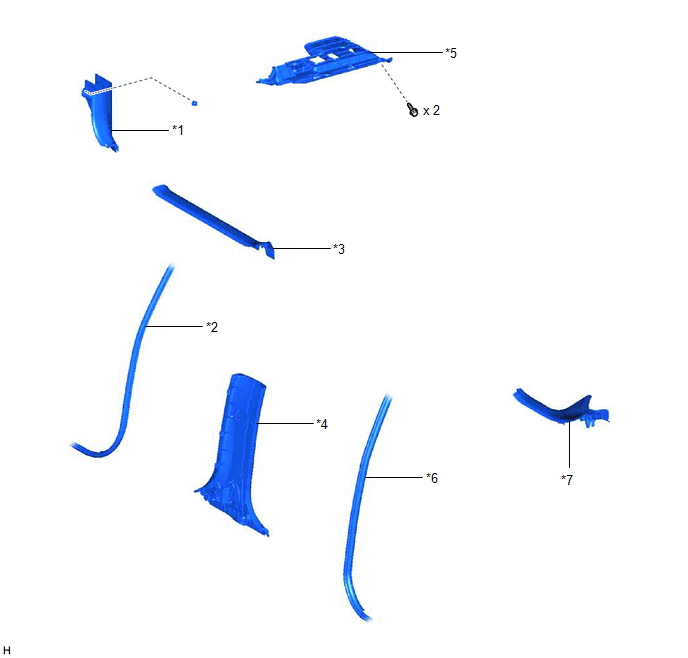

SCHEMA
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE |
*5 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*6 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*7 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
- | - |

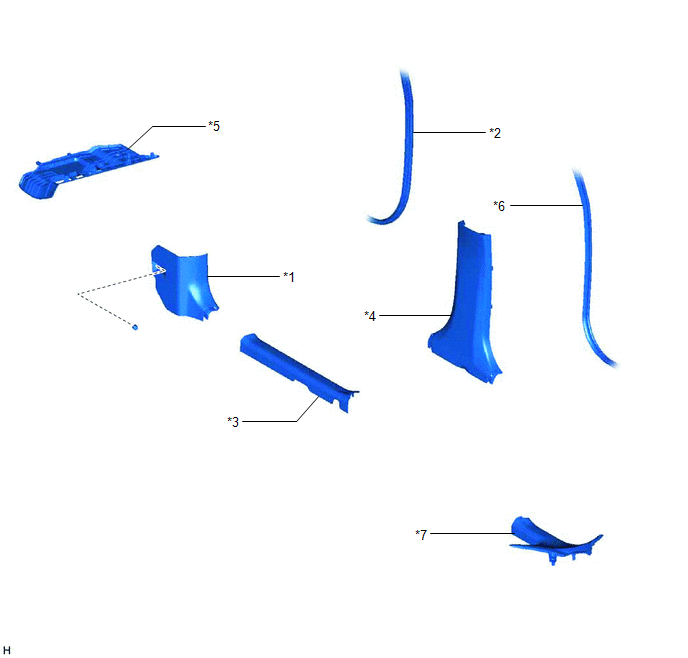

SCHEMA
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE |
*3 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
*4 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT |
*5 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
*6 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*7 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
- | - |

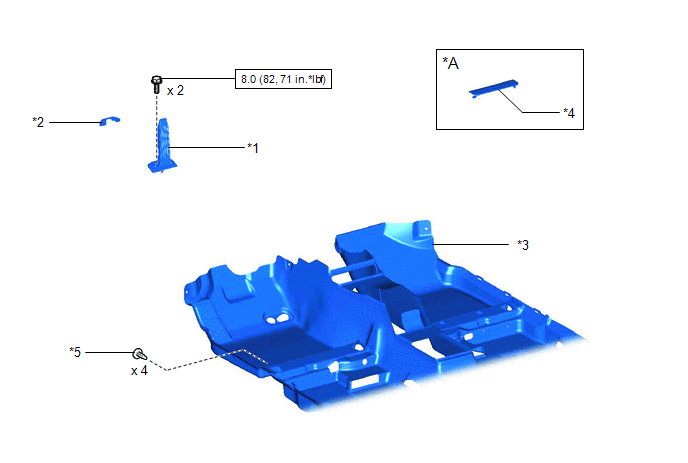

SCHEMA
*A | fabrication TMC |
- | - |
*1 | PEDALE D'ACCELERATEUR |
*2 | REMBOURRAGE DE PEDALE D'ACCELERATEUR |
*3 | ENSEMBLE DE MOQUETTE AVANT |
*4 | CACHE DE PLAQUE DE MISE EN GARDE DE PLANCHER AVANT |
*5 | AGRAFE DE TAPIS DE SOL AVANT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

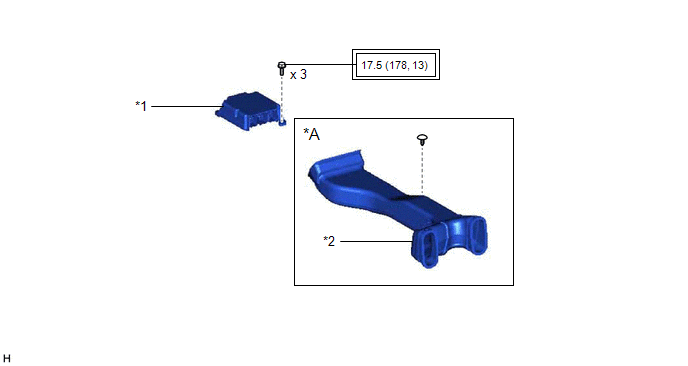

SCHEMA
*A | pour type double |
- | - |
*1 | ENSEMBLE DE CAPTEUR D'AIRBAG |
*2 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
Perte de communication avec le module de commande de carrosserie "B" (U0142,U0155,U0163)
DESCRIPTION Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans le circuit de communication CAN.
CONSEIL: Si les DTC du système de communication CAN sont enregistrés, ils peuvent également l'être pour d'autres systèmes.
N° de DTC Objet de la détection
Conditio ...
Amplificateur de l'élément stéréo débranché (B15D3)
DESCRIPTION L'ensemble de récepteur de radio et d'affichage et l'ensemble d'amplificateur de l'élément stéréo sont branchés via la ligne de communication AVC-LAN.
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé
B15D3 Amplificateur ...
Contacteur De Commande De Porte
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
*2 ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT DeposeDEPOSE PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITR ...
