REMONTAGE

PROCEDURE

1. REPOSER LE TUBE DE BOUGIE D'ALLUMAGE

CONSEIL:

Lors de l'utilisation d'un sous-ensemble de culasse neuf, les tubes de bougies d'allumage doivent être remplacés.

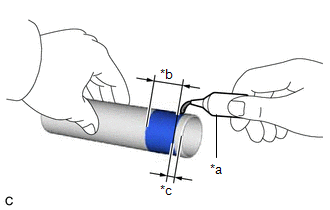

(a) Appliquer le produit adhésif sur un tube de bougie d'allumage neuf, comme indiqué sur le schéma.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

Largeur d'application standard:

1,0 à 7,0 mm (0,0394 à 0,276 po)

Distance:

1,0 mm (0,0394 po)

REMARQUE:

Poser le tube de bougie d'allumage dans les 3 minutes suivant l'application du produit adhésif.
Veiller à ne pas déformer le tube de bougie d'allumage.
Ne pas exposer le tube de bougie d'allumage à l'huile moteur pendant au moins 1 heure après sa pose.

*a	Produit adhésif
*b	Largeur d'application
*c	Distance

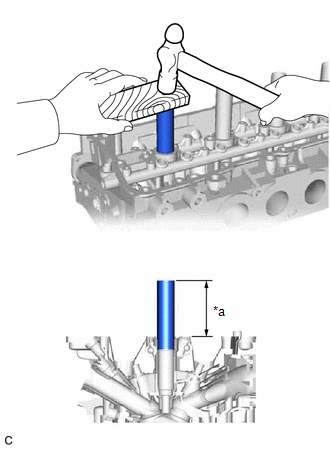

(b) A l'aide d'un bloc de bois et d'un marteau, introduire les 4 tubes de bougie d'allumage jusqu'à l'obtention de la hauteur de saillie prescrite.

Hauteur de saillie standard:

75,7 à 76,7 mm (2,98 à 3,02 po)

REMARQUE:

Pour éviter d'introduire trop profondément le tube de bougie d'allumage, mesurer la hauteur de saillie tout en tapotant le tube.

*a	Hauteur de saillie

2. REPOSER LE GOUJON FILETE

REMARQUE:

Si un goujon fileté est déformé ou si ses filets sont abîmés, le remplacer.

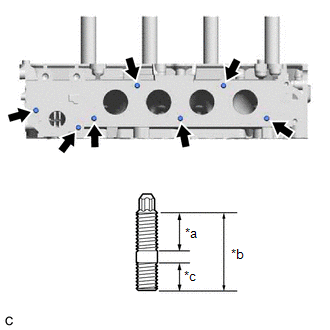

(a) A l'aide d'une clé à douille "TORX" E8, reposer les 7 goujons filetés.

Torque:

6,5 N·m {66 kgf·cm, 58 in·lbf}

*a	20 mm (0,787 po)
*b	35 mm (1,38 po)
*c	13 mm (0,512 po)

3. REPOSER LE BOUCHON FILETE RECTILIGNE N° 1

CONSEIL:

Si du liquide de refroidissement fuit par le bouchon fileté rectiligne n° 1 ou que le bouchon est corrodé, le remplacer.

(a) Appliquer du produit adhésif sur les 4 bouchons filetés rectilignes n° 1.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

REMARQUE:

Reposer les bouchons filetés rectilignes n° 1 dans les 3 minutes qui suivent l'application du produit adhésif.

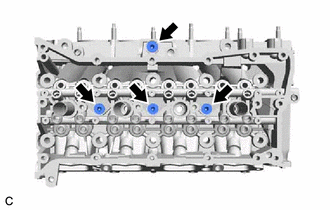

(b) A l'aide d'une clé à six pans rectiligne de 6 mm, reposer les 4 bouchons filetés rectilignes n° 1 sur le sous-ensemble de culasse.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

4. REPOSER LE SIEGE DE RESSORT DE SOUPAPE

(a) Reposer les 16 sièges de ressort de soupape sur le sous-ensemble de culasse.

5. REPOSER LA BAGUE D'ETANCHEITE DE QUEUE DE SOUPAPE

(a) Appliquer une légère couche d'huile moteur sur les 16 bagues d'étanchéité de queue de soupape neuves.

REMARQUE:

Veiller à reposer chaque bague d'étanchéité de queue de soupape du bon côté. La pose d'une bague d'étanchéité de queue de soupape d'admission du côté échappement ou la pose d'une bague d'étanchéité de queue de soupape d'échappement du côté admission peut provoquer ultérieurement des problèmes de pose.

CONSEIL:

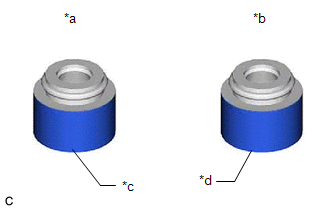

Les bagues d'étanchéité de queue de soupape sont dorées pour la soupape d'admission et grises pour la soupape d'échappement.

*a	Bague d'étanchéité de queue de soupape d'admission
*b	Bague d'étanchéité de queue de soupape d'échappement
*c	Or
*d	Gris(e)

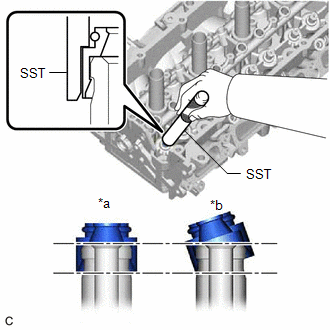

(b) A l'aide du SST, introduire 16 bagues d'étanchéité de queue de soupape.

SST: 09201-41020

REMARQUE:

Si le SST n'est pas utilisé, les bagues d'étanchéité de queue de soupape risquent d'être endommagées ou mal placées.
Ne pas enfoncer les joints d'étanchéité de queue de soupape de travers.

*a	Correct(e)
*b	Incorrect(e)

6. REPOSER LA SOUPAPE D'ADMISSION

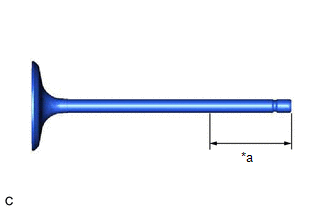

(a) Appliquer suffisamment d'huile moteur sur l'extrémité de la soupape d'admission comme indiqué sur le schéma.

*a	30 mm (1,18 po) minimum

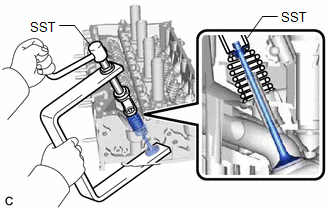

(b) Reposer les 8 soupapes d'admission, les 8 ressorts de compression et les 8 dispositifs de retenue de ressort de soupape sur le sous-ensemble de culasse.

REMARQUE:

Reposer les mêmes pièces dans le même ordre à leur emplacement original.

SST: 09202-70020

09202-01010

09202-01020

SST: 09202-00021

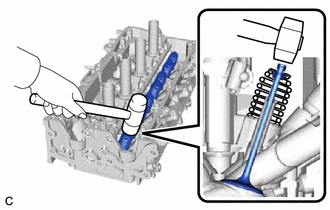

(d) A l'aide d'un maillet en plastique, taper légèrement sur l'extrémité de la queue de soupape pour que la soupape se mette correctement en place.

REMARQUE:

Veiller à ne pas endommager l'extrémité de la queue de soupape.
Veiller à ne pas endommager le dispositif de retenue de ressort de soupape.

7. REPOSER LA SOUPAPE D'ECHAPPEMENT

(a) Appliquer suffisamment d'huile moteur sur l'extrémité de la soupape d'échappement comme indiqué sur le schéma.

*a	30 mm (1,18 po) minimum

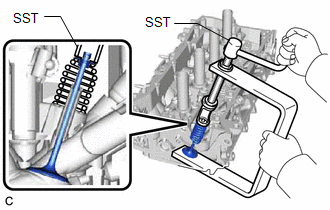

(b) Reposer les 8 soupapes d'échappement, les 8 ressorts de compression et les 8 dispositifs de retenue de ressort de soupape sur le sous-ensemble de culasse.

REMARQUE:

Reposer les mêmes pièces dans le même ordre à leur emplacement original.

SST: 09202-70020

09202-01010

09202-01020

SST: 09202-00021

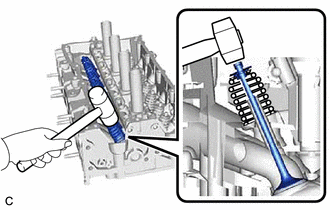

(d) A l'aide d'un maillet en plastique, taper légèrement sur l'extrémité de la queue de soupape pour que la soupape se mette correctement en place.

REMARQUE:

Veiller à ne pas endommager l'extrémité de la queue de soupape.
Veiller à ne pas endommager le dispositif de retenue de ressort de soupape.
