REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

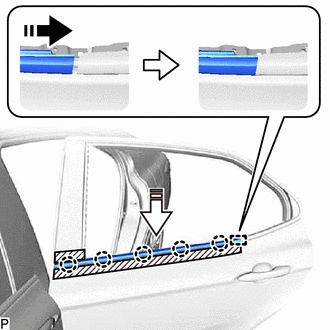

(a) Engager le guide et les 5 griffes pour poser un ensemble de moulure de ceinture de porte arrière neuf, comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
2. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
3. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE
Cliquer ici
5. RACCORDER LE BOURRELET DE PORTE ARRIERE
Cliquer ici
6. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici
7. REPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE
Cliquer ici
8. REPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1
Cliquer ici
9. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
Cliquer ici
10. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2
Cliquer ici
11. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici
12. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
13. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
14. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
16. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
17. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
18. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
